Ansicht
Klemmenreihe
15-28
LED-Betrieb (grün)
LED-Störung (gelb)
DIP-Schalterblock
Klemmenreihen
1-14 und 15-28
8
LED
LED
"Betrieb"
"Störung"

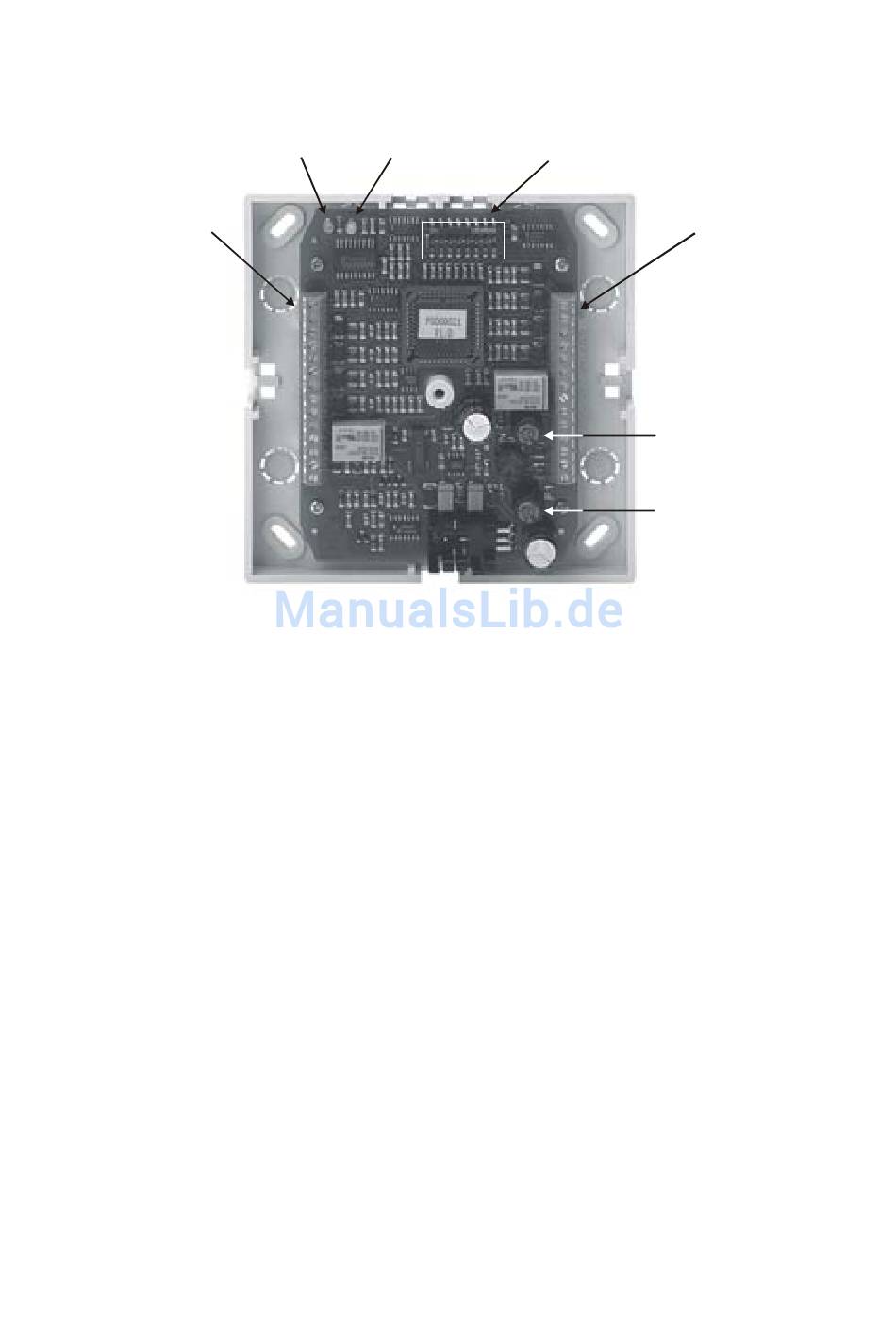

Bild 1: Leiterplattenansicht
Diese Leuchtdiode leuchtet, wenn die Betriebsspannung am UBM anliegt.
Diese Leuchtdiode leuchtet, wenn der Busbetrieb und damit die Datenübertra-
gung gestört oder unterbrochen ist (das UBM ist offline).
Die Leuchtdiode leuchtet nicht, wenn das UBM online ist oder als stand alone
Gerät betrieben wird.
Der DIP-Schalterblock besitzt 8 Schalter. Mit den Schaltern 1-7 muß, wenn daß
UBM am TS-Bus betrieben wird, die Teilnehmeradresse eingestellt werden.
Wird das UBM nicht am TS-Bus betrieben, sind die Schalter 1-7 in Stellung OFF
zu belassen.
Mit dem Schalter 8 ist die Betriebsart des UBMs einzustellen:
• Schalter in Stellung OFF
• Schalter in Stellung ON
Anschlußklemmen für die Stromversorgung, für die Ansteuerkontakte, das Ver-
riegelungselement und das externe Bedienteil.
DIP-Schalterblock
D00233-G0000100
> Türzustandsanzeige (TZA)
> Türsteuerung (TS)
Klemmenreihe
1-14
Sicherung
F2 500 mA
Sicherung
F1 500 mA
