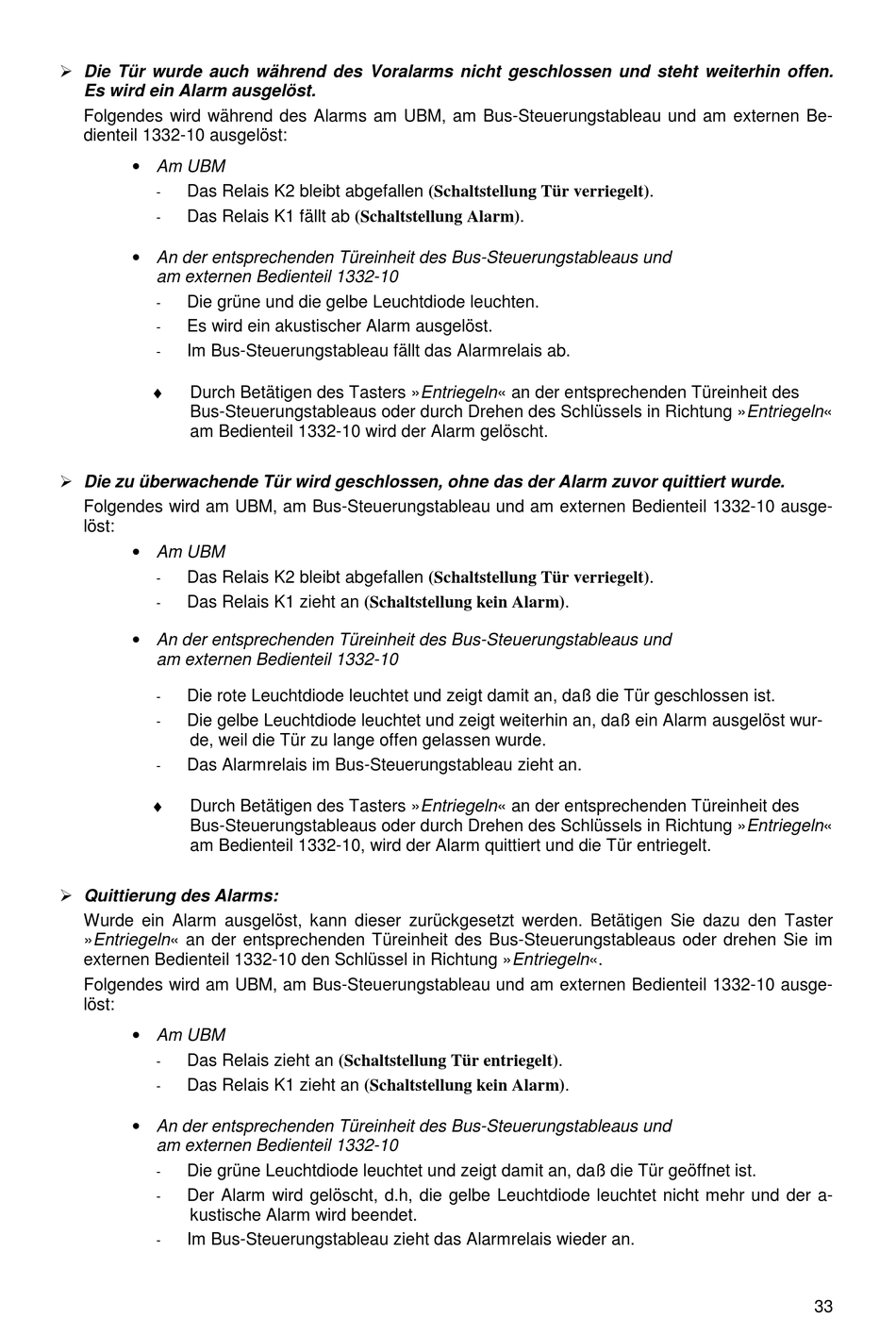

Ø Die Tür wurde auch während des Voralarms nicht geschlossen und steht weiterhin offen.
Es wird ein Alarm ausgelöst.
Folgendes wird während des Alarms am UBM, am Bus-Steuerungstableau und am externen Be-
dienteil 1332-10 ausgelöst:
• Am UBM
Das Relais K2 bleibt abgefallen (Schaltstellung Tür verriegelt).
-
Das Relais K1 fällt ab (Schaltstellung Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne und die gelbe Leuchtdiode leuchten.
-
Es wird ein akustischer Alarm ausgelöst.
-
Im Bus-Steuerungstableau fällt das Alarmrelais ab.
-
♦
Durch Betätigen des Tasters »Entriegeln« an der entsprechenden Türeinheit des
Bus-Steuerungstableaus oder durch Drehen des Schlüssels in Richtung »Entriegeln«
am Bedienteil 1332-10 wird der Alarm gelöscht.
Ø Die zu überwachende Tür wird geschlossen, ohne das der Alarm zuvor quittiert wurde.
Folgendes wird am UBM, am Bus-Steuerungstableau und am externen Bedienteil 1332-10 ausge-
löst:
• Am UBM
Das Relais K2 bleibt abgefallen (Schaltstellung Tür verriegelt).
-
Das Relais K1 zieht an (Schaltstellung kein Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die rote Leuchtdiode leuchtet und zeigt damit an, daß die Tür geschlossen ist.
-
Die gelbe Leuchtdiode leuchtet und zeigt weiterhin an, daß ein Alarm ausgelöst wur-
-
de, weil die Tür zu lange offen gelassen wurde.
Das Alarmrelais im Bus-Steuerungstableau zieht an.
-
♦
Durch Betätigen des Tasters »Entriegeln« an der entsprechenden Türeinheit des
Bus-Steuerungstableaus oder durch Drehen des Schlüssels in Richtung »Entriegeln«
am Bedienteil 1332-10, wird der Alarm quittiert und die Tür entriegelt.
Ø Quittierung des Alarms:
Wurde ein Alarm ausgelöst, kann dieser zurückgesetzt werden. Betätigen Sie dazu den Taster
»Entriegeln« an der entsprechenden Türeinheit des Bus-Steuerungstableaus oder drehen Sie im
externen Bedienteil 1332-10 den Schlüssel in Richtung »Entriegeln«.
Folgendes wird am UBM, am Bus-Steuerungstableau und am externen Bedienteil 1332-10 ausge-
löst:
• Am UBM
Das Relais zieht an (Schaltstellung Tür entriegelt).
-
Das Relais K1 zieht an (Schaltstellung kein Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode leuchtet und zeigt damit an, daß die Tür geöffnet ist.
-
Der Alarm wird gelöscht, d.h, die gelbe Leuchtdiode leuchtet nicht mehr und der a-
-
kustische Alarm wird beendet.
Im Bus-Steuerungstableau zieht das Alarmrelais wieder an.
-
33
