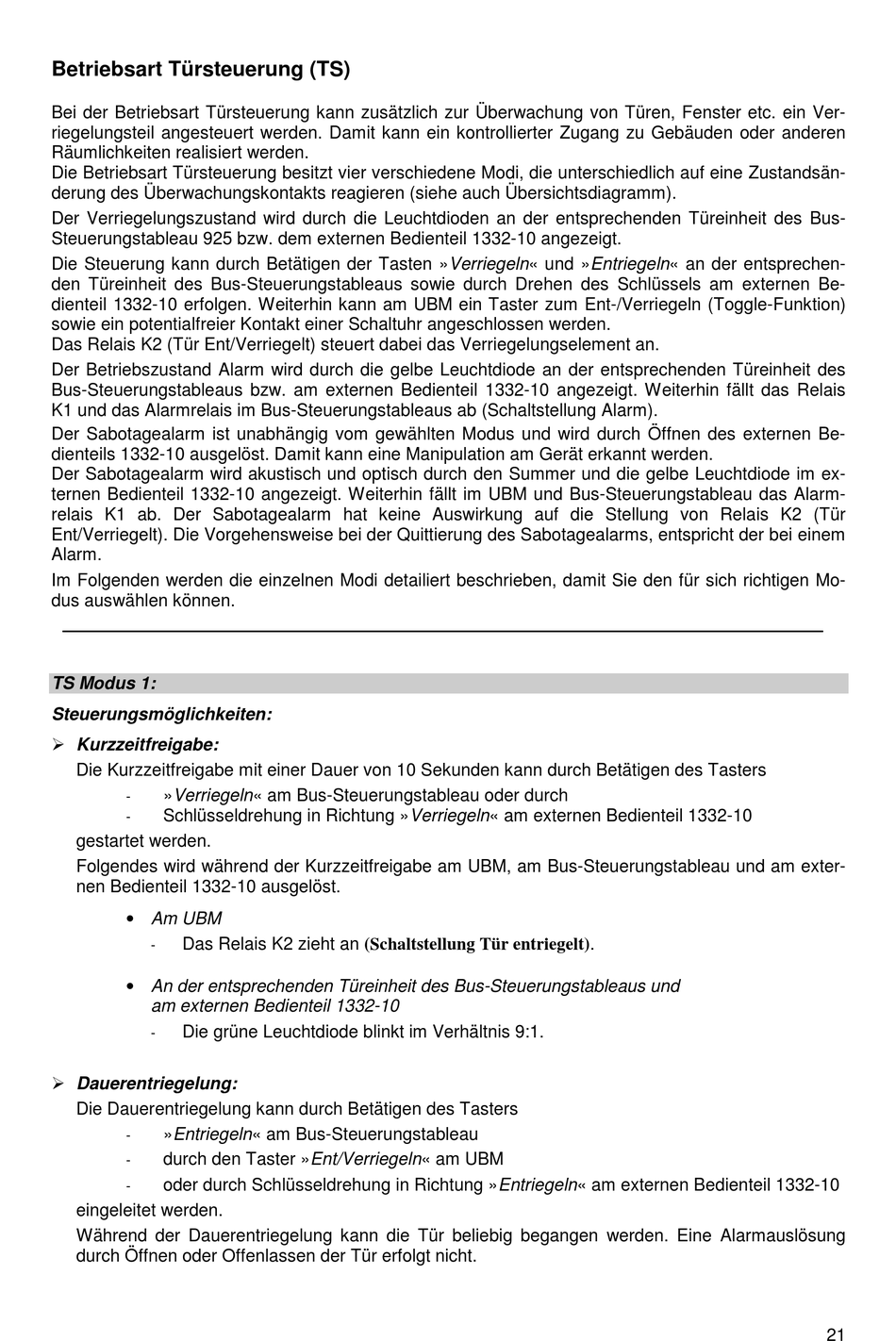

Betriebsart Türsteuerung (TS)
Bei der Betriebsart Türsteuerung kann zusätzlich zur Überwachung von Türen, Fenster etc. ein Ver-
riegelungsteil angesteuert werden. Damit kann ein kontrollierter Zugang zu Gebäuden oder anderen
Räumlichkeiten realisiert werden.
Die Betriebsart Türsteuerung besitzt vier verschiedene Modi, die unterschiedlich auf eine Zustandsän-
derung des Überwachungskontakts reagieren (siehe auch Übersichtsdiagramm).
Der Verriegelungszustand wird durch die Leuchtdioden an der entsprechenden Türeinheit des Bus-
Steuerungstableau 925 bzw. dem externen Bedienteil 1332-10 angezeigt.
Die Steuerung kann durch Betätigen der Tasten »Verriegeln« und »Entriegeln« an der entsprechen-
den Türeinheit des Bus-Steuerungstableaus sowie durch Drehen des Schlüssels am externen Be-
dienteil 1332-10 erfolgen. Weiterhin kann am UBM ein Taster zum Ent-/Verriegeln (Toggle-Funktion)
sowie ein potentialfreier Kontakt einer Schaltuhr angeschlossen werden.
Das Relais K2 (Tür Ent/Verriegelt) steuert dabei das Verriegelungselement an.
Der Betriebszustand Alarm wird durch die gelbe Leuchtdiode an der entsprechenden Türeinheit des
Bus-Steuerungstableaus bzw. am externen Bedienteil 1332-10 angezeigt. Weiterhin fällt das Relais
K1 und das Alarmrelais im Bus-Steuerungstableaus ab (Schaltstellung Alarm).
Der Sabotagealarm ist unabhängig vom gewählten Modus und wird durch Öffnen des externen Be-
dienteils 1332-10 ausgelöst. Damit kann eine Manipulation am Gerät erkannt werden.
Der Sabotagealarm wird akustisch und optisch durch den Summer und die gelbe Leuchtdiode im ex-
ternen Bedienteil 1332-10 angezeigt. Weiterhin fällt im UBM und Bus-Steuerungstableau das Alarm-
relais K1 ab. Der Sabotagealarm hat keine Auswirkung auf die Stellung von Relais K2 (Tür
Ent/Verriegelt). Die Vorgehensweise bei der Quittierung des Sabotagealarms, entspricht der bei einem
Alarm.
Im Folgenden werden die einzelnen Modi detailiert beschrieben, damit Sie den für sich richtigen Mo-
dus auswählen können.
TS Modus 1:
Steuerungsmöglichkeiten:
Ø Kurzzeitfreigabe:
Die Kurzzeitfreigabe mit einer Dauer von 10 Sekunden kann durch Betätigen des Tasters
»Verriegeln« am Bus-Steuerungstableau oder durch
-
Schlüsseldrehung in Richtung »Verriegeln« am externen Bedienteil 1332-10
-
gestartet werden.
Folgendes wird während der Kurzzeitfreigabe am UBM, am Bus-Steuerungstableau und am exter-
nen Bedienteil 1332-10 ausgelöst.
• Am UBM
Das Relais K2 zieht an (Schaltstellung Tür entriegelt).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 9:1.
-
Ø Dauerentriegelung:
Die Dauerentriegelung kann durch Betätigen des Tasters
»Entriegeln« am Bus-Steuerungstableau
-
durch den Taster »Ent/Verriegeln« am UBM
-
oder durch Schlüsseldrehung in Richtung »Entriegeln« am externen Bedienteil 1332-10
-
eingeleitet werden.
Während der Dauerentriegelung kann die Tür beliebig begangen werden. Eine Alarmauslösung
durch Öffnen oder Offenlassen der Tür erfolgt nicht.
21
