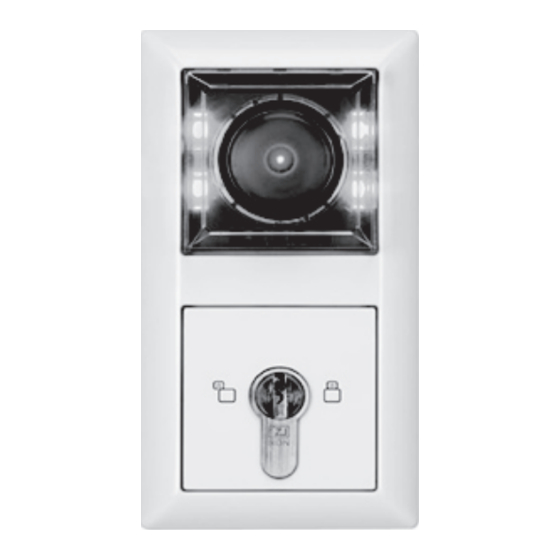

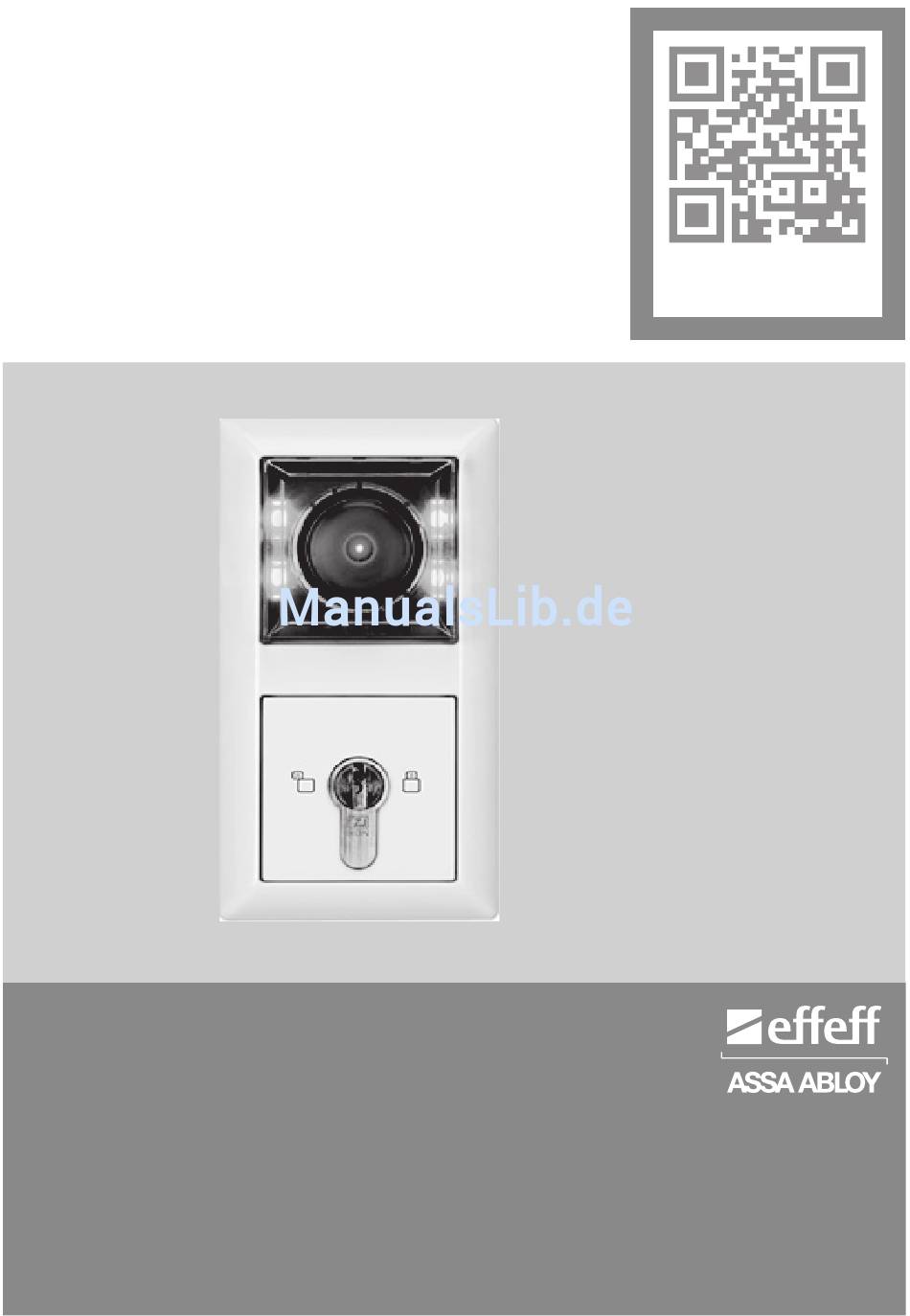

- Seite 1 Rettungswegtechnik www.assaabloy.de Fluchttürsteuerterminal Typ 1383/1384/1385/1385T Montage- und Installationsanleitung D00514 ASSA ABLOY, the global leader in door opening solutions...
- Seite 2 Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikrover- filmungen und die Einspeicherung und Verarbeitung in elektronischen...
-
Seite 3: Inhaltsverzeichnis
Inhalt Beschreibung ............4 Allgemein . - Seite 4 Inbetriebnahme ........... . .32 Allgemein .
- Seite 5 Automatisches Verlassen des Konfigurationsmodus .....47 Zeiten ändern ............48 TSB-Adresse anzeigen .
-
Seite 6: Beschreibung
Beschreibung Innovation Bei der Entwicklung der neuen FT-Generation wurde besonderer Wert gelegt auf: • zukunftsoriente Innovation • flexibler Einsatzbereich • kompakte Integration der Bedien- und Funktionselemente • hohe Funktionalität durch Vernetzung der Geräte • Integrationsmöglichkeiten in das Gebäude-/Gefahrenmanagement • hohe Betriebssicherheit •... - Seite 7 Gerät 1383 (RS-485) • Zur Integration in ein Zutrittskontrollsystem über eine RS-485-Schnitt- stelle . • Inbetriebnahme und Konfiguration über den integrierten Schlüsselschalter. • Ohne Erweiterungsmöglichkeit. Gerät 1384 (offline-Version) • Realisierung einer einfache Einzelanwendung ohne Integration in ein Gebäudenetzwerk. • Inbetriebnahme und Konfiguration mit dem Schlüsselschalter. •...
-
Seite 8: Allgemein
Allgemein Einleitung Die große Erfahrung von ASSA ABLOY Sicherheitstechnik GmbH, sowie modernste Produktions- und Prüfverfahren garantieren höchste Zuverläs- sigkeit des Gerätes. Diese Montage- und Installationsanleitung wurde für die Elektrofachkraft, sowie für eingewiesenes Personal geschrieben. Sie soll Sie in die Lage versetzen, das Gerät sicher zu installieren, zu betreiben und die zulässigen... -
Seite 9: Verpackung Und Lagerung
Verpackung Um ausreichenden Schutz während des Versandes zu gewährleisten, und Lagerung werden unsere Geräte sorgfältig verpackt. Bei Erhalt des Gerätes muss die Verpackung und das Gerät auf Vollstän- digkeit und Beschädigungen überprüft werden. Verletzungsgefahr Im Falle einer Beschädigung darf das Gerät nicht in Betrieb genommen werden. -
Seite 10: Montage
Montage Vorschriften • Gemäß der “Richtlinie über elektrische Verriegelungssysteme von Türen in Rettungswegen” muss das Fluchttürsteuermodul so positio- niert werden, dass sich die Nottaste innerhalb des Bereichs zwischen 850 mm und 1200 mm über Oberkante Fertigfußboden (OKFF) befindet. Näheres regelt die jeweilige Landesbauordnung. •... -
Seite 11: Leitungsauswahl
Leitungs- Steuerleitungen auswahl Bezeichnung Wert Länge max. 300 m Länge der Leitungen zum max. 100 m Verriegelungselement Leitungsquerschnitt So wählen, dass die Spannung am Verriegelungselement bei Vollast und unter Berücksichti- gung aller weiteren Verluste, wie z.B. des Spannungsabfalls auf der Zuleitung, maximal 10% unter der angegebenen Betriebsnennspan- nung des Verriegelungselement... -
Seite 12: Fluchttürmodul Anschließen
Fluchttürmodul anschließen t e i t i o e t z ( o p 1385EVL5 SYSCON5 Verriegelungs- element TS-Bus nur 1385 Data 12 - 24 V DC Oder über SYSCON4 Universaleingang +15%; -10% Potenzialfreier Relaiskontakt 30 V/1 A Siehe Anleitung D00470.. -
Seite 13: Fluchttürsteuerterminal Montieren
Fluchttürsteu- erterminal montieren Alle Bauteile gemäß Zeichnung montieren. -
Seite 14: Auswechseln Des Profilhalb Zylinders
Auswechseln des Profilhalb- zylinders Alle Bauteile gemäß Zeichnung demontieren. Kreuzschlitzschraube, mit der der Profilhalbzylinder befestigt ist lösen. Profilhalbzylinder nach vorne herausnehmen und durch passenden neuen Zylinder ersetzen. Zylinder mit Kreuzschlitzschraube 180° befestigen. Schließhebelstellungen kontrollieren (die beiden Taster müssen betätigt werden). -
Seite 15: Installation Und Anschluss
Installation und Anschluss Platinen- SYSCON5 DIP1 übersicht SYSCON5 1 2 3 4 SYSCON4 5 6 7 Fluchttürmodul Schlüsselschaltermodul DIP1 Werkseitig sind alle Schalter auf OFF Schalter Funktion Hi-O: Ohne Funktion: Bus-Terminierung Reserviert für spätere Erweiterung Hi-O: Gruppe TS-Bus: Master/Slave Slave Master mit (1385) (Für stand-alone... -
Seite 16: Fluchttür Modul Einzeln 1385E1N
Fluchttür modul Schaltplan einzeln 5-poliger Systemsteckverbinder 1385E1N zum Anschluss des Schlüssel- schalters Typ 1385ES1 oder weiteren Komponenten SYSCON-5 Leitungsbrücken LB1/LB2 Littelfuse 154001 max. 24V / 1A 13 14 15 16 5 6 7 1112 SYSCON-4 2 x 4-polige System- steckverbinder zum Anschluss des Netzteils Typ 1003FT-24-05 und / oder weiterer... -
Seite 17: Fluchttür Modul Einzeln 1385E1T
Fluchttür modul Das Fluchttürmodul 1385E1T ist konzipiert einzeln • zur Türüberwachung mit einem Türkontakt und 1385E1T • als Fluchttürmodul mit zentralem NOT-AUF-Schalter. Schaltplan 5-poliger Systemsteckverbinder zum Anschluss des Schlüssel- schalters Typ 1385ES1 oder weiteren Komponenten SYSCON-5 Leitungsbrücken LB1/LB2 Littelfuse 154001 max. -
Seite 18: Fluchttür Modul Einzeln 1384E1N
Fluchttür modul Schaltplan einzeln 5-poliger Systemsteckverbinder 1384E1N zum Anschluss des Schlüssel- schalters Typ 1385ES1 oder weiteren Komponenten SYSCON-5 Leitungsbrücken LB1/LB2 Littelfuse 154001 max. 24V / 1A 13 14 15 16 5 6 7 1112 SYSCON-4 2 x 4-polige System- steckverbinder zum Anschluss des Netzteils Typ 1003FT-24-05 und / oder weiterer... -
Seite 19: Fluchttür Modul Einzeln 1383E1N / 1383E2N
1 eingestellt. Nur in Sonderfällen ist eine abweichende Teilnehmeradresse erforder- lich.Diese kann manuell über den Schlüsselschalter eingestellt wereden. Die Vorgehensweise ist im Kapitel Konfiguration - TSB-Adresse ändern beschrieben. 1383E1N = ASSA ABLOY Schnittstellenprotokoll FT1 1383E2N = ASSA ABLOY Device Protocol AADP... -
Seite 20: Schlüsselschaltermodul 1385Es1 Einzeln / Parallel
Schlüssel- Schaltplan schaltermodul 1385ES1 Max. einzeln 24 V/100 mA Sabotage Tamper SYSCON-5 1385EVL5... - Seite 21 Schlüssel- Schaltplan schaltermodul 1385SE1 parallel Max. Max. 24 V/100 mA 24 V/100 mA Sabotage Sabotage Tamper Tamper SYSCON-5 SYSCON-5 1385EVL5...
-
Seite 22: Schlüsselschaltermodul 1385Es2 Einzeln / Parallel
Schlüsselschal- Schaltplan termodul 1385ES2 Max. einzeln 24 V/100 mA Sabotage Tamper SYSCON-5 1385EVL5... - Seite 23 Schlüssel- Schaltplan schaltermodul 1385ES2 parallel Max. Max. 24 V/100 mA 24 V/100 mA Sabotage Sabotage Tamper Tamper SYSCON-5 SYSCON-5 1385EVL5...
-
Seite 24: Schlüsselschaltermodul 1380E04 Einzeln / Parallel
Schlüsselschal- Schaltplan termodul 1380E04 1380E04 Fluchttürmodul einzeln 9 10 11 12 13 14 3 4 5 SYSCON-5... -
Seite 25: Verriegelungs Elemente
Schlüsselschal- Schaltplan termodul 1380E04 parallel 1380E04 1380E04 Fluchttürmodul Brücke 10 - 12 entfernen 10 11 12 13 14 10 11 12 13 14 1 2 3 4 5 SYSCON-5 Verriegelungs- Schaltpläne siehe Anleitung D00470. elemente... -
Seite 26: Adapterplatine 1385Eap
Adapterplatine Anschluss der Verbindungsleitungen SYSCON4 oder SYSCON5 an eine 1385EAP feste Verdrahtung. Hinweis Die gleichzeitige Nutzung von SYSCON4 und SYSCON5 ist nicht möglich. Der Anschluss eines externen Schaltkontaktes (Bedienelement) erfolgt entsprechend der Verwendungsübersicht. Schaltplan Anschlussklemme 5-polig Type 086 RIA Aufbau der Platine SYSCON5 SYSCON4 Klemmenbelegung... -
Seite 27: E/A-Erweiterung 901-20
Das Gerät 1385 kann für die Umsetzung weiterer Schaltvorgänge mit der E/A-Erweite- rung E/A-Erweiterung 901-20 erweitert werden. 901-20 Schaltplan E1-E8 = Eingänge / Signal = Low Active (0V) A1-A4 = Ausgänge - Open Collector / Masse schaltend (0V) (Spannungsabfall beachten!) = Potenzialfreier Relaisausgang Belastbarkeit max. - Seite 28 Konfiguration in Kombination mit 1385 DIP-Schalter vernetzt stand-alone Adresse Profil - Nummer Betriebsart vernetzt Betriebsart stand-alone = on = off Das 1385 muss auf Ma- Hinweis: Es wird ein TS-Buscontrol- ler benötigt. sterbetrieb (1385: DIP 3 = on) eingestellt sein Hinweis Erfolgt die Konfiguration über den FT Manager, so muss stets das Profil „0“...
- Seite 29 Anschlussbele- Profil 0 - Koppelung an übergeordnete Systeme gungen Anschlüsse Beschreibung Anschlüsse Beschreibung 901-20 Brandmeldeanlage Meldung (invers) Ent-/Verriegelt Einbruchmeldeanla- Meldung Alarm ge/Schleuse (invers) Verriegeln Entriegeln Entriegeln mit Verzögerung Kurzzeitentriegelung Profil 1 - Türantrieb Anschlüsse Beschreibung Anschlüsse Beschreibung Brandmeldeanlage Türantrieb (invers) –...
- Seite 30 Profil 2 - Türsteuerung Anschlüsse Beschreibung Anschlüsse Beschreibung Brandmeldeanlage Elektrotüröffner/Mo- (invers) torschloss Einbruchmeldeanla- Feststellmagnet ge/Schleuse Verriegeln Entriegeln Entriegeln mit Verzögerung Kurzzeitentriegelung Profil 3 - Schleuse Anschlüsse Beschreibung Anschlüsse Beschreibung Brandmeldeanlage Tür ist gesperrt (invers) Einbruchmeldeanla- Tür ist geschlossen ge/Schleuse und verriegelt (invers) Schleuse sperren...
-
Seite 31: Anschlussbelegungen 901-20
Verdrahtungs- Hier handelt es sich um eine einfache Schleuse mit Rettungswegfunktion programmierte ohne einen zentralen Bus-Master (stand-alone). Schleuse (1385) Funktion Sobald eine Tür kurzzeitentriegelt oder entriegelt wird, wird die dazu korrespondierende Tür (auch mehrere Türen möglich) gesperrt und kann somit nicht geöffnet werden. Wird die freigegebene Tür nach Ablauf der vorgegebenen Kurzzeitentrie- gelungszeit nicht geöffnet, so wird diese automatisch wieder verriegelt. - Seite 32 Schaltplan Übersicht Tür sperren Tür sperren Tür sperren Zentral- entriegelung Anschlussbelegungen 901-20 1 234567 ON 0,5AT 0,5AT grün gelb E1 E2 A1 A2 A3 E5 E6 E7 E8 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 2728 Ausgangsfunktionen (A1 bis A4)
- Seite 33 Schaltplan Detail (Anwendungsbeispiel) Zentral- Zentral- entriegelung entriegelung Alle E-/A-Module an gemeinsame Masse legen 24 V DC ±10 %...
-
Seite 34: Inbetriebnahme
Inbetriebnahme Hinweis Der Einbau und Betrieb von elektrischen Verriegelungen von Türen in Rettungswegen unterliegen bauaufsichtlichen Regelungen, deren Einhal- tung sowohl von Seiten des Installateurs als auch seitens des Betreibers sicherzustellen ist. Allgemein Vor der ersten Inbetriebnahme: Alle Elemente, inkl. der Elemente zur Freischaltung der Verriegelung und deren elektrische Anschlüsse auf ordnungsgemäßen Einbau und Funktion prüfen. -
Seite 35: Bedienung
Bedienung Symbolerklä- Im Folgenden werden Symbole verwendet. Diese bedeuten: rung Schlüssel nach links/rechts tasten. Darstellung der Anzeigen. LED leuchtet LED blinkt LED ist dunkel Kurzzeitent- Die verriegelte Tür kann für die voreingestellte Kurzzeitentriegelungszeit riegelung entriegelt werden. • Die Tür kann während der Kurzzeitentriegelungszeit geöffnet werden. •... -
Seite 36: Voralarm
Tür innerhalb der voreinge- stellten Türüberwachungszeit schließen. Die vier roten LEDs leuchten. Die Tür ist verriegelt. Voralarm Der Voralarm ist ein Erinnerungssignal! • Das Signal ist zeitbegrenzt • Die Zeiten können eingestellt werden (siehe Abschnitt „Zeiten ändern“). ... -
Seite 37: Dauer Entriegelung
Dauer- Die Tür kann entriegelt werden. entriegelung Schlüssel nach links tasten. Die vier grünen LEDs leuchten. Die Tür wird entriegelt. Verriegelung Die Tür kann verriegelt werden. Ggf. Tür schließen. Schlüssel nach rechts tasten. Die vier roten LEDs leuchten. ... - Seite 38 Alarm quittieren und Alarmgrundanzeige: Schlüssel nach links tasten. Alarm ist quittiert. g g g n Die 4 grünen LEDs blinken paarweise über Kreuz. g g n n Die Alarmmeldung wird anhand eines LED-Musters angezeigt. (s. Kap. „Alarmmeldungen“ )..
-
Seite 39: Sabotagealarm
Sabotagealarm Der Sabotagealarm wird ausgelöst durch: • Öffnen der Abdeckhaube der Nottaster • Türkontakt bei Türaufbruch • Abnehmen der Abdeckung am Schlüsselschaltermodul • Sabotage des Verriegelungselementes Akustische Sabotagealarm- meldung erfolgt. Die roten LEDs leuchten. Die gelben LEDs blinken. Hinweis Bei „Sabotagealarm”... -
Seite 40: Mehrfachalarm
Mehrfachalarm Es können mehrere Alarmzustände gleichzeitig ausgewertet und signali- siert werden. Hinweis Solange nach der Quittierung noch ein Alarmgrund ansteht, blinken die grünen LEDs paarweise über Kreuz. Erst wenn alle Alarmzustände zurückgesetzt und die Alarmgründe dafür beseitigt wurden, kann die Tür wieder verriegelt werden. Alarm quittieren und Alarmgrundanzeige: ... -
Seite 41: Konfiguration
Konfiguration Hinweis Für die Konfiguration der Geräte 1383, 1384 und 1385 ist ein Schlüssel- schalter erforderlich. Die Konfiguration des vernetzten 1385 können Sie sowohl mit einem Schlüsselschalter, als auch innerhalb des Gebäudenetzwerkes mit der Software FT Manager durchführen (siehe separate Betriebsanleitung „FT Manager“). -
Seite 42: Konfigurationsmodus Einschalten
Abdeckhaube am Fluchttürmo- Konfigura- tionsmodus dul öffnen und geöffnet lassen. Der Sabotagealarm wird einschalten ausgelöst. Hinweis Der Sabotagealarm muss erhalten bleiben, um in den Konfigurationsmo- dus zu gelangen. Schlüssel nach links tasten Das akustische Signal g g g n verstummt. -
Seite 43: Menüpunkte Weiterschalten
Hinweis Es steht nur eine Menü-Ebene zur Verfügung, d.h. von diesem Ausgangs- punkt ausgehend lassen sich alle Menü-Punkte durch ein kurzes Tasten des Schlüssels nach links „anfahren“; „darunter“ stehen keine Unterme- nüs zur Verfügung. Mit dem Schlüssel nach links Menüpunkte weiterschalten tasten. -
Seite 44: Menüstruktur
Menüstruktur 1 - Profil 2 - Kurzzeitentriegelungszeit 3 - Türüberwachungszeit 4 - Voralarmzeit 5 - Alarmzeit 6 - Dauer Orientierungssignal 7 - Aktivierungsverzögerung 8 - Alarmtöne 9 - TSB-Adresse anfordern ... -
Seite 45: Konfigurationsmodus Starten
Menüpunkte Beschreibung Konfiguration Konfigurations- siehe Abschnitt „Konfigurationsmodus starten“ modus starten Die gel- Konfigura- tionsmodus ben LEDs eingeschaltet. leuchten. Tasten 1 - Profil Es sind unter- schiedliche Dezimale Profile (0 bis 11) Anzeige mit darauf op- 0 = keine LED timierten Vor- 1 = LED1 usw. -
Seite 46: Voralarmzeit
Menüpunkte Beschreibung Konfiguration Halten 4 - Voralarmzeit Dauer des Voralarms bis Zeit stufenlos das Gerät Alarm einstellbar. auslöst. 1 Umlauf = 1 Sekunde (max. 3600 Sek.) Halten 5 - Alarmzeit Nach Ablauf der Alarmzeit wird Zeit stufenlos der akustische einstellbar. -
Seite 47: Alarmtöne
Menüpunkte Beschreibung Konfiguration 8 - Alarmtöne Ohne Funktion: Reserviert für spätere Erweiterung 9 - TSB-Adresse Beim ersten Mal Wenn Gerät ge rt ge rt anfordern wird die Adresse online (1385): Schlüssel des Tür-Steuer- Busses angefor- 5 Sek. lang dert (1385). halten Das System vergibt dann auto- Die Adresse wird angefordert. -
Seite 48: 11 -Tsb-Adresse Anzeigen
Menüpunkte Beschreibung Konfiguration 11 -TSB-Adresse Binäre Anzeige der Tür-Steuer-Bus-Adresse ge rt anzeigen Lesen Sie dazu den Abschnitt „TSB-Adresse anzeigen, Darstellung“. 32 16 Schlüssel 5 12 - Auf Das Gerät wird Werksein- auf Werks- Sekunden stellungen einstellugen halten. Langer Signal- zurücksetzen zurückgesetzt. -
Seite 49: Konfigurationsmodus Beenden
Mit dem Schlüssel im Konfigu- Konfigura- tionsmodus rationsmenü nach links tasten beenden bis die 4 gelben LEDs blinken (13 - Konfigurationsmodus beenden). Mit dem Schlüssel nach rechts tasten. g g g n Ein langer Signalton folgt. Die 4 grünen LEDs blinken g g n n paarweise über Kreuz. -
Seite 50: Zeiten Ändern
Zeiten ändern Bei folgenden Menüs können die einzelnen Zeiten eingestellt werden: • Entriegelungszeit • Kurzzeitfreigabezeit • Voralarmzeit • Alarmzeit • Dauer Orientierungssignal • Aktivierungsverzögerung Vorgehensweise: Schlüssel nach rechts drehen und halten. Halten Sie den Schlüssel entsprechend der gewünschten Zeitdauer. ... -
Seite 51: Tsb-Adresse Anzeigen
TSB-Adresse Die TSB-Adresse wird bei Anforderung als LED-Muster binär-codiert anzeigen angezeigt: Einzelnen LEDs sind Binärzahlen zugeordnet. Zur Ermittlung der TSB-Adresse brauchen nur die Werte der leuchtenden LEDs addiert werden. Leuchtet keine LED, so ist die Adresse 0. Beispiel links: Die LEDs mit den Werten 1 + 2 +8 leuchten. -
Seite 52: Tsb-Adresse Ändern
TSB-Adresse Die Einstellung der TSB-Adresse erfolgt in 6 Schritten: ändern Hinweis (nur 1385) Die Verbindung zu einem angeschlossenen TSB-Controller muss getrennt sein. Hinweis Beim Fluchttürmodul 1383E1N / 1383E2N ist werkseitig die Teilnehmer- adresse 1 eingestellt. Nur in Sonderfällen ist eine abweichende Teilnehmeradresse erforderlich. Diese kann manuell über den Schlüsselschalter eingestellt wereden. - Seite 53 Schritt 1 LED-Muster der gewünschten TSB-Adresse ermitteln Jede Adresse von 0 bis 255 kann über die 7 LEDs angezeigt werden. Als Hilfestellung bei der Einstellung markieren Sie das LED-Muster in der folgenden Vorlage.
- Seite 54 Schritt 2 Konfigurationsmodus einschalten Abdeckhaube am Fluchttürmo- dul öffnen und geöffnet lassen. Der Sabotagealarm wird ausgelöst. Hinweis Der Sabotagealarm muss erhalten bleiben, um in den Konfigurationsmo- dus zu gelangen. Schlüssel nach links tasten Das akustische Signal g g g n verstummt.
- Seite 55 Schritt 3 Menü 9 „TSB-Adresse ändern“ einschalten 9 mal nach links tasten. ge rt Die gelbe LED oben leuchtet, die rote LED oben rechts blinkt. Schlüssel nach rechts tasten und 5 Sek. lang halten 5 secondi Es ertönen 4 Signaltöne ...
- Seite 56 Schritt 4 LEDs entsprechend dem LED-Muster (=Adresse) einstellen. Für jede LED gilt: LED leuchtet: Adresswert ist angewählt LED ist dunkel: Adresswert ist abgewählt. Sie wählen den Adresswert immer dann an oder ab, wenn sich der Zustand der entsprechenden LED ändert. Dazu müssen Sie den Schlüssel- schalter kurz nach rects tasten.
- Seite 57 Beispiel Gewünschte Adresse: 11 LED-Muster: 1+2+8 Tasten Sie nach rechts, wenn: LED 1 aufleuchtet LED 2 aufleuchtet LED 4 erlischt LED 8 aufleuchtet LED 16 erlischt LED 32 erlischt LED 64 erlischt...
- Seite 58 Schritt 5 LED-Muster (=Adresse) speichern. Wenn das LED-Muster der gewünschten Adresse entspricht, warten Sie bis der Vorgang die Runde komplett durchlaufen hat. Sie hören einen Signalton Tasten Sie 1 mal kurz nach rechts. Sie hören einen langen Signalton ...
-
Seite 59: Profileinstellungen
Profileinstel- Bei den zur Verfügung stehenden Profilen handelt es sich um optimierte lungen Voreinstellungen, auf die Sie zugreifen können. Die Parameter sind werkseitig eingestellt. In der folgenden Tabelle sind diese Werkseinstellungen und der mögliche Einstellbereich dargestellt. Alle Werte in Sekunden. Parameter Werks- Einstellbar... - Seite 60 Profil Beschreibung Eingang Ausgang Externe Zum Anschluss einer Blitzleuchte oder Kurzzeitentriegelung Alarmsirene (ohne Zeitbegrenzung) (invers) Brandmeldeanlage Zum Anschluss einer Blitzleuchte oder (invers). Alarmsirene (ohne Zeitbegrenzung) (invers) Einbruchmeldeanlage Zum Anschluss einer externen Verriegeltüberwachung Bedienung nur über Kombination mit einem Motor- oder einen Kontakt der Spulenschloss oder Elektrotüröffner Zutrittskontrollanlage...
-
Seite 61: Master/Slave
Im Konfigurationsmenü Master/Slave (nur 1385) können Sie anhand Master/Slave der LED-Darstellung erkennen, welche Slaves Online, Offline oder im Adresskonflikt sind. Mit den LEDs 1 bis 8 wird ge rt dargestellt, auf welcher Adresse (LED1 = 1, LED2 = 2,...) der Master im 1385 ein Gerät am Bus gefunden hat. - Seite 62 Adresskonflikte können Sie 10 s ge rt aufheben. Schlüssel nach rechts tasten und 10 Sekunden lang halten. Nach 5 Sekunden ist jede Se- kunde ein Pieps zu hören. Nach 10 Sekunden erfolgt ein langer Bestätigungston. Hinweis: Wird der Schlüssel länger als 10 Sekunden nach rechts getastet, dann wird der Adresskonflikt gelöscht und der Bus wird erneut...
-
Seite 63: Tsb-Adresse Anzeigen
TSB-Adresse Der Wert der TSB-Adresse wird als LED-Muster binär dargestellt: anzeigen Darstellung Einzelnen LEDs sind entspre- chende Binärzahlen zugeordnet. Je nachdem welche LEDs leuchten ergibt sich ein resultierender Summenwert (0 bis 255). Leuchtet keine LED, so ergibt sich der Binärwert 0. Beispiel links: Die LEDs mit den Werten 1 + 2 +8 leuchten. -
Seite 64: Konfigurationsbeispiel
Konfigurations- Beispielhaft sehen Sie nachfolgend die Vorgehensweise, wie Sie die beispiel Voralarmzeit am Gerät mit Hilfe des Schlüsselschalters auf 20 Sekunden einstellen und abspeichern. Konfigurationsmodus starten Abdeckhaube am Fluchttürmodul öffnen und geöffnet lassen. Schlüssel nach links tasten. Schlüssel nach links tasten und 5 Sekunden lang halten. Zum Menü... -
Seite 65: Checkliste - Prüfung Vor Der Erstinbetriebnahme
Checkliste - Prüfung vor der Erstinbetriebnahme Komponenten Die einzelnen Komponenten sind entsprechend zu prüfen. Bezeichnung Nein Eingebautes Verriegelungselement entspricht der EltVTR? Steuerung entspricht der EltVTR? Bedienelement entspricht der EltVTR? Montage- und Installationsanleitung vorhanden? ... -
Seite 66: Funktion
Funktion Verriegelung Tür schließen Verriegelungselement aktivieren. Bezeichnung Nein Die vier roten LEDs leuchten? Die Tür ist sicher verriegelt (manuell prüfen)? Kurzzeitentriegelung Kurzzeitentriegelung aktivieren. Bezeichnung Nein Die grüne LED links oben leuchtet. ... - Seite 67 Bezeichnung Nein Die vier grünen LEDs leuchten? Die vier gelben LEDs blinken? Tür schließen Alarm zurücksetzen. Bezeichnung Nein Die vier grünen LEDs leuchten Die Tür ist entriegelt (manuell prüfen)? Verriegelungssystem aktivieren. Dauerentriegelung ...
- Seite 68 Bezeichnung Nein Die vier grünen LEDs leuchten? Das akustische Alarmsignal erlischt? Der Nottaster leuchtet? Sabotagealarm am Fluchttürmodul Verriegelungssystem aktivieren. Abdeckhaube des Fluchttürmoduls öffnen. Bezeichnung Nein Die roten LEDs leuchten? ...
- Seite 69 Abdeckung des Schlüsselschaltermoduls montieren. Bezeichnung Nein Die roten LEDs leuchten? Die gelben LEDs blinken? Das akustisches Alarmsignal bleibt erhalten? Die Tür bleibt verriegelt (manuell prüfen)? Alarm zurücksetzen. Wenn eine Gefahrenmeldeanlage (z.B. Brandmeldeanlage) aufge- schaltet ist.
-
Seite 70: Wartung
Wartung Jährliche Ein Sachkundiger muss: eine jährliche Überprüfung der Türen in Rettungswegen mit elektri- Prüfung schen Verriegelungen durchführen. über die Prüfung eine Bescheinigung ausstellen, die der Betreiber der Bauaufsichtsbehörde auf Verlangen vorzulegen hat. Hinweis Bei den vorstehenden Hinweisen handelt es sich um Standardvorgaben. Da der Einsatz von Rettungswegverriegelungen auf Ebene der Bundeslän- der geregelt ist, sind in jedem Fall die betreffende Landesbauordnung und die Prüfverordnungen für technische Anlagen zu beachten. -
Seite 71: Alarmmeldungen
Alarmmeldungen Alarmmeldung liegt an. Ermittlung der Schlüssel nach links tasten. Alarm kriterien g g g n Alarm ist quittiert. Die 4 grünen LEDs blinken g g n n paarweise über Kreuz! Die Alarmmeldung wird an- hand eines LED-Musters ange- zeigt (siehe folgende Tabelle). -
Seite 72: Ermittlung Des Alarm Grundes
Alarmmeldung liegt an. Ermittlung des Schlüssel nach links tasten. Alarm grundes Alarm ist quittiert. Drei grüne LEDs leuchten. Die grüne LED rechts unten blinkt. Schlüssel nach links tasten und halten. Der Alarmgrund wird anhand eines LED-Musters angezeigt (siehe folgende Tabelle). -
Seite 73: Technische Daten
Technische Daten Hinweis Die Stromversorgung muss die Grenzwerte der IEC/EN 60950 bezüglich Stromquellen begrenzter Leistung erfüllen. Die maximale Ausgangslei- stung ist auf 100 W zu begrenzen. Bei Stromversorgungen >100 W ist eine bauseitige Vorsicherung von 4 A bei 24 V DC bzw. 8 A bei 12 V DC vorzusehen. Fluchttürmodul Elektrische Daten Bezeichnung... -
Seite 74: Schlüssel Schaltermodul
Schlüssel- Elektrische Daten schaltermodul Bezeichnung Wert Kontaktbelastbarkeit - max. 24 V / 0,1 A (ohmsche Last) Mikroschalter Schutzmaßnahme Sicherheitskleinspannung Schutzart nach DIN/EN 60529 IP-30 Mechanische Daten Bezeichnung Wert Betriebstemperaturbereich -20°C bis +40°C Lagertemperaturbereich -20°C bis +60°C Einbaumaße für Standard- UP- Dosen: 62,5 mm Tiefe Profil- Abmessungen... - Seite 76 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND albstadt @ assaabloy.com Tel. + 497431 123-0 Fax + 497431 123-240...
