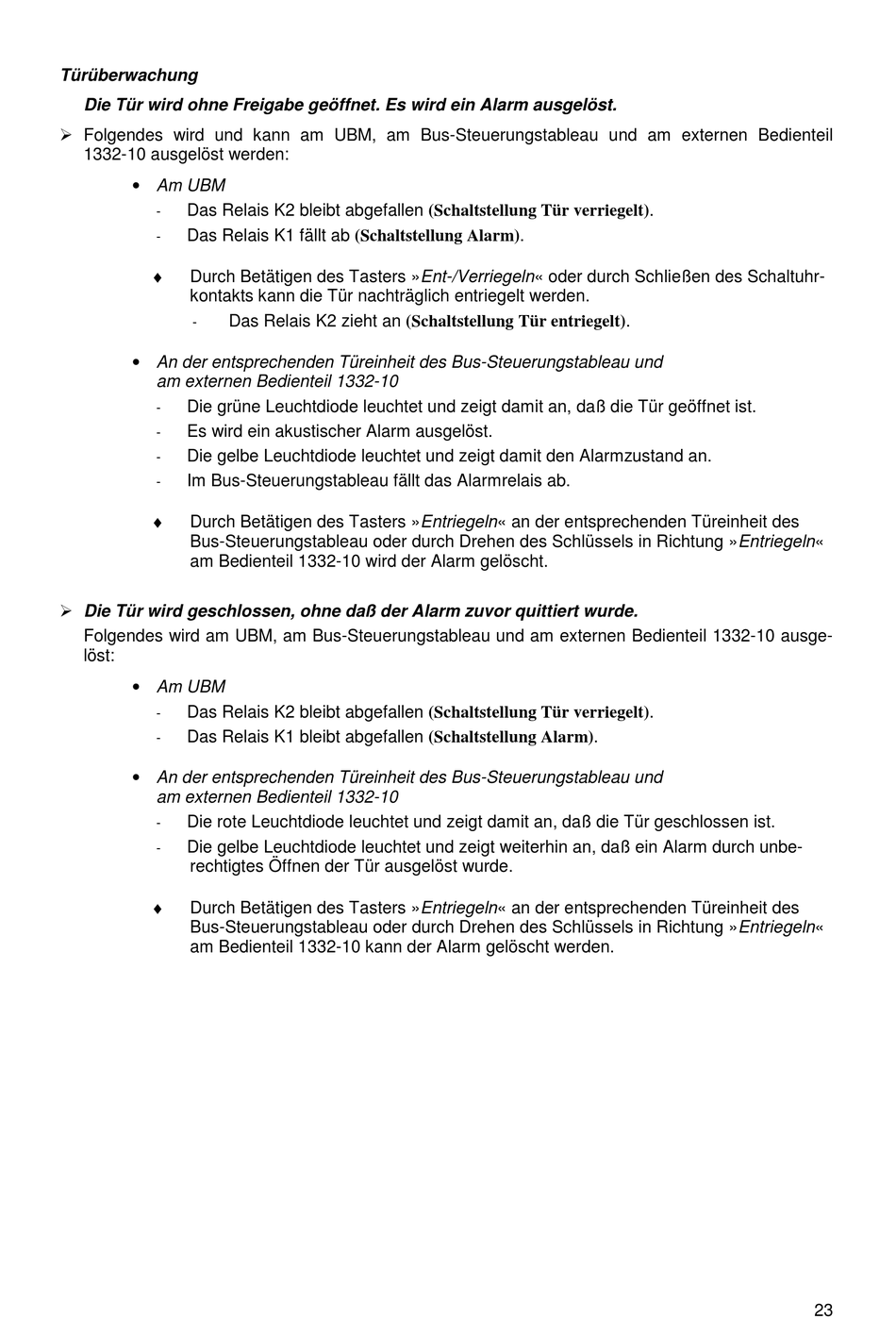

Türüberwachung
Die Tür wird ohne Freigabe geöffnet. Es wird ein Alarm ausgelöst.
Ø Folgendes wird und kann am UBM, am Bus-Steuerungstableau und am externen Bedienteil
1332-10 ausgelöst werden:
• Am UBM
Das Relais K2 bleibt abgefallen (Schaltstellung Tür verriegelt).
-
Das Relais K1 fällt ab (Schaltstellung Alarm).
-
♦
Durch Betätigen des Tasters »Ent-/Verriegeln« oder durch Schließen des Schaltuhr-
kontakts kann die Tür nachträglich entriegelt werden.
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableau und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode leuchtet und zeigt damit an, daß die Tür geöffnet ist.
-
Es wird ein akustischer Alarm ausgelöst.
-
Die gelbe Leuchtdiode leuchtet und zeigt damit den Alarmzustand an.
-
Im Bus-Steuerungstableau fällt das Alarmrelais ab.
-
♦
Durch Betätigen des Tasters »Entriegeln« an der entsprechenden Türeinheit des
Bus-Steuerungstableau oder durch Drehen des Schlüssels in Richtung »Entriegeln«
am Bedienteil 1332-10 wird der Alarm gelöscht.
Ø Die Tür wird geschlossen, ohne daß der Alarm zuvor quittiert wurde.
Folgendes wird am UBM, am Bus-Steuerungstableau und am externen Bedienteil 1332-10 ausge-
löst:
• Am UBM
Das Relais K2 bleibt abgefallen (Schaltstellung Tür verriegelt).
-
Das Relais K1 bleibt abgefallen (Schaltstellung Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableau und
am externen Bedienteil 1332-10
Die rote Leuchtdiode leuchtet und zeigt damit an, daß die Tür geschlossen ist.
-
Die gelbe Leuchtdiode leuchtet und zeigt weiterhin an, daß ein Alarm durch unbe-
-
rechtigtes Öffnen der Tür ausgelöst wurde.
♦
Durch Betätigen des Tasters »Entriegeln« an der entsprechenden Türeinheit des
Bus-Steuerungstableau oder durch Drehen des Schlüssels in Richtung »Entriegeln«
am Bedienteil 1332-10 kann der Alarm gelöscht werden.
Das Relais K2 zieht an (Schaltstellung Tür entriegelt).
