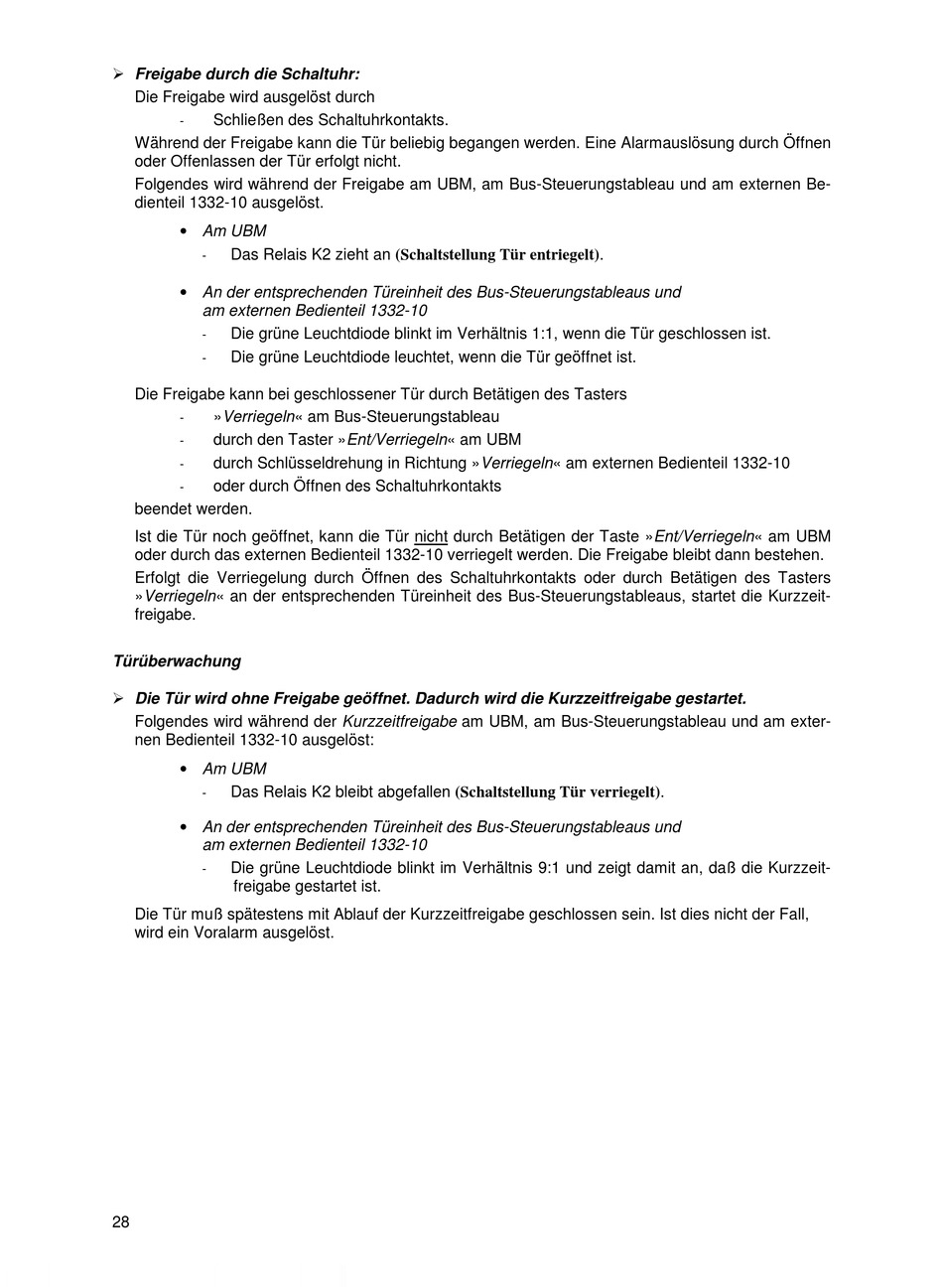

Ø Freigabe durch die Schaltuhr:
Die Freigabe wird ausgelöst durch
Schließen des Schaltuhrkontakts.
-
Während der Freigabe kann die Tür beliebig begangen werden. Eine Alarmauslösung durch Öffnen
oder Offenlassen der Tür erfolgt nicht.
Folgendes wird während der Freigabe am UBM, am Bus-Steuerungstableau und am externen Be-
dienteil 1332-10 ausgelöst.
• Am UBM
Das Relais K2 zieht an (Schaltstellung Tür entriegelt).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 1:1, wenn die Tür geschlossen ist.
-
Die grüne Leuchtdiode leuchtet, wenn die Tür geöffnet ist.
-
Die Freigabe kann bei geschlossener Tür durch Betätigen des Tasters
»Verriegeln« am Bus-Steuerungstableau
-
durch den Taster »Ent/Verriegeln« am UBM
-
durch Schlüsseldrehung in Richtung »Verriegeln« am externen Bedienteil 1332-10
-
oder durch Öffnen des Schaltuhrkontakts
-
beendet werden.
Ist die Tür noch geöffnet, kann die Tür nicht durch Betätigen der Taste »Ent/Verriegeln« am UBM
oder durch das externen Bedienteil 1332-10 verriegelt werden. Die Freigabe bleibt dann bestehen.
Erfolgt die Verriegelung durch Öffnen des Schaltuhrkontakts oder durch Betätigen des Tasters
»Verriegeln« an der entsprechenden Türeinheit des Bus-Steuerungstableaus, startet die Kurzzeit-
freigabe.
Türüberwachung
Ø Die Tür wird ohne Freigabe geöffnet. Dadurch wird die Kurzzeitfreigabe gestartet.
Folgendes wird während der Kurzzeitfreigabe am UBM, am Bus-Steuerungstableau und am exter-
nen Bedienteil 1332-10 ausgelöst:
• Am UBM
Das Relais K2 bleibt abgefallen (Schaltstellung Tür verriegelt).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 9:1 und zeigt damit an, daß die Kurzzeit-
-
freigabe gestartet ist.
Die Tür muß spätestens mit Ablauf der Kurzzeitfreigabe geschlossen sein. Ist dies nicht der Fall,
wird ein Voralarm ausgelöst.
28
