Assa Abloy effeff 750 Bedienungsanleitung
Automatische türöffnersteuerung
Verwandte Anleitungen für Assa Abloy effeff 750
Inhaltszusammenfassung für Assa Abloy effeff 750

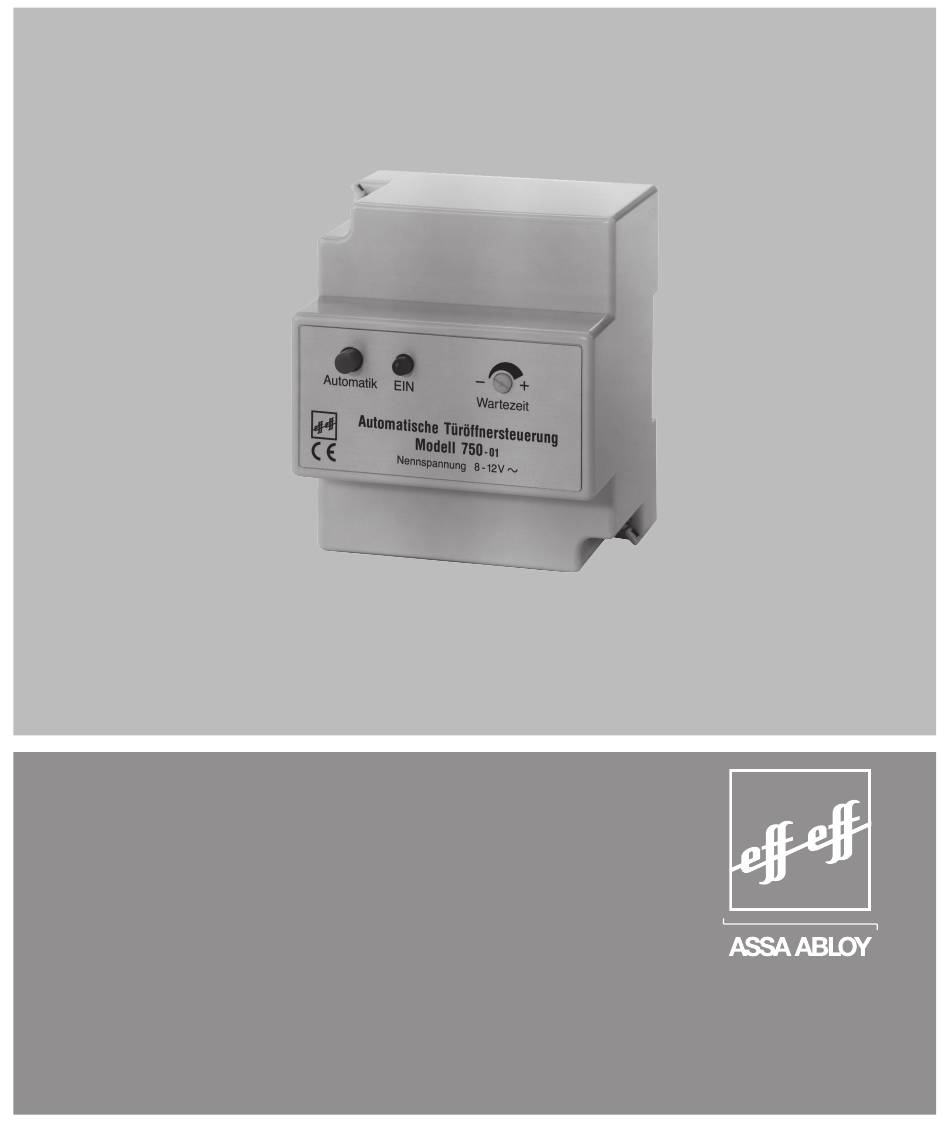

- Seite 1 Automatische Türöffnersteuerung 750 Bedienungsanleitung Operating Instructions Mode d‘emploi D00308 ASSA ABLOY, the global leader in door opening solutions...
-
Seite 2: Automatische Türöffnersteuerung Modell 750

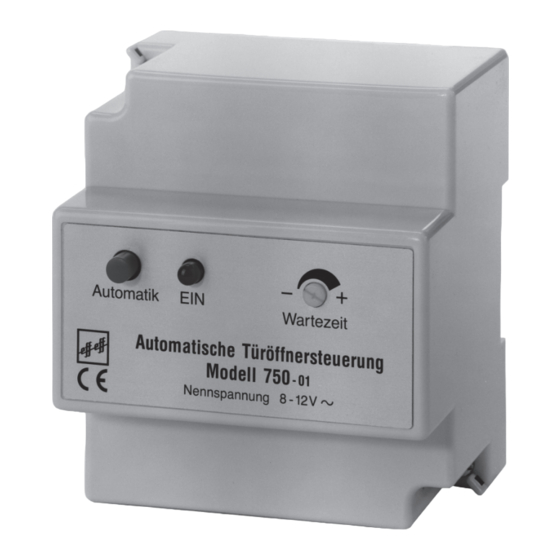

Automatische Türöffnersteuerung Modell 750 Ungehinderter Publikumsverkehr trotz versperrter Tür. Für Arzt- und Rechtsanwaltspraxen u. a., überall dort, wo viele Besucher kommen, und doch die Tür nicht offen stehen soll. Während der Besuchszeit wird die Anlage eingeschaltet, das Kontrollsignal leuchtet. Die Steuerautomatik übernimmt die Auslösung des Türöffners. -
Seite 3: Technische Daten
Technische Daten Anschlußspannung: 8 - 12 V~ Türöffner Standard-Türöffner 8 Voder 12 je nach verwendetem Trafo Wartezeit:: Trimmer P 1 ca. 1 - 20 Sec Freigabezeit: Trimmer P 2 ca. 1 - 10 Sec (Nur bei abgenommenem Deckel zugänglich) Schaltspannung: max. -
Seite 8: Automatische Türöffnersteuerung
Automatische Türöffnersteuerung Modell 750-01 Klingel Türöffner-Taster Türöffner 8 V bzw. 12 V 8-12 V~ Wichtig: Gleiches Potential für Zuleitung Ruftaster und Klemme 2 verwenden! -
Seite 9: Anordnungsschema Für Automatische Türöffner-Steuerung
Anordnungsschema für automatische Türöffner-Steuerung EIN-AUS 1 2 3 4 5 6 Trimmer für Einstellung Trimmer für “Freigabezeit Türöffner” Einstellung “Wartezeit” (nur bei abgenommenem Deckel zugänglich) -
Seite 10: Automatische Türöffnersteuerung Mit Klingelanlage
Automatische Türöffnersteuerung mit Klingelanlage Modell 750-01 Türöffner Taster Klingel 220 V 8-12 V~ Türöffner Ruftaster Wichtig: Gleiches Potential für Zuleitung Ruftaster und Klemme 2 verwenden! -
Seite 11: Automatische Türöffnersteuerung In Verbindung Mit Sprechanlage
Automatische Türöffnersteuerung in Verbindung mit Sprechanlage Modell 750-01 1 2 3 4 5 6 Klingel Türöffner Taster 8-12V~ Türöffner Türlautsprecher Ruftaster Wichtig: Gleiches Potential für Zuleitung Ruftaster und Klemme 2 verwenden... - Seite 20 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end- needs for security, safety and convenience. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 D-72458 Albstadt Tel. +49 (0) 74 31 1 23 0 Fax +49 (0) 74 31 1 23 240...
