Anschlußplan für die Betriebsart Türsteuerung (TS)

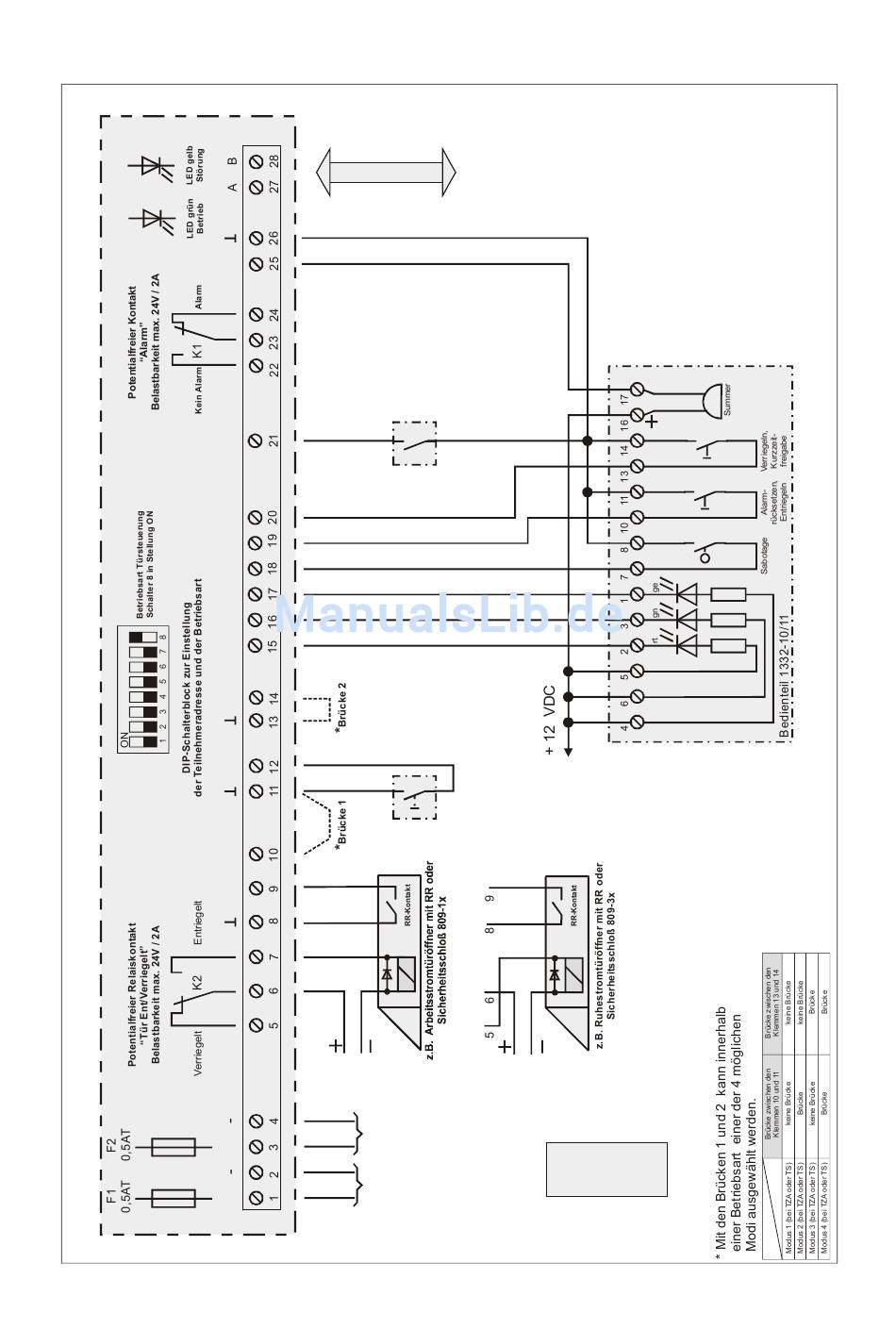

Bild 3: Anschlußplan UBM
Busanschluß
Potentialfreier Kontakt
einer Schaltuhr
(optional)
externer Taster
Ent-/Verriegeln
(optional)
Eingang für eine geregelte
12 VDC Spannung
+
Eingang für eine ungeregelte
12 VDC ± 10% Spannung.
+
Restwelligkeit max. 50%
oder
24 VDC geregelt,
nur an Klemmen 1 und 2
Abgeschirmte Leitung
verwenden!
Achtung:
Es darf nur eine
Stromversorgung
angeschlossen werden!
D00233-A0000200
11
