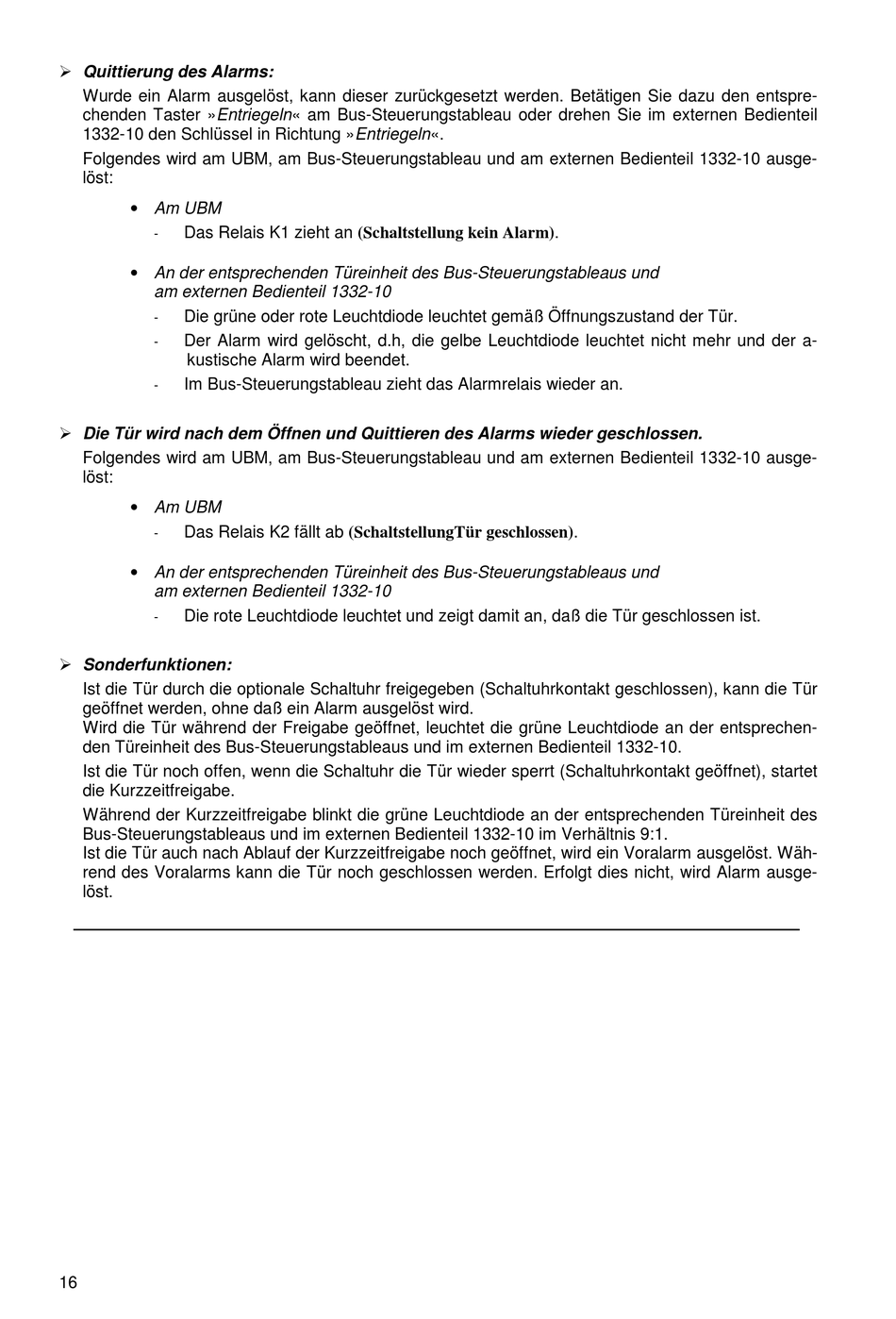

Ø Quittierung des Alarms:
Wurde ein Alarm ausgelöst, kann dieser zurückgesetzt werden. Betätigen Sie dazu den entspre-
chenden Taster »Entriegeln« am Bus-Steuerungstableau oder drehen Sie im externen Bedienteil
1332-10 den Schlüssel in Richtung »Entriegeln«.
Folgendes wird am UBM, am Bus-Steuerungstableau und am externen Bedienteil 1332-10 ausge-
löst:
• Am UBM
Das Relais K1 zieht an (Schaltstellung kein Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne oder rote Leuchtdiode leuchtet gemäß Öffnungszustand der Tür.
-
Der Alarm wird gelöscht, d.h, die gelbe Leuchtdiode leuchtet nicht mehr und der a-
-
kustische Alarm wird beendet.
Im Bus-Steuerungstableau zieht das Alarmrelais wieder an.
-
Ø Die Tür wird nach dem Öffnen und Quittieren des Alarms wieder geschlossen.
Folgendes wird am UBM, am Bus-Steuerungstableau und am externen Bedienteil 1332-10 ausge-
löst:
• Am UBM
Das Relais K2 fällt ab (SchaltstellungTür geschlossen).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die rote Leuchtdiode leuchtet und zeigt damit an, daß die Tür geschlossen ist.
-
Ø Sonderfunktionen:
Ist die Tür durch die optionale Schaltuhr freigegeben (Schaltuhrkontakt geschlossen), kann die Tür
geöffnet werden, ohne daß ein Alarm ausgelöst wird.
Wird die Tür während der Freigabe geöffnet, leuchtet die grüne Leuchtdiode an der entsprechen-
den Türeinheit des Bus-Steuerungstableaus und im externen Bedienteil 1332-10.
Ist die Tür noch offen, wenn die Schaltuhr die Tür wieder sperrt (Schaltuhrkontakt geöffnet), startet
die Kurzzeitfreigabe.
Während der Kurzzeitfreigabe blinkt die grüne Leuchtdiode an der entsprechenden Türeinheit des
Bus-Steuerungstableaus und im externen Bedienteil 1332-10 im Verhältnis 9:1.
Ist die Tür auch nach Ablauf der Kurzzeitfreigabe noch geöffnet, wird ein Voralarm ausgelöst. Wäh-
rend des Voralarms kann die Tür noch geschlossen werden. Erfolgt dies nicht, wird Alarm ausge-
löst.
16
