Ø Sonderfunktionen:
Ist die Tür durch die optionale Schaltuhr freigegeben (Schaltuhrkontakt geschlossen), kann die Tür
geöffnet werden, ohne daß die Kurzzeitfreigabe gestartet wird.
Wird die Tür während der Freigabe geöffnet, leuchtet die grüne Leuchtdiode an der entsprechen-
den Türeinheit des Bus-Steuerungstableaus und im externen Bedienteil 1332-10.
Ist die Tür noch offen, wenn die Schaltuhr die Tür wieder sperrt (Schaltuhrkontakt geöffnet), startet
die Kurzzeitfreigabe.
Während der Kurzzeitfreigabe blinkt die grüne Leuchtdiode an der entsprechenden Türeinheit des
Bus-Steuerungstableaus und im externen Bedienteil 1332-10 im Verhältnis 9:1.
Ist die Tür auch nach Ablauf der Kurzzeitfreigabe noch geöffnet, wird ein Voralarm ausgelöst. Wäh-
rend des Voralarms kann die Tür noch geschlossen werden. Erfolgt dies nicht, wird Alarm ausge-
löst.

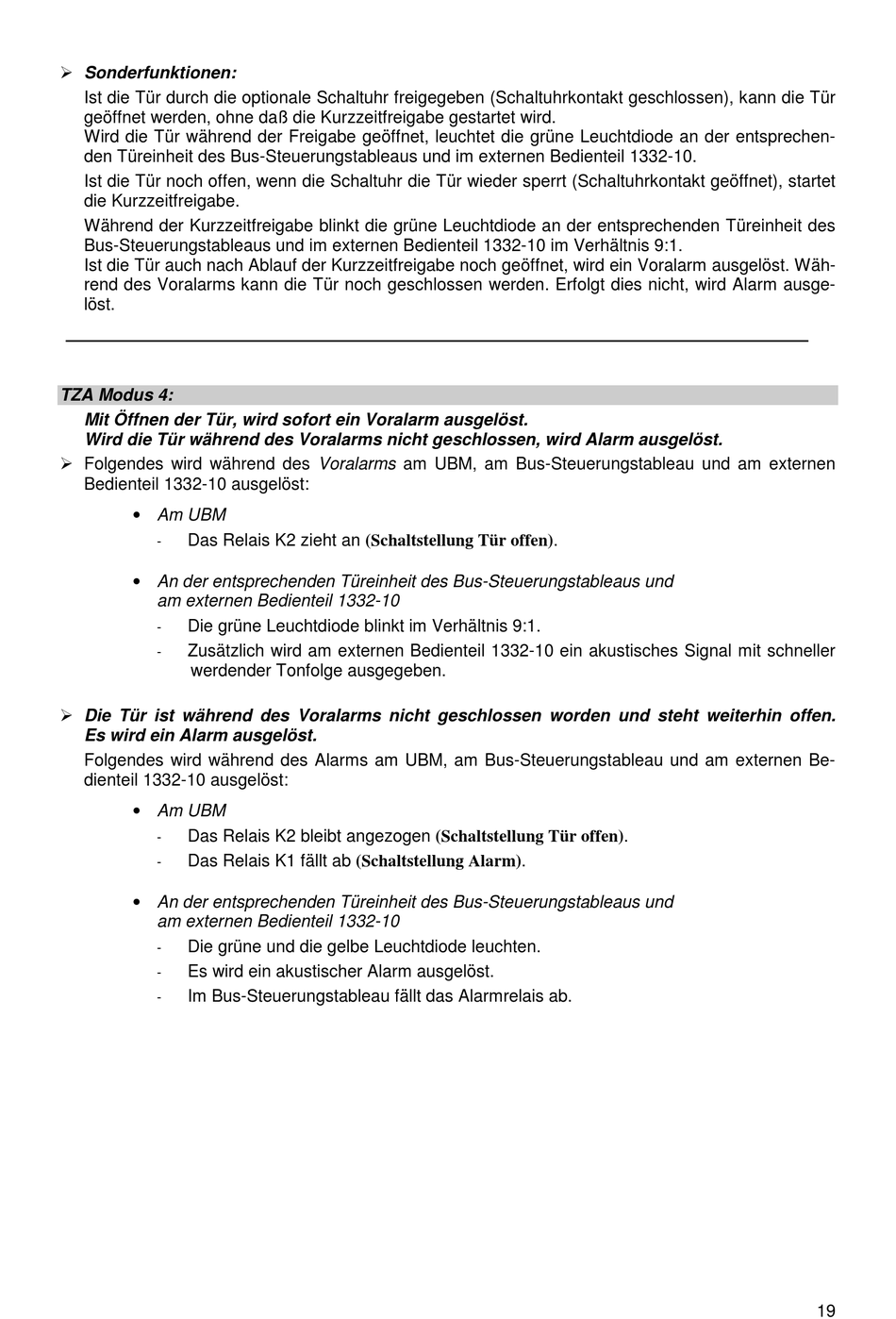

TZA Modus 4:
Mit Öffnen der Tür, wird sofort ein Voralarm ausgelöst.
Wird die Tür während des Voralarms nicht geschlossen, wird Alarm ausgelöst.
Ø Folgendes wird während des Voralarms am UBM, am Bus-Steuerungstableau und am externen
Bedienteil 1332-10 ausgelöst:
• Am UBM
Das Relais K2 zieht an (Schaltstellung Tür offen).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 9:1.
-
Zusätzlich wird am externen Bedienteil 1332-10 ein akustisches Signal mit schneller
-
werdender Tonfolge ausgegeben.
Ø Die Tür ist während des Voralarms nicht geschlossen worden und steht weiterhin offen.
Es wird ein Alarm ausgelöst.
Folgendes wird während des Alarms am UBM, am Bus-Steuerungstableau und am externen Be-
dienteil 1332-10 ausgelöst:
• Am UBM
Das Relais K2 bleibt angezogen (Schaltstellung Tür offen).
-
Das Relais K1 fällt ab (Schaltstellung Alarm).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne und die gelbe Leuchtdiode leuchten.
-
Es wird ein akustischer Alarm ausgelöst.
-
Im Bus-Steuerungstableau fällt das Alarmrelais ab.
-
19
