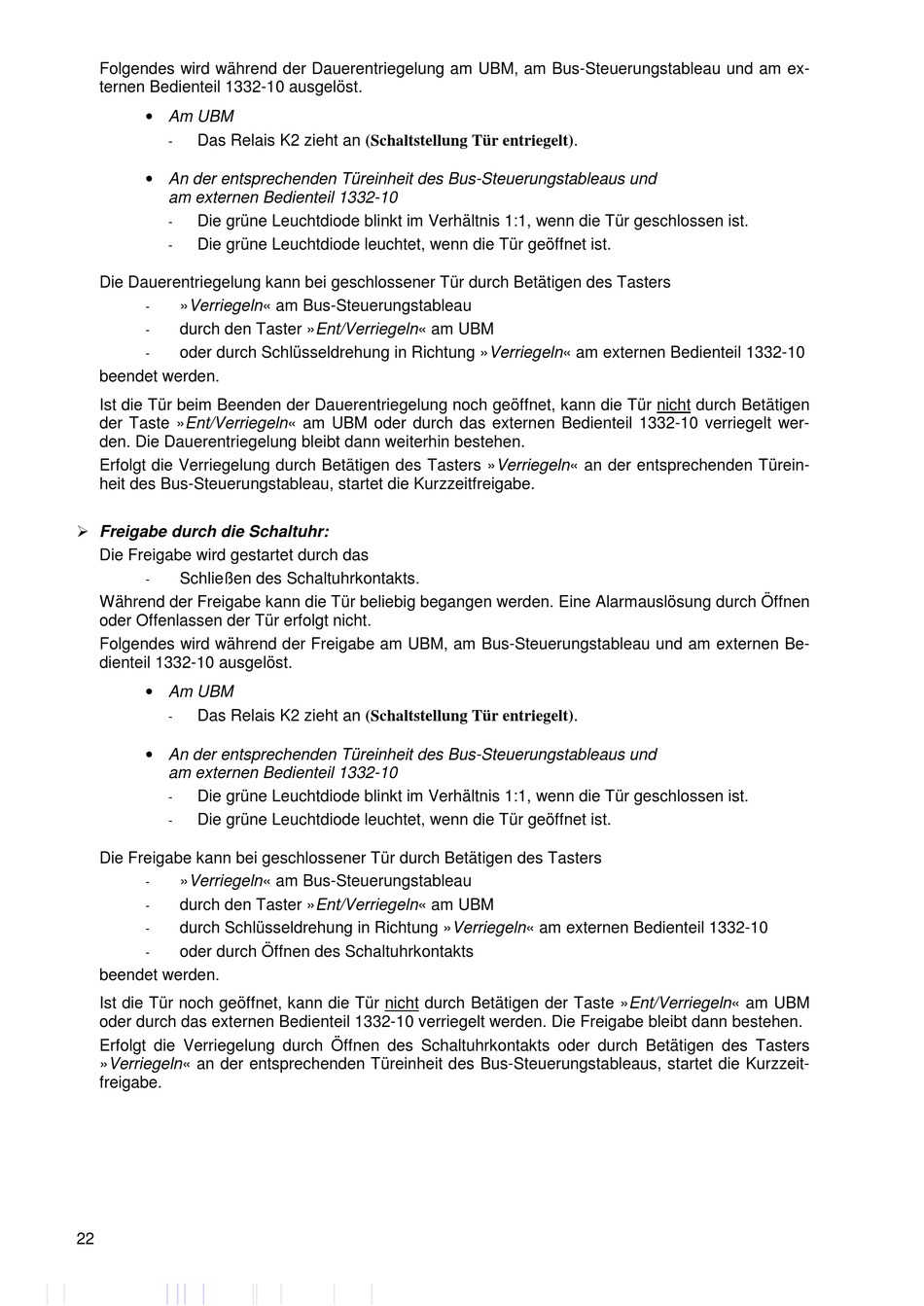

Folgendes wird während der Dauerentriegelung am UBM, am Bus-Steuerungstableau und am ex-
ternen Bedienteil 1332-10 ausgelöst.
• Am UBM
Das Relais K2 zieht an (Schaltstellung Tür entriegelt).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 1:1, wenn die Tür geschlossen ist.
-
Die grüne Leuchtdiode leuchtet, wenn die Tür geöffnet ist.
-
Die Dauerentriegelung kann bei geschlossener Tür durch Betätigen des Tasters
»Verriegeln« am Bus-Steuerungstableau
-
durch den Taster »Ent/Verriegeln« am UBM
-
oder durch Schlüsseldrehung in Richtung »Verriegeln« am externen Bedienteil 1332-10
-
beendet werden.
Ist die Tür beim Beenden der Dauerentriegelung noch geöffnet, kann die Tür nicht durch Betätigen
der Taste »Ent/Verriegeln« am UBM oder durch das externen Bedienteil 1332-10 verriegelt wer-
den. Die Dauerentriegelung bleibt dann weiterhin bestehen.
Erfolgt die Verriegelung durch Betätigen des Tasters »Verriegeln« an der entsprechenden Türein-
heit des Bus-Steuerungstableau, startet die Kurzzeitfreigabe.
Ø Freigabe durch die Schaltuhr:
Die Freigabe wird gestartet durch das
Schließen des Schaltuhrkontakts.
-
Während der Freigabe kann die Tür beliebig begangen werden. Eine Alarmauslösung durch Öffnen
oder Offenlassen der Tür erfolgt nicht.
Folgendes wird während der Freigabe am UBM, am Bus-Steuerungstableau und am externen Be-
dienteil 1332-10 ausgelöst.
• Am UBM
Das Relais K2 zieht an (Schaltstellung Tür entriegelt).
-
• An der entsprechenden Türeinheit des Bus-Steuerungstableaus und
am externen Bedienteil 1332-10
Die grüne Leuchtdiode blinkt im Verhältnis 1:1, wenn die Tür geschlossen ist.
-
Die grüne Leuchtdiode leuchtet, wenn die Tür geöffnet ist.
-
Die Freigabe kann bei geschlossener Tür durch Betätigen des Tasters
»Verriegeln« am Bus-Steuerungstableau
-
durch den Taster »Ent/Verriegeln« am UBM
-
durch Schlüsseldrehung in Richtung »Verriegeln« am externen Bedienteil 1332-10
-
oder durch Öffnen des Schaltuhrkontakts
-
beendet werden.
Ist die Tür noch geöffnet, kann die Tür nicht durch Betätigen der Taste »Ent/Verriegeln« am UBM
oder durch das externen Bedienteil 1332-10 verriegelt werden. Die Freigabe bleibt dann bestehen.
Erfolgt die Verriegelung durch Öffnen des Schaltuhrkontakts oder durch Betätigen des Tasters
»Verriegeln« an der entsprechenden Türeinheit des Bus-Steuerungstableaus, startet die Kurzzeit-
freigabe.
