Die RS485-Schnittstelle mit automatischer Steuerung
Folgende Beschaltung der Lötbrücken stellt auf den Pins 7 und 8 des Pfostensteckverbinders
X4 einen 2-Draht RS485-Busanschluß zur Verfügung.
• LB5, LB6 = offen
• LB7, LB8, LB9 = geschlossen
Der RS485-Treiberbaustein wird mit jeder Datenausgabe automatisch aktiviert und nach Ende
der Datenausgabe wieder in den hochohmigen Zustand gebracht. Der Empfangskanal ist bei
eingeschaltetem Treiber deaktiviert, bei hochohmigem Treiber dagegen eingeschaltet.
Die RS485-Betriebsart erfordert zwingend den Abschluß des Bussystems mit einem
Terminierungsnetzwerk, das in den hochohmigen Phasen des Busbetriebs einen definierten
Ruhezustand sicherstellt. Verfügt das jeweilige Busystem nicht bereits über eine Terminie-
rung, kann durch Schließen der Jumper J3 und J4 eine solche zugeschaltet.
!
Die serielle TTL-Schnittstelle und der RS485-Bus können nur alternierend genutzt werden.

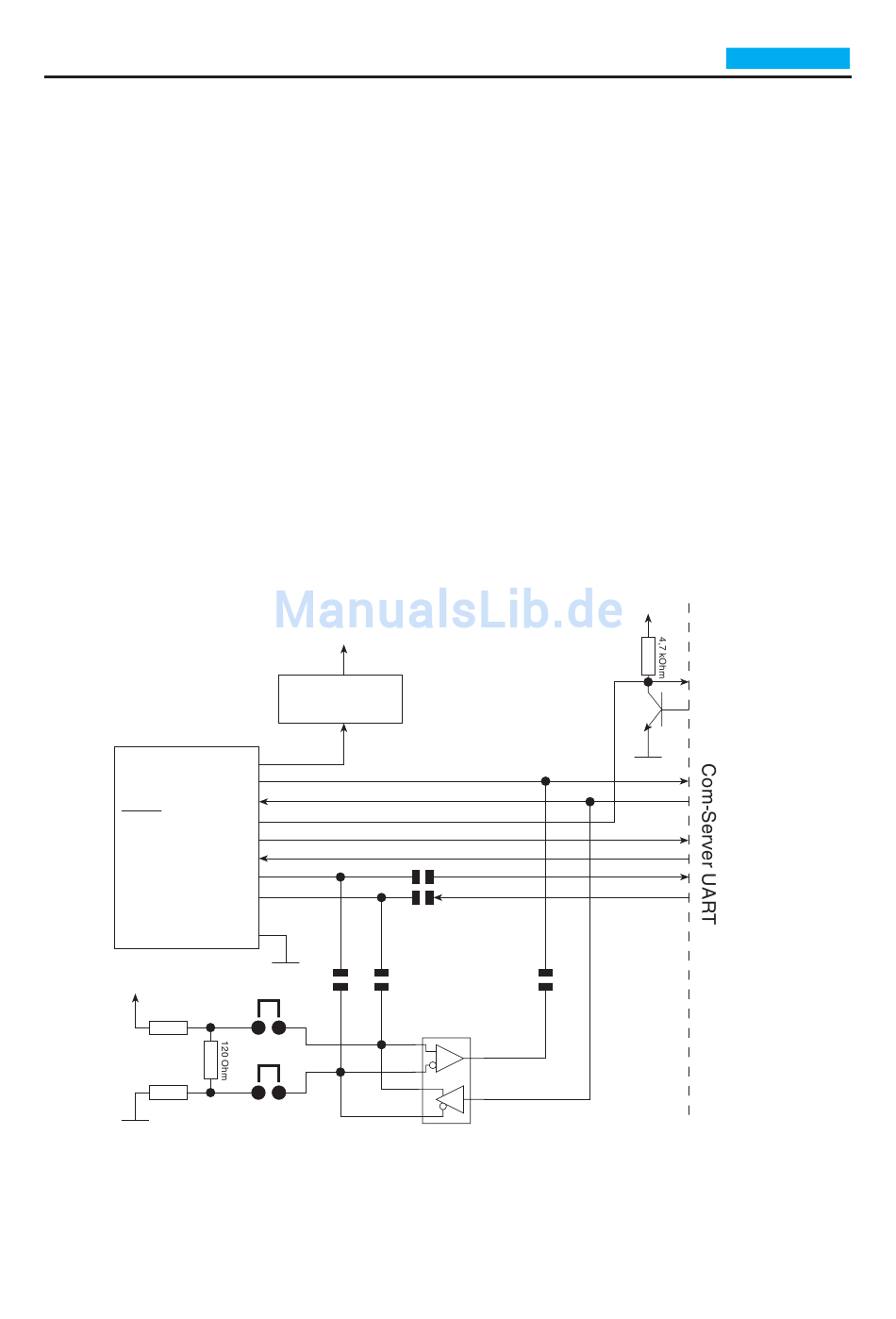

Prinzipschaltbild der seriellen Schnittstellen
X1
RM2,54mm
+5V/+24V
RxD
TxD
RES
CTS
DTR
DSR / A
RTS / B
GND 24V
GND 5V
Vcc/5V
330 Ohm
330 Ohm
Vcc
(intern)
Schutz-
Beschaltung
1
2
3
4
5
6
LB5
7
LB6
8
9
10
LB7
LB8
J3
Transceiver
J4
LB9
RS485
W&T
