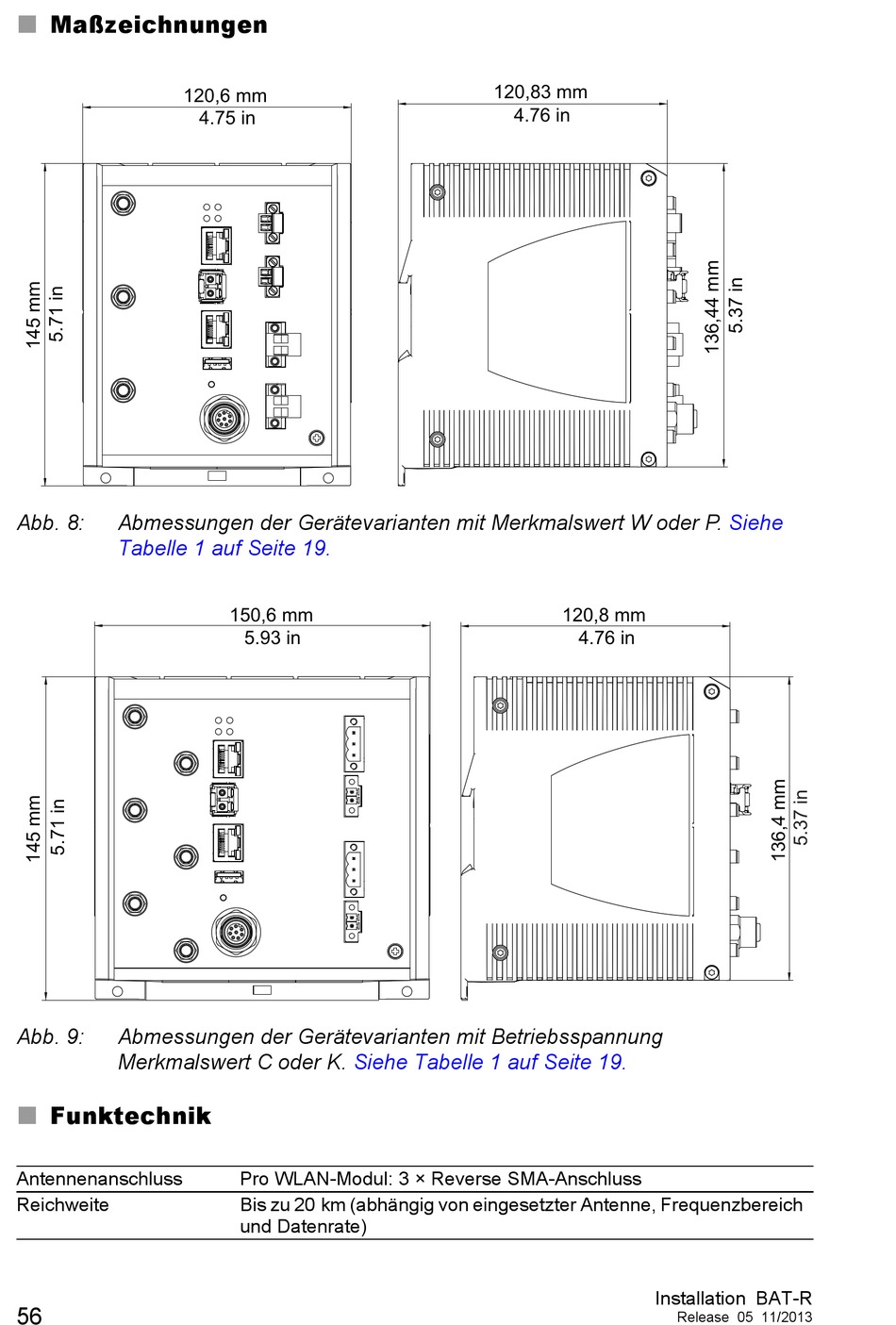

Maßzeichnungen

120,6 mm
Abb. 8: Abmessungen der Gerätevarianten mit Merkmalswert W oder P.
Tabelle 1 auf Seite 19.
Abb. 9: Abmessungen der Gerätevarianten mit Betriebsspannung
Merkmalswert C oder K.
Funktechnik

Antennenanschluss
Reichweite
56
4.75 in
150,6 mm
5.93 in
Siehe Tabelle 1 auf Seite 19.
Pro WLAN-Modul: 3 × Reverse SMA-Anschluss
Bis zu 20 km (abhängig von eingesetzter Antenne, Frequenzbereich
und Datenrate)
120,83 mm
4.76 in
120,8 mm
4.76 in
Installation BAT-R
Siehe
Release 05 11/2013
