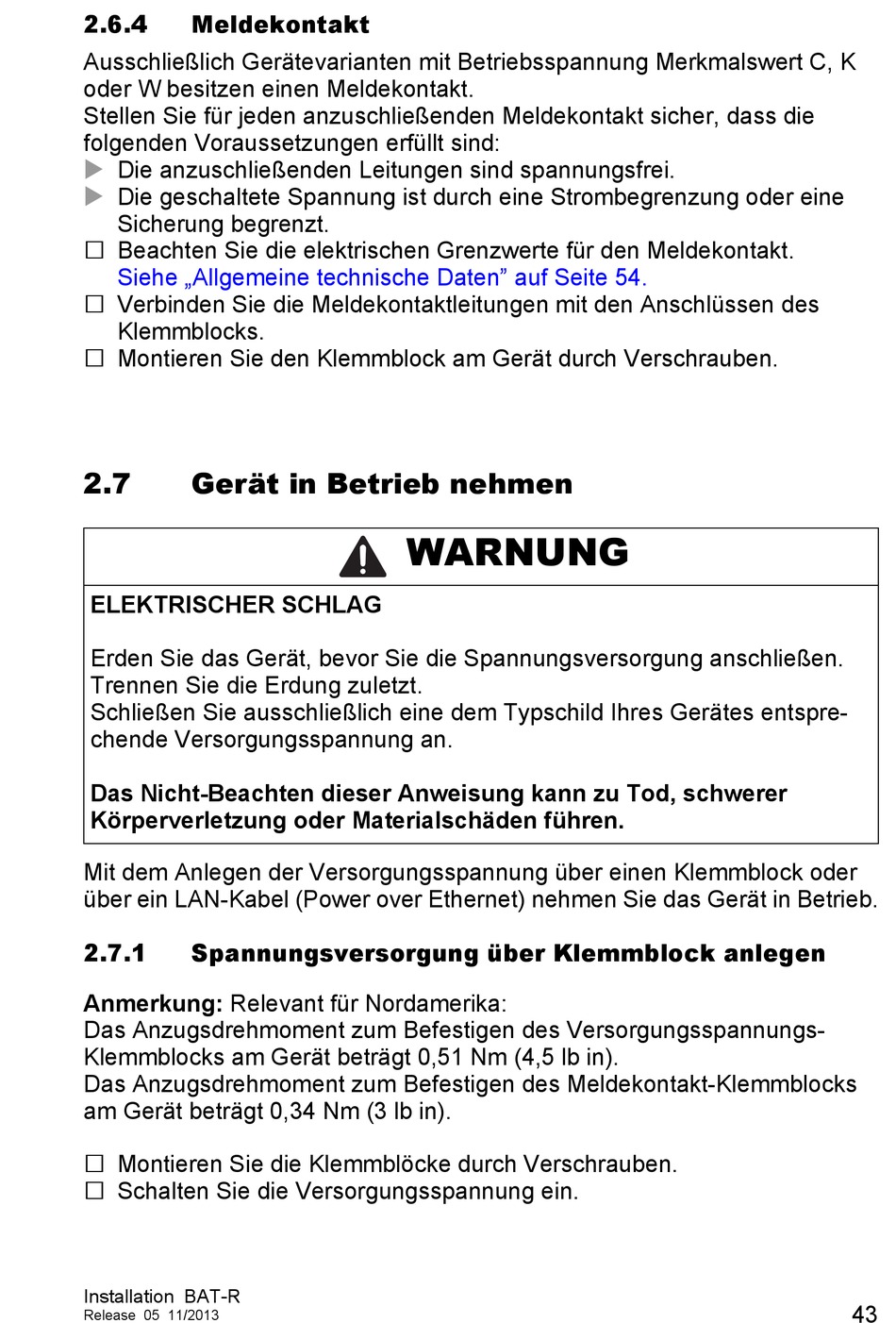

2.6.4

Meldekontakt

Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C, K
oder W besitzen einen Meldekontakt.
Stellen Sie für jeden anzuschließenden Meldekontakt sicher, dass die
folgenden Voraussetzungen erfüllt sind:

Die anzuschließenden Leitungen sind spannungsfrei.

Die geschaltete Spannung ist durch eine Strombegrenzung oder eine
Sicherung begrenzt.
 Beachten Sie die elektrischen Grenzwerte für den Meldekontakt.
Siehe „Allgemeine technische Daten" auf Seite 54.
 Verbinden Sie die Meldekontaktleitungen mit den Anschlüssen des
Klemmblocks.
 Montieren Sie den Klemmblock am Gerät durch Verschrauben.
2.7 Gerät in Betrieb nehmen
ELEKTRISCHER SCHLAG
Erden Sie das Gerät, bevor Sie die Spannungsversorgung anschließen.
Trennen Sie die Erdung zuletzt.
Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-
chende Versorgungsspannung an.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Mit dem Anlegen der Versorgungsspannung über einen Klemmblock oder
über ein LAN-Kabel (Power over Ethernet) nehmen Sie das Gerät in Betrieb.
2.7.1 Spannungsversorgung über Klemmblock anlegen
Anmerkung: Relevant für Nordamerika:
Das Anzugsdrehmoment zum Befestigen des Versorgungsspannungs-
Klemmblocks am Gerät beträgt 0,51 Nm (4,5 lb in).
Das Anzugsdrehmoment zum Befestigen des Meldekontakt-Klemmblocks
am Gerät beträgt 0,34 Nm (3 lb in).
 Montieren Sie die Klemmblöcke durch Verschrauben.
 Schalten Sie die Versorgungsspannung ein.
