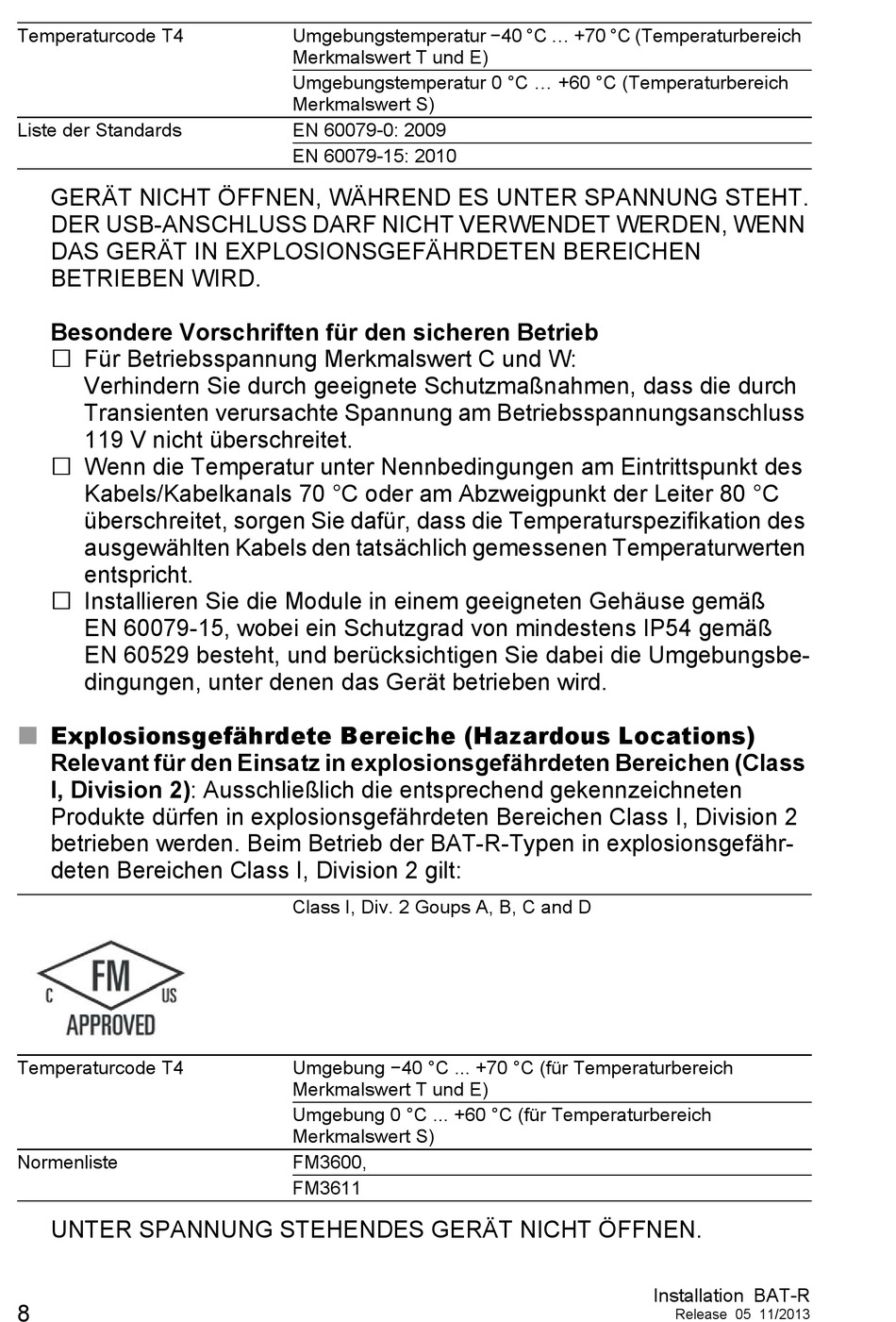

Explosionsgefährdete Bereiche (Hazardous Locations) - Hirschmann Bat-R Handbuch

Temperaturcode T4
Liste der Standards
GERÄT NICHT ÖFFNEN, WÄHREND ES UNTER SPANNUNG STEHT.
DER USB-ANSCHLUSS DARF NICHT VERWENDET WERDEN, WENN
DAS GERÄT IN EXPLOSIONSGEFÄHRDETEN BEREICHEN
BETRIEBEN WIRD.
Besondere Vorschriften für den sicheren Betrieb
 Für Betriebsspannung Merkmalswert C und W:
Verhindern Sie durch geeignete Schutzmaßnahmen, dass die durch
Transienten verursachte Spannung am Betriebsspannungsanschluss
119 V nicht überschreitet.
 Wenn die Temperatur unter Nennbedingungen am Eintrittspunkt des
Kabels/Kabelkanals 70 °C oder am Abzweigpunkt der Leiter 80 °C
überschreitet, sorgen Sie dafür, dass die Temperaturspezifikation des
ausgewählten Kabels den tatsächlich gemessenen Temperaturwerten
entspricht.
 Installieren Sie die Module in einem geeigneten Gehäuse gemäß
EN 60079-15, wobei ein Schutzgrad von mindestens IP54 gemäß
EN 60529 besteht, und berücksichtigen Sie dabei die Umgebungsbe-
dingungen, unter denen das Gerät betrieben wird.
Explosionsgefährdete Bereiche (Hazardous Locations)

Relevant für den Einsatz in explosionsgefährdeten Bereichen (Class
I, Division 2): Ausschließlich die entsprechend gekennzeichneten
Produkte dürfen in explosionsgefährdeten Bereichen Class I, Division 2
betrieben werden. Beim Betrieb der BAT-R-Typen in explosionsgefähr-
deten Bereichen Class I, Division 2 gilt:
Temperaturcode T4
Normenliste
UNTER SPANNUNG STEHENDES GERÄT NICHT ÖFFNEN.
8
Umgebungstemperatur −40 °C ... +70 °C (Temperaturbereich
Merkmalswert T und E)
Umgebungstemperatur 0 °C ... +60 °C (Temperaturbereich
Merkmalswert S)
EN 60079-0: 2009
EN 60079-15: 2010
Class I, Div. 2 Goups A, B, C and D
Umgebung −40 °C ... +70 °C (für Temperaturbereich
Merkmalswert T und E)
Umgebung 0 °C ... +60 °C (für Temperaturbereich
Merkmalswert S)
FM3600,
FM3611
Installation BAT-R
Release 05 11/2013
