 Steckverbinder: Typ A

Liefert einen Strom von maximal 500 mA

Spannung nicht potenzialgetrennt
Abbildung
1 2 3 4

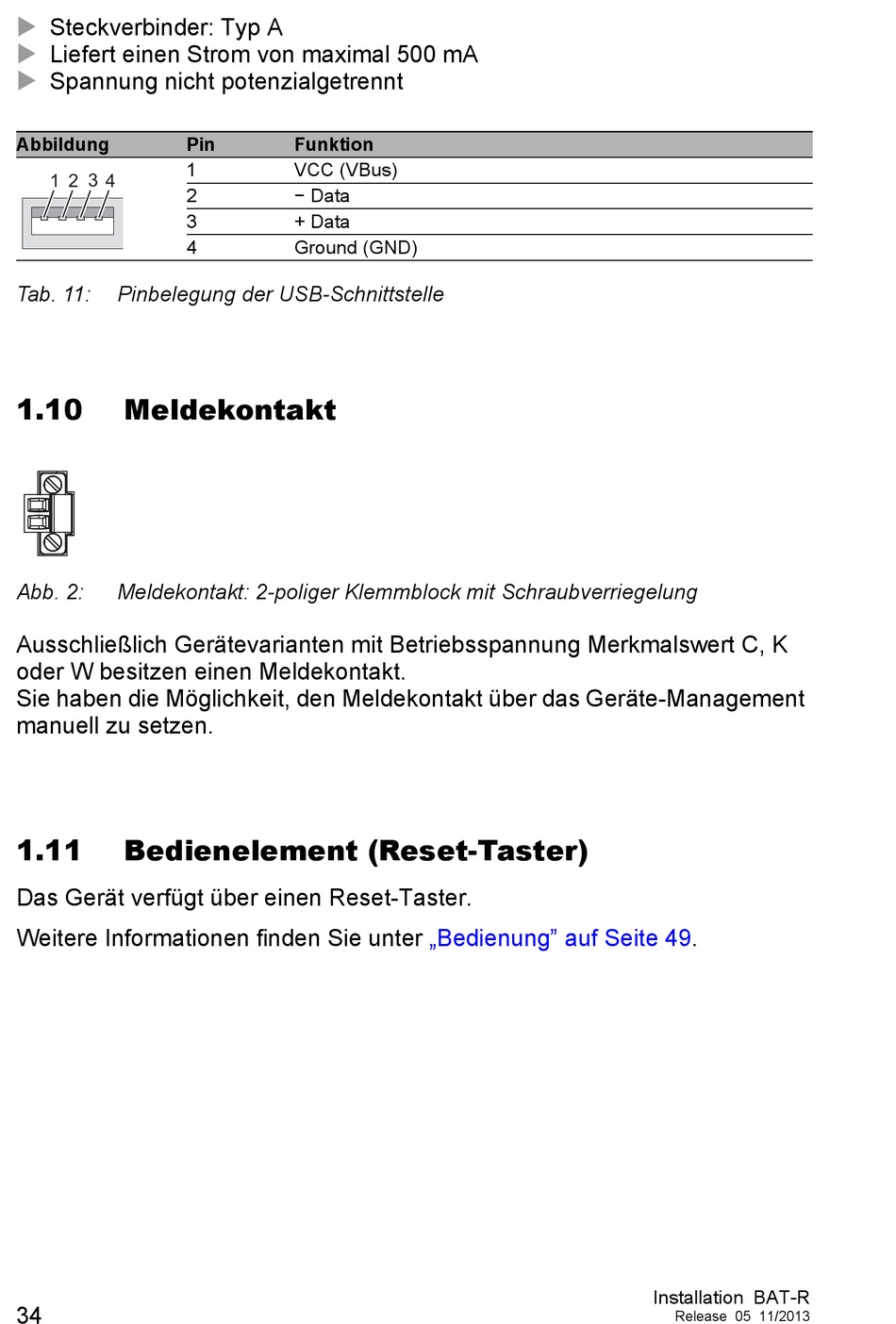

Tab. 11: Pinbelegung der USB-Schnittstelle
1.10

Meldekontakt

Abb. 2: Meldekontakt: 2-poliger Klemmblock mit Schraubverriegelung
Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C, K
oder W besitzen einen Meldekontakt.
Sie haben die Möglichkeit, den Meldekontakt über das Geräte-Management
manuell zu setzen.
1.11

Bedienelement (Reset-Taster)

Das Gerät verfügt über einen Reset-Taster.
Weitere Informationen finden Sie unter
34
Pin Funktion
1 VCC (VBus)
2 − Data
3 + Data
4 Ground (GND)
„Bedienung" auf Seite 49.
