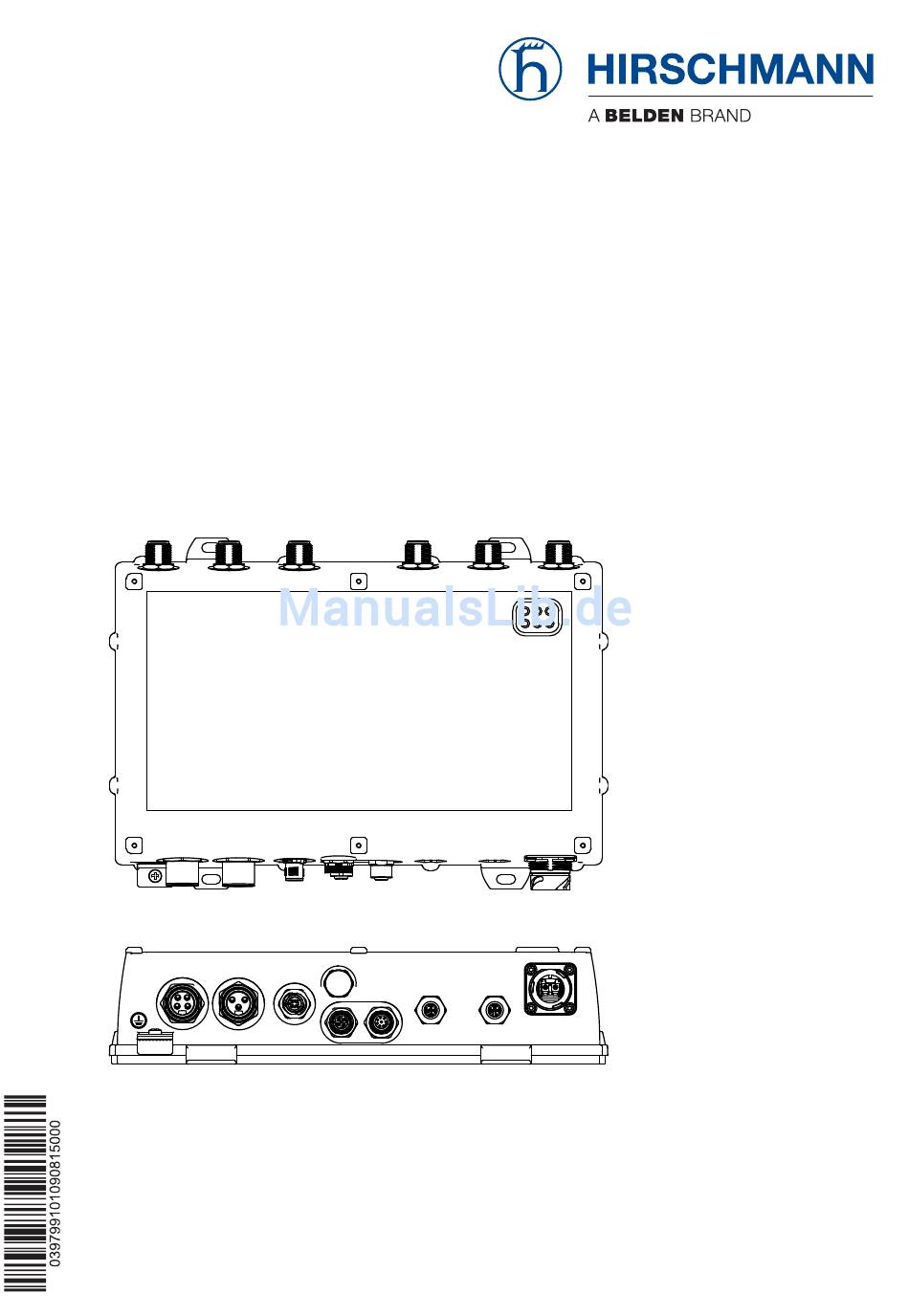

- Seite 1 Anwender-Handbuch Installation Open Dual-Band Industrial Access-Point / Client / Access- Bridge OpenBAT-Familie: BAT-F Installation BAT-F Technische Unterstützung Release 09 08/2015 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
1.8.1 V.24-Schnittstelle (externes Management) 1.8.2 ACA21-M12-Schnittstelle Meldekontakt 1.10 Reset-Taster Installation Paketinhalt prüfen Gerät montieren und erden 2.2.1 Auf oder an eine ebene Fläche montieren 2.2.2 An einen Mast montieren 2.2.3 Erden SFP-Transceiver montieren (optional) Antennen montieren Installation BAT-F Release 09 08/2015... - Seite 4 2.7.1 Gigabit-Combo-Port 2.7.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Grundeinstellungen vornehmen Sendeleistung konfigurieren Gerät zurücksetzen Gerät neu starten (weicher Reset) Konfiguration zurücksetzen (harter Reset) Kundenspezifische Konfiguration laden Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Weitere Unterstützung Installation BAT-F Release 09 08/2015...
-
Seite 5: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses... -
Seite 6: Gerätegehäuse
Montieren Sie das Gerät in aufrechter Position mit nach oben weisen- den Antennenanschlüssen. Bei Umgebungslufttemperaturen > 60 °C: Heiße Oberflächen auf dem Gerätegehäuse sind möglich. Vermeiden Sie, das Gerät während des Betriebs zu berühren. Installation BAT-F Release 09 08/2015... -
Seite 7: Anforderungen An Die Qualifikation Des Personals
Erden Sie das Gerät, bevor Sie weitere Kabel anschließen. Trennen Sie die Erdung von allen Kabeln zuletzt. Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair- Kabels ist elektrisch leitend mit dem Erdanschluss am Metallgehäuse ver- bunden. Installation BAT-F Release 09 08/2015... -
Seite 8: Versorgungsspannung
Eine für Gleichspannung geeignete Sicherung befindet sich im Plusleiter der Spannungsversorgung. Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich auch im Minusleiter eine Sicherung. Zu den Eigenschaften dieser Sicherung: Siehe „Allgemeine techni- sche Daten” auf Seite 53. Installation BAT-F Release 09 08/2015... - Seite 9 Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich auch im Minusleiter eine Sicherung. Zu den Eigenschaften dieser Sicherung: Siehe „Allgemeine techni- sche Daten” auf Seite 53. Der Leiterquerschnitt des Spannungsversorgungskabels am Ver- sorgungsspannungseingang beträgt mindestens 1 mm² (Nord- amerika: AWG16). Installation BAT-F Release 09 08/2015...
- Seite 10 Sicherheitsanforderungen erfüllt sind. Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Interne Sicherungen lösen ausschließlich bei Gerätedefekt aus. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versor- gungsspannung ab und senden das Gerät zur Überprüfung ins Werk. Installation BAT-F Release 09 08/2015...
- Seite 11 Relevant für den Einsatz in Ex-Zone-2-Gebieten nach ATEX 95 (Europäische Richtlinie 94/9/EG) Ausschließlich entsprechend etikettierte Geräte dürfen in Ex-Zone-2- Gebieten betrieben werden. Beim Betrieb der BAT-F-Typen mit Zulassungen 1 Merkmalswert G (ATEX-Zone-2) gilt: Verwenden Sie niemals Versorgungsspannung Merkmalswert K in Ex-Zone-2-Gebieten. II 3 G Ex nA IIC T4 Gc −40 °C ...
-
Seite 12: Relevant Für Den Einsatz In Explosionsgefährdeten Bereichen (Hazardous Locations, Class I, Division 2)
Bereichen (Hazardous Locations, Class I, Division 2) Ausschließlich die entsprechend gekennzeichneten Geräte dürfen in explosionsgefährdeten Bereichen Class I, Division 2 betrieben werden. Beim Betrieb der BAT-F-Typen in explosionsgefährdeten Bereichen, Class I, Division 2, gilt: Class I, Div. 2 Goups A, B, C and D Temperaturcode T4 Umgebung −40 °C ... -
Seite 13: E-Kennzeichnung
Union) betrieben werden, unter der Voraussetzung, dass es richtig konfi- guriert wurde. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538... -
Seite 14: Led- Oder Laser-Komponenten
Nutzungsbedingungen dieses Frequenzbereichs der jewei- ligen zuständigen Behörden zu befolgen. LED- oder Laser-Komponenten LED- oder LASER-Komponenten gemäß IEC 60825-1 (2014): LASER KLASSE 1 - CLASS 1 LASER PRODUCT. LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT Installation BAT-F Release 09 08/2015... -
Seite 15: Fcc-Hinweis
Zulassungsinhaber genehmigt sind, können die Befugnis des Nutzers erlöschen lassen, das Gerät zu betreiben. Hinweis zur Verwendung in den USA und Kanada Der folgende Abschnitt gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert US (USA/Kanada), die folgendermaßen gekennzeichnet sind: Contains Transmitter Module... - Seite 16 Antenne senkrecht zum Gerät und die anderen beiden Antennen im rechten Winkel zueinander angeordnet sind. Hinweis zur Verwendung in den USA und Kanada Der folgende Abschnitt gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert US (USA/Kanada), die folgendermaßen gekennzeichnet sind:...
- Seite 17 Hinweis (1): Bei Verwendung von 3 Antennen des Typs BAT-ANT-RSMA- 2AGN-R muss jede Antenne in eine andere Raumrichtung (x-y-z) ausge- richtet sein, sodass eine Antenne senkrecht zum Gerät und die anderen beiden Antennen im rechten Winkel zueinander angeordnet sind. Installation BAT-F Release 09 08/2015...
-
Seite 18: Recycling-Hinweis
Antennen zu verwenden, die in dieser Liste fehlen, ist verboten. Das 5-GHz-Band ist auf die Verwendung im Innenbereich beschränkt. Hinweis zur Verwendung in Thailand Dieser Hinweis gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert TH (Thailand): Dieses Gerät erfüllt die technischen Anforderungen der National Tele- communications Commission (NTC). -
Seite 19: Über Dieses Handbuch
Browser-Interface Client/Server-Struktur Ereignisbehandlung Ereignislogbuch Gleichzeitige Konfiguration mehrerer Geräte Grafische Benutzeroberfläche mit Netz-Layout SNMP/OPC-Gateway Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation BAT-F Release 09 08/2015... -
Seite 20: Beschreibung
Software-Optionen Temperaturbereich Zulassungen Die BAT-F-Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industriestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte arbeiten ohne Lüfter. Die Geräte erfüllen die Schutzarten IP65/67. - Seite 21 Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom- munikation über alle Ebenen des Unternehmens hinweg zu führen. Installation BAT-F...
-
Seite 22: Gerätename Und Produktcode
Nennspannungsbereich DC 60 V ... 250 V Nennspannungsbereich AC 110 V ... 230 V, 50 Hz ... 60 Hz Spannungsversorgung ausschließlich über PoE Spannungsversorgung über 7/8"-Stecker Nennspannung DC 24 V Tab. 1: Gerätename und Produktcode Installation BAT-F Release 09 08/2015... - Seite 23 8-polige, X-codierte M12-Buchse für 10/100/1000-Mbit/s-Twis- ted-Pair-Port Versorgungsspannung Merkmalswert P und W: 8-polige, X-codierte M12-Buchse für 10/100/1000-Mbit/s-PoE-PD- Port SFP-Schacht für 1000-Mbit/s-LWL- Port Ausführung: IP67-V1-Stecker nach IEC 61076-3-106, Variante 1 Tab. 1: Gerätename und Produktcode Installation BAT-F Release 09 08/2015...
- Seite 24 - Der Verantwortliche für den Bereich hat den Zugang für den Benutzer bewusst vorgese- hen. - Der Benutzer hat Kenntnis von den Zugangsmöglichkeiten, gleichgültig, ob er dazu ein Werkzeug benötigt. b. Bereich, der außerhalb des Benutzerbereichs liegt und der dem Instandhalter auch bei ein- geschaltetem Gerät zugänglich ist. Installation BAT-F Release 09 08/2015...
-
Seite 25: Geräteansicht
Bei Geräte-Varianten mit 1 WLAN-Modul: nicht vorhanden alternativ, abhängig von Geräte- Bei Geräte-Varianten mit 2 WLAN-Modulen: variante 3 × N-Buchse für WLAN-Modul 2 Bei Geräte-Varianten mit 1 WLAN-Modul: 3 × N-Buchse für WLAN-Modul 1 LED-Anzeigeelemente Installation BAT-F Release 09 08/2015... - Seite 26 Versorgungsspannung Merkmalswert W: 4-poliger 7/8"-Stecker Spannungsversorgungsanschluss 2 alternativ, abhängig von Geräte- Versorgungsspannung Merkmalswert C: variante 4-poliger 7/8"-Stecker Versorgungsspannung Merkmalswert K: 3-poliger 7/8"-Stecker Versorgungsspannung Merkmalswert P: nicht vorhanden Versorgungsspannung Merkmalswert W: 4-poliger 7/8"-Stecker Anschluss für Schutzerde Installation BAT-F Release 09 08/2015...
-
Seite 27: Spannungsversorgung
Ihr Gerät ist ein PD (Powered Device). Als PoE-Spannungsquelle dient ein am PoE-PD-Port über Twisted-Pair-Kabel angeschlossenes PSE (Power Sourcing Equipment). Durch die PoE-Spannungsversorgung entfällt die Not- wendigkeit einer separaten Spannungsversorgung für Ihr Gerät. Weitere Informationen finden Sie unter „10/100/1000-Mbit/s-PoE-PD-Port” auf Seite Installation BAT-F Release 09 08/2015... -
Seite 28: Versorgungsspannung Merkmalswert W
Sie haben die Möglichkeit, an einem Combo-Port alternativ ein Twisted-Pair- Kabel über eine RJ45-Buchse oder einen Lichtwellenleiter über einen SFP-Transceiver anzuschließen. Führen Sie in die Buchse des Combo-Ports ausschließlich Stecker oder SFP-Transceiver ein, die Sie für die Datenübertragung nutzen möchten. Installation BAT-F Release 09 08/2015... - Seite 29 Das Gehäuse des Ports ist galvanisch mit dem Gerätegehäuse verbunden. 1000-Mbit/s-LWL-Port Dieser Port ist als IP67-V1-Stecker nach IEC 61076-3-106, Variante 1, ausgeführt. Der 1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponen- ten entsprechend der Norm IEEE 802.3 1000BASE-SX/1000BASE-LX anzuschließen. Dieser Port unterstützt: Vollduplex-Betrieb Installation BAT-F Release 09 08/2015...
-
Seite 30: 10/100/1000-Mbit/S-Twisted-Pair-Port (Optional)
Negative V M12 8-polig (X-codiert) Pin 10/100 Mbit/s 1000 Mbit/s BI_DB+ Negative V RX− BI_DB− Negative V BI_DA+ Positive V TX− BI_DA− Positive V — BI_DC+ — — BI_DC− — — BI_DD− — — BI_DD+ — Installation BAT-F Release 09 08/2015... -
Seite 31: Anschlüsse Für Antennen
Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwendbaren Antennen und des passenden Antennenzubehörs. Sie finden dieses Dokument als PDF-Datei auf der beigelegten CD/DVD oder als Download auf den Hirschmann-Produktseiten (www.hirschmann.com). Anzeigeelemente Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft- ware. -
Seite 32: Bedeutung Der Leds
Mindestens ein WLAN-Netz definiert und WLAN-Modul akti- viert. Das WLAN-Modul sendet Beacons. grün invers blitzend Anzahl der Blitzer = Anzahl der verbundenen WLAN-Stationen und P2P-Funkstrecken, danach folgt eine Pause. grün blinkend DFS Scanning oder anderer Scan-Vorgang. blinkend Hardwarefehler im WLAN-Modul erkannt. Installation BAT-F Release 09 08/2015... -
Seite 33: Portstatus
Weitere Informationen finden Sie hier: – Tabelle 3 auf Seite 34 BAT-F-Gerät. Das Anschließen eines BAT-F-Gerätes ermöglicht Ihnen die automatisierte Konfiguration einer Punkt-zu-Punkt-WLAN-Strecke durch die direkte Verbindung von 2 Geräten über die serielle Schnittstelle. Weitere Informationen finden Sie hier: –... - Seite 34 Siehe „Zubehör” auf Seite 67. Pins der M12-Buchse am Pinzuordnung für die Verbindung Pins der M12-Buchse am Gerät mit einem Kabel Gerät Tab. 4: Pinzuordnung für die Verbindung mit einem Kabel: 8-polige, A-codierte M12-Buchse zu 8-poliger, A-codierter M12-Buchse (Punkt-zu-Punkt-WLAN-Strecke) Installation BAT-F Release 09 08/2015...
-
Seite 35: Aca21-M12-Schnittstelle
Speichern/Laden der Konfiguration und von Diagnosefunktionen und zum Laden der Software. Diese Schnittstelle ist als 5-polige, A-codierte M12-Buchse mit Schirmung ausgeführt. Anmerkung: Der für bestimmte Hirschmann-Geräte als Zubehör erhältliche AutoConfiguration-Adapter ACA11-M12 ist inkompatibel zu BAT-F-Geräten. Funktion N.C. Nicht belegt... -
Seite 36: Reset-Taster
Anmerkung: Der Reset-Taster befindet sich hinter einem schraubbaren IP67-Druckausgleichselement (Zulassungen 1 Merkmalswert F und G) oder IP67-Schutzkappe (Zulassungen 1 Merkmalswert I, K, M und 9). Das Anzugsdrehmoment beträgt 0,5 Nm bis 1,0 Nm. Weitere Informationen finden Sie unter „Gerät zurücksetzen” auf Seite Installation BAT-F Release 09 08/2015... -
Seite 37: Installation
Spannungsversorgung und Meldeleitungen verdrahten Gerät in Betrieb nehmen Datenkabel anschließen Paketinhalt prüfen Überprüfen Sie, ob das Paket alle unter „Lieferumfang” auf Seite 65 genannten Positionen enthält. Überprüfen Sie die Einzelteile auf Transportschäden. Installation BAT-F Release 09 08/2015... -
Seite 38: Gerät Montieren Und Erden
An einen Mast montieren Sie haben die Möglichkeit, das Gerät mit einem Masthalterungsset an einen Mast, an ein Rohr, an eine Strebe oder eine ähnliche, stabile Konstruktion zu montieren. Das Masthalterungsset erhalten Sie als Zubehör. Installation BAT-F Release 09 08/2015... -
Seite 39: Erden
Achten Sie darauf, dass die Befestigungsscheiben den abisolierten Teil des Erdungsleiters vollständig bedecken. Ziehen Sie die Erdungsschraube an. SFP-Transceiver montieren (optional) Verwenden Sie ausschließlich SFP-Transceiver von Hirschmann, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 67. Das als Zubehör erhältliche SFP-Montagewerkzeug erleichtert Ihnen das Einschieben der SFP-Transceiver. -
Seite 40: Antennen Montieren
Tab. 6: Antennenanschlüsse Falls Sie an 2 BAT-F-Geräten Antennen an 2 WLAN-Modulen anschließen, sorgen Sie für einen Abstand von mindestens 2 m zwischen den BAT-F- Geräten. Falls Sie mehrere Antennen an ein WLAN-Modul anschließen möchten, rich- ten Sie die Antennen so aus, dass die Antennenspitzen sternförmig ausein- anderweisen. -
Seite 41: Spannungsversorgung Und Meldeleitungen Verdrahten
Siehe „Versorgungsspannung” auf Seite 8. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt. Sie haben die Möglichkeit, die Versorgungsspannung redundant einzuspei- sen, wobei keine Lastverteilung besteht. Installation BAT-F Release 09 08/2015... -
Seite 42: Versorgungsspannung Merkmalswert C
ELEKTRISCHER SCHLAG Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Installation BAT-F Release 09 08/2015... -
Seite 43: Versorgungsspannung Merkmalswert W
Versorgungsspannung Merkmalswert W: Typ und Größe der Versor- gungsspannung, Pinbelegung am Gerät Führen Sie für jede anzuschließende Versorgungsspannung die folgenden Handlungsschritte aus: Verbinden Sie die Leiter für die Versorgungsspannung entsprechend der Pinbelegung mit einer geeigneten Buchse. Installation BAT-F Release 09 08/2015... -
Seite 44: Meldekontakt
Mit dem Anlegen der Versorgungsspannung über einen 7/8"-Stecker oder über ein Twisted-Pair-Kabel (Power-over-Ethernet) nehmen Sie das Gerät in Betrieb. 2.6.1 Spannungsversorgung über 7/8"-Stecker anlegen Stecken Sie die Buchse in den 7/8"-Stecker am Gerät. Schalten Sie die Versorgungsspannung ein. Installation BAT-F Release 09 08/2015... -
Seite 45: Spannungsversorgung Über Poe Anlegen
Ports ausschließlich mit SX-Ports und LX-Ports ausschließlich mit LX- Ports verbinden. Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. 2.7.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Weitere Informationen finden Sie unter „10/100/1000-Mbit/s-Twisted-Pair- Port (optional)” auf Seite Schließen Sie die Datenkabel entsprechend Ihren Anforderungen an. Installation BAT-F Release 09 08/2015... -
Seite 46: Grundeinstellungen Vornehmen
Konfiguration über DHCP (Option 82) AutoConfiguration Adapter Informationen zu den Grundeinstellungen des Gerätes und zum Lieferzu- stand finden Sie in folgenden Dokumenten der mitgelieferten CD/DVD: Anwender-Handbuch Konfigurations- und Administrationsleitfaden Anwender-Handbuch Betriebs- und Wartungsleitfaden Installation BAT-F Release 09 08/2015... -
Seite 47: Sendeleistung Konfigurieren
Öffnen Sie den Dialog Konfiguration > Wireless-LAN > Allgemein. Legen Sie in der Registerkarte „Allgemein“ im Rahmen „Allgemein“ das Land fest, in dem Sie das Gerät installieren, und klicken Sie die Schalt- fläche „Setzen“. Installation BAT-F Release 09 08/2015... - Seite 48 Ziehen Sie vom Antennen-Gewinn die Dämpfung durch Kabel und durch zum Überspannungsschutz installierte Geräte ab. Den ermittelten Wert geben Sie im Feld „Antennen-Gewinn“ ein. Um den Wert zu speichern, klicken Sie die Schaltfläche „Setzen“. Installation BAT-F Release 09 08/2015...
-
Seite 49: Gerät Zurücksetzen
Sie deshalb vor dem Zurücksetzen die aktuelle Konfiguration auf ein exter- nes Medium. Halten Sie den Reset-Taster 6 bis 9 Sekunden gedrückt. Während dieser Aktion leuchten alle LEDs. Das Gerät startet anschließend mit den Werkseinstellungen. Installation BAT-F Release 09 08/2015... -
Seite 50: Kundenspezifische Konfiguration Laden
Sie haben die Möglichkeit, alternativ zur Standardkonfiguration eine im Gerät gespeicherte kundenspezifische Konfiguration zu laden. Halten Sie den Reset-Taster mindestens 16 Sekunden gedrückt. Wenn im Gerät keine kundenspezifische Konfiguration gespeichert ist, star- tet das Gerät neu (= weicher Reset/Reboot). Installation BAT-F Release 09 08/2015... -
Seite 51: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 52: Demontage
Drücken Sie das SFP-Montagewerkzeug sanft in Richtung der Verriege- lung, sodass die Widerhaken in den Bügel greifen. Ziehen Sie den SFP-Transceiver mit dem Montagewerkzeug aus dem Schacht. Verschließen Sie den Schacht mit der Schutzkappe. Installation BAT-F Release 09 08/2015... -
Seite 53: Technische Daten
> 10 ms bei 98 V AC brückung Überstromschutz am Eingang nicht wechselbare Schmelzsicherung Vorsicherung pro Spannungs- Nenngröße: 2,5 A eingang Charakteristik: Slow Blow Einschaltspitzenstrom 14 A Versorgungsspan- Spannungsversorgung ausschließlich über PoE nung Merkmalswert P Installation BAT-F Release 09 08/2015... - Seite 54 Verschmutzungsgrad Schutzklassen Laserschutz Klasse 1 nach IEC 60825-1 Schutzart IP65/67 a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät b. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“, ansonsten gilt der Standardtemperaturbereich. Installation BAT-F Release 09 08/2015...
-
Seite 55: Maßzeichnungen
Maßzeichnungen 12.24 7.24 2.87 Abb. 3: Abmessungen der Gerätevarianten und Abstände der Aufhängung. inch 74,37 12.24 2.93 Abb. 4: Abmessungen der Gerätevarianten mit Schlagschutz. Installation BAT-F Release 09 08/2015... - Seite 56 7.24 Abb. 5: Abstände der Aufhängung mit Schlagschutz. Installation BAT-F Release 09 08/2015...
-
Seite 57: Empfangsempfindlichkeit, Sendeleistung Und Datenrate Nach Ieee 802.11A/B/G/N
Grund dafür sind nationale Normen. Datenrate Typische Sendeleistung Typische Empfangsempfindlich- keit 06 Mbps 16 dBm −93 dBm 09 Mbps 16 dBm −93 dBm 12 Mbps 16 dBm −93 dBm Tab. 11: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11a Installation BAT-F Release 09 08/2015... - Seite 58 −86 dBm MCS3 18 dBm −82 dBm MCS4 18 dBm −79 dBm MCS5 16 dBm −75 dBm Tab. 14: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 2,412 GHz bis 2,472 GHz Installation BAT-F Release 09 08/2015...
- Seite 59 −73 dBm MCS8 20 dBm −92 dBm MCS9 20 dBm −91 dBm MCS10 19 dBm −89 dBm Tab. 15: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 09 08/2015...
- Seite 60 -93 dBm 18Mbps 10 dBm -91 dBm 24Mbps 10 dBm -88 dBm 36Mbps 9 dBm -84 dBm 48Mbps 7 dBm -80 dBm 54Mbps 6 dBm -79 dBm Tab. 16: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11a Installation BAT-F Release 09 08/2015...
- Seite 61 -79 dBm MCS13 16 dBm -75 dBm MCS14 15 dBm -73 dBm MCS15 15 dBm -72 dBm Tab. 19: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 2,412 GHz bis 2,472 GHz Installation BAT-F Release 09 08/2015...
- Seite 62 -91 dBm MCS18 8 dBm -89 dBm MCS19 8 dBm -84 dBm MCS20 3 dBm -81 dBm Tab. 20: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 09 08/2015...
-
Seite 63: Emv Und Festigkeit
300 A/m EMV-Störaussendung EN 55022 Klasse B FCC 47 CFR Part 15 Klasse A Festigkeit Vibration IEC 60068-2-6 Test FC Prüfschärfegrade nach IEC 61131-2 Schock IEC 60068-2-27 Test Ea Prüfschärfegrad nach IEC 61131-2, EN 50155 Installation BAT-F Release 09 08/2015... -
Seite 64: Netzausdehnung
10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Leistungsaufnahme/Leistungsabgabe Bedingungen Maximale Leistungsabgabe Leistungsaufnahme Bei Bestückung mit 1 WLAN-Modul 12,95 W 44,19 BTU (IT)/h Bei Bestückung mit 2 WLAN-Modulen 17,5 W 59,71 BTU (IT)/h Installation BAT-F Release 09 08/2015... -
Seite 65: Lieferumfang
Schutzkappe (V1, Kunststoff) für SFP-Schacht vormontiert 1 × Schutzschraube (M12, Metall) für Meldekontakt vormontiert 3 × oder 4 × Schutzschraube (M12, Metall) für Schnittstellen vormontiert (abhängig von Geräte- variante) Abb. 6: Zubehörliste für Gerätevarianten mit Konfiguration Merkmalswert Z Installation BAT-F Release 09 08/2015... - Seite 66 Schutzkappe (7/8", Kunststoff) für Spannungsversorgungsanschluss vormontiert 1 × Schutzschraube (M12, Kunststoff) für Meldekontakt vormontiert 3 × oder 4 × Schutzschraube (M12, Kunststoff) für Schnittstellen vormontiert (abhängig von Geräte- variante) Abb. 7: Zubehörliste für Gerätevarianten mit der Konfiguration Merkmalswert 9 Installation BAT-F Release 09 08/2015...
- Seite 67 Für optimale Empfangs- und Sendeleistungen benötigen Sie Antennen, die sich für den jeweiligen Anwendungsfall eignen. Bei der Auswahl von geeigneten Antennen unterstützt Sie der BAT-Planner von Hirschmann, den Sie kostenfrei auf www.hirschmann.com erhalten. Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwendba- ren Antennen und des passenden Antennenzubehörs.
- Seite 68 NETCOM GmbH Terminalkabel: M12-Stecker, 8-polig auf DB9-Buchse 942 087-001 Schutzschraube für M12-Buchse, Metall, IP67 (25 Stück) 942 057-001 Schutzschraube für M12-Stecker, Metall, IP67 (10 Stück) 942 115-001 Schutzkappe für 7/8“-Stecker, Metall, IP67 (10 Stück) 942 111-001 Installation BAT-F Release 09 08/2015...
-
Seite 69: Zugrundeliegende Technische Normen
Class I and Class II, Division 2, and Class III, Divisions 1 and 2, Hazardous (Classified) Locations IEEE 802.1D MAC Bridges (switching function) IEEE 802.1Q Virtual LANs (VLANs, MRP, Spanning Tree) IEEE 802.1w Rapid Reconfiguration IEEE 802.11a/b/g/h/n WLAN IEEE 802.3 Ethernet Installation BAT-F Release 09 08/2015... - Seite 70 Gerätegehäuse steht. Wenn Ihr Gerät über eine Schiffszulassung nach Germanischer Lloyd verfügt, finden Sie das Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfah- ren Sie auf der Hirschmann-Website unter www.hirschmann.com in den Produktinformationen. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung.
-
Seite 71: Weitere Unterstützung
Der Support reicht von der Inbetriebnahme über den Bereitschafts- service bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen.
