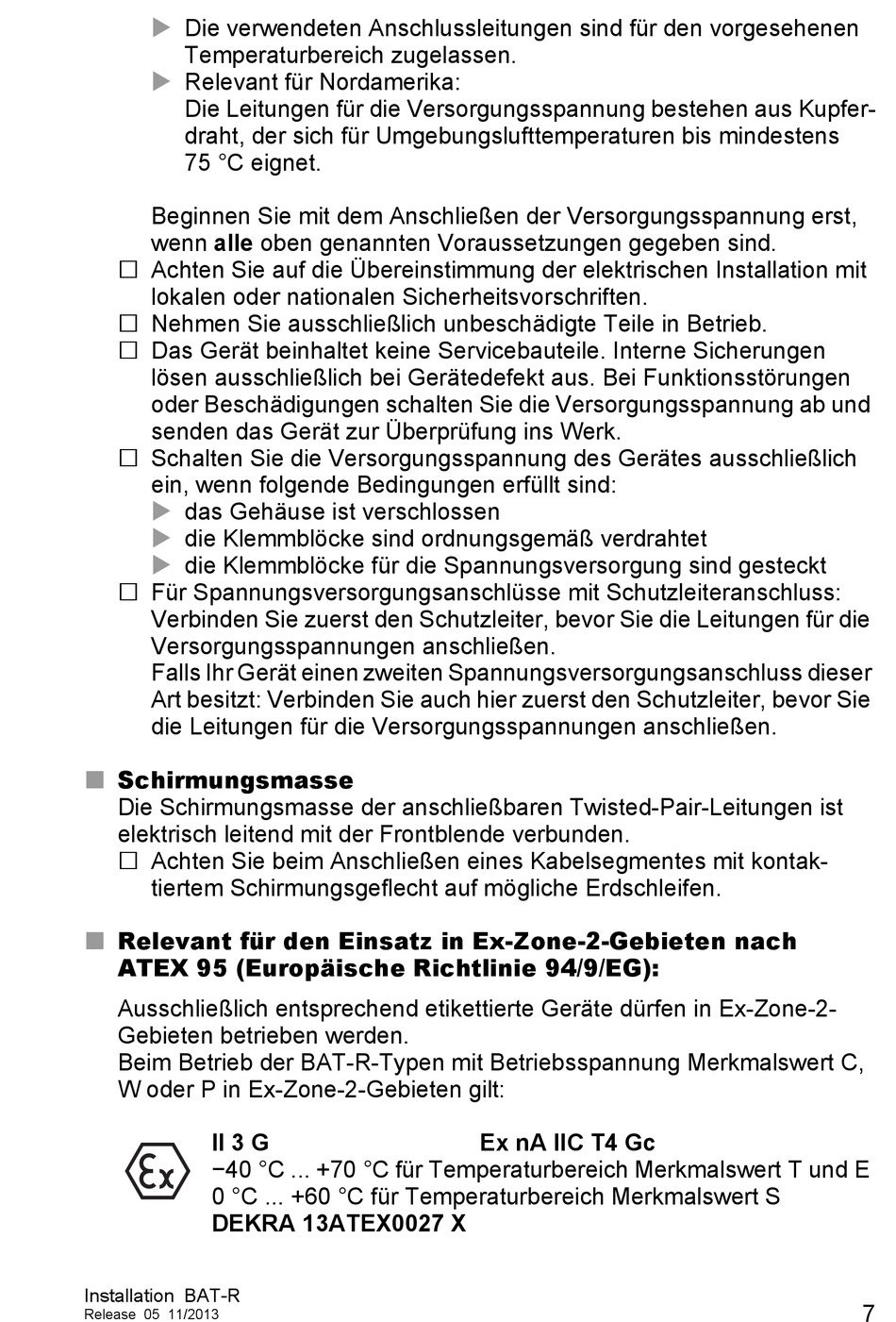

Hirschmann BAT-R Handbuch Seite 7

 Die verwendeten Anschlussleitungen sind für den vorgesehenen
Temperaturbereich zugelassen.

Relevant für Nordamerika:
Die Leitungen für die Versorgungsspannung bestehen aus Kupfer-
draht, der sich für Umgebungslufttemperaturen bis mindestens
75 °C eignet.
Beginnen Sie mit dem Anschließen der Versorgungsspannung erst,
wenn alle oben genannten Voraussetzungen gegeben sind.
 Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
 Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb.
 Das Gerät beinhaltet keine Servicebauteile. Interne Sicherungen
lösen ausschließlich bei Gerätedefekt aus. Bei Funktionsstörungen
oder Beschädigungen schalten Sie die Versorgungsspannung ab und
senden das Gerät zur Überprüfung ins Werk.
 Schalten Sie die Versorgungsspannung des Gerätes ausschließlich
ein, wenn folgende Bedingungen erfüllt sind:
 das Gehäuse ist verschlossen

die Klemmblöcke sind ordnungsgemäß verdrahtet
 die Klemmblöcke für die Spannungsversorgung sind gesteckt
 Für Spannungsversorgungsanschlüsse mit Schutzleiteranschluss:
Verbinden Sie zuerst den Schutzleiter, bevor Sie die Leitungen für die
Versorgungsspannungen anschließen.
Falls Ihr Gerät einen zweiten Spannungsversorgungsanschluss dieser
Art besitzt: Verbinden Sie auch hier zuerst den Schutzleiter, bevor Sie
die Leitungen für die Versorgungsspannungen anschließen.
Schirmungsmasse

Die Schirmungsmasse der anschließbaren Twisted-Pair-Leitungen ist
elektrisch leitend mit der Frontblende verbunden.
 Achten Sie beim Anschließen eines Kabelsegmentes mit kontak-
tiertem Schirmungsgeflecht auf mögliche Erdschleifen.
Relevant für den Einsatz in Ex-Zone-2-Gebieten nach

ATEX 95 (Europäische Richtlinie 94/9/EG):
Ausschließlich entsprechend etikettierte Geräte dürfen in Ex-Zone-2-
Gebieten betrieben werden.
Beim Betrieb der BAT-R-Typen mit Betriebsspannung Merkmalswert C,
W oder P in Ex-Zone-2-Gebieten gilt:
II 3 G
−40 °C ... +70 °C für Temperaturbereich Merkmalswert T und E
0 °C ... +60 °C für Temperaturbereich Merkmalswert S
DEKRA 13ATEX0027 X
Installation BAT-R
Release 05 11/2013
Ex nA IIC T4 Gc
7
