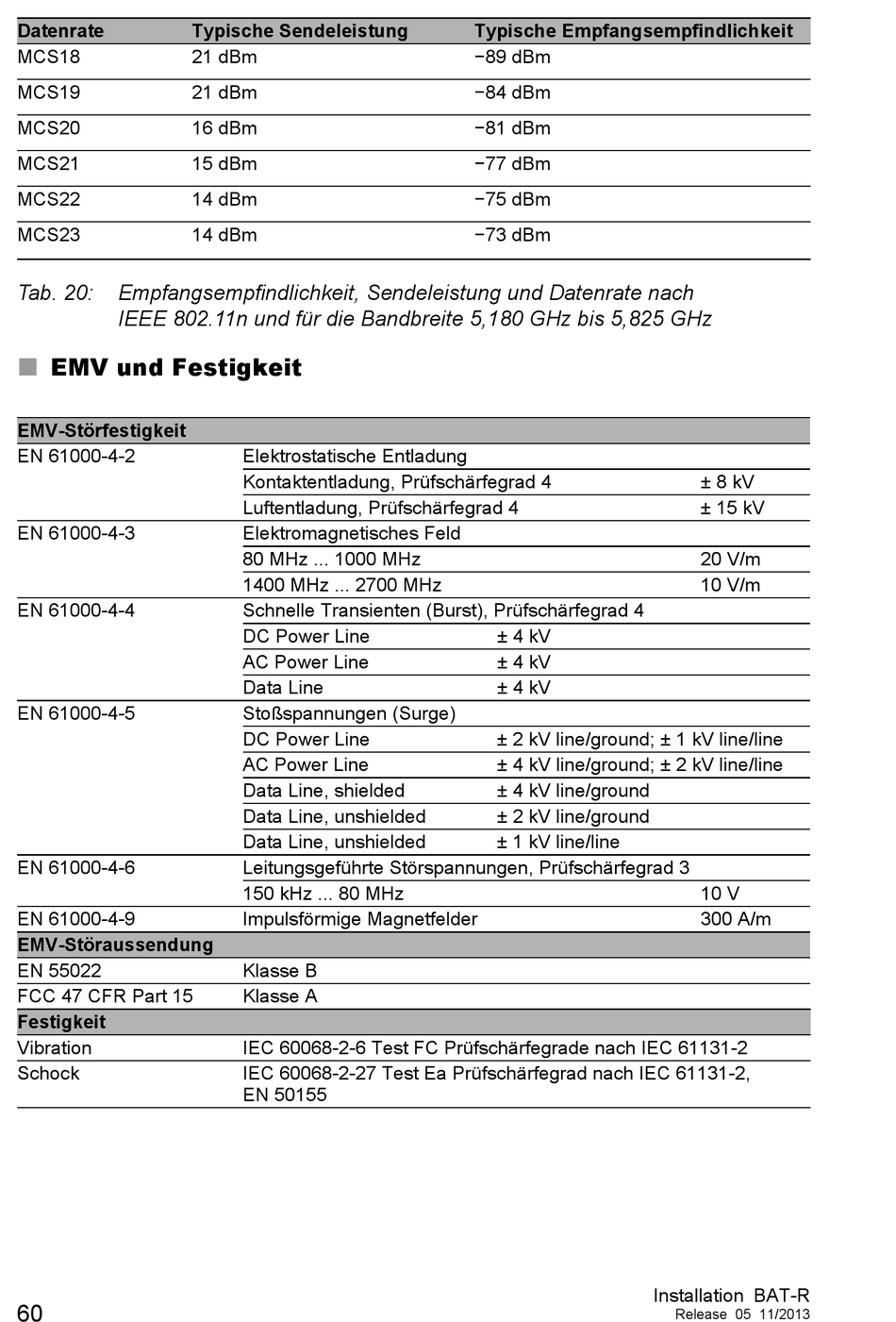

Emv Und Festigkeit - Hirschmann Bat-R Handbuch

Datenrate
MCS18
MCS19
MCS20
MCS21
MCS22
MCS23
Tab. 20: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach
IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz

EMV und Festigkeit


EMV-Störfestigkeit
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-9
EMV-Störaussendung
EN 55022
FCC 47 CFR Part 15
Festigkeit
Vibration
Schock
60
Typische Sendeleistung
21 dBm
21 dBm
16 dBm
15 dBm
14 dBm
14 dBm
Elektrostatische Entladung
Kontaktentladung, Prüfschärfegrad 4
Luftentladung, Prüfschärfegrad 4
Elektromagnetisches Feld
80 MHz ... 1000 MHz
1400 MHz ... 2700 MHz
Schnelle Transienten (Burst), Prüfschärfegrad 4
DC Power Line
AC Power Line
Data Line
Stoßspannungen (Surge)
DC Power Line
AC Power Line
Data Line, shielded
Data Line, unshielded
Data Line, unshielded
Leitungsgeführte Störspannungen, Prüfschärfegrad 3
150 kHz ... 80 MHz
Impulsförmige Magnetfelder
Klasse B
Klasse A
IEC 60068-2-6 Test FC Prüfschärfegrade nach IEC 61131-2
IEC 60068-2-27 Test Ea Prüfschärfegrad nach IEC 61131-2,
EN 50155
Typische Empfangsempfindlichkeit
−89 dBm
−84 dBm
−81 dBm
−77 dBm
−75 dBm
−73 dBm
± 4 kV
± 4 kV
± 4 kV
± 2 kV line/ground; ± 1 kV line/line
± 4 kV line/ground; ± 2 kV line/line
± 4 kV line/ground
± 2 kV line/ground
± 1 kV line/line
± 8 kV
± 15 kV
20 V/m
10 V/m
10 V
300 A/m
Installation BAT-R
Release 05 11/2013
