Hirschmann BAT-R Handbuch Seite 28

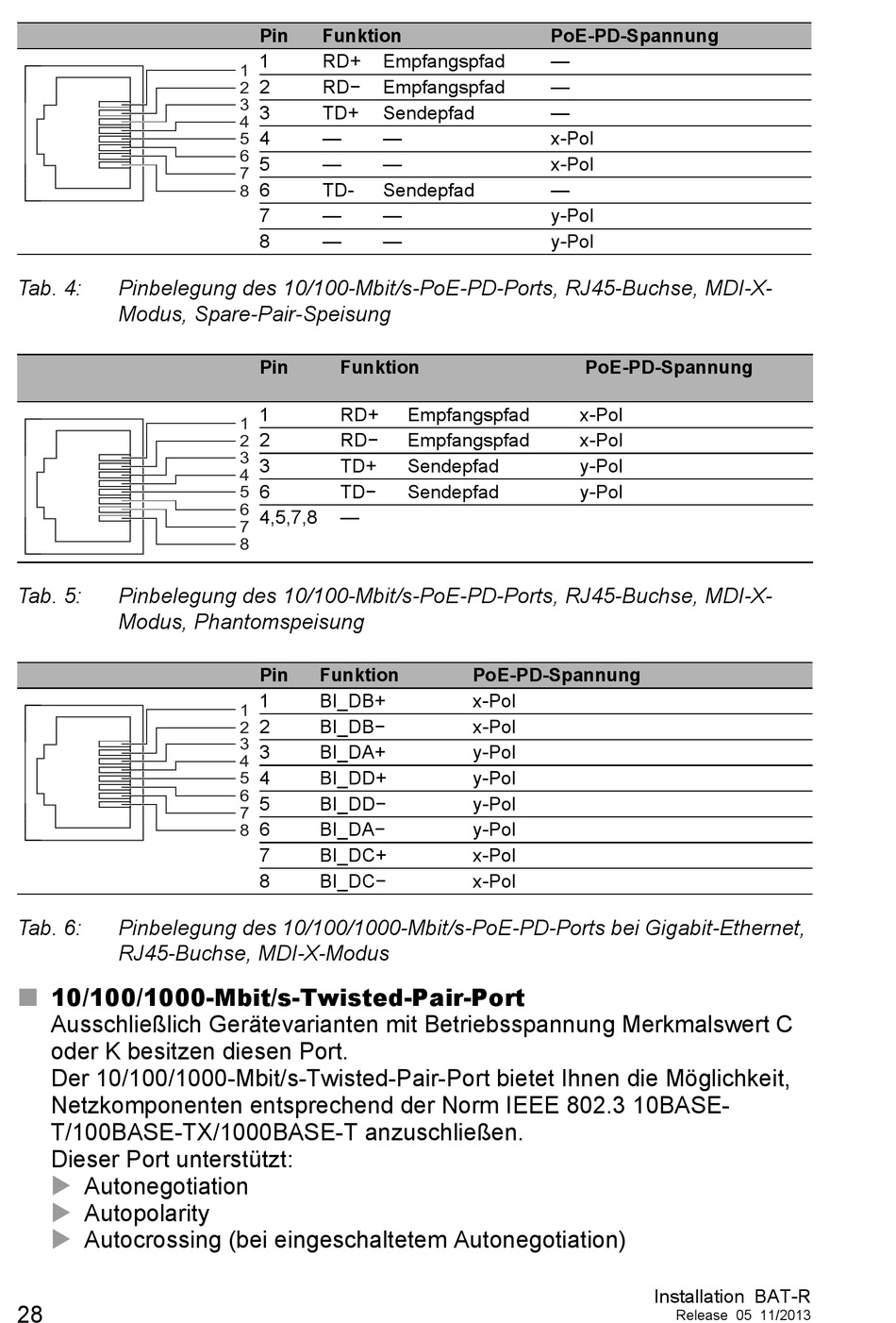

Tab. 4: Pinbelegung des 10/100-Mbit/s-PoE-PD-Ports, RJ45-Buchse, MDI-X-
Modus, Spare-Pair-Speisung
Tab. 5: Pinbelegung des 10/100-Mbit/s-PoE-PD-Ports, RJ45-Buchse, MDI-X-
Modus, Phantomspeisung
Tab. 6: Pinbelegung des 10/100/1000-Mbit/s-PoE-PD-Ports bei Gigabit-Ethernet,
RJ45-Buchse, MDI-X-Modus
10/100/1000-Mbit/s-Twisted-Pair-Port

Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C
oder K besitzen diesen Port.
Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit,
Netzkomponenten entsprechend der Norm IEEE 802.3 10BASE-
T/100BASE-TX/1000BASE-T anzuschließen.
Dieser Port unterstützt:
 Autonegotiation

Autopolarity

Autocrossing (bei eingeschaltetem Autonegotiation)
28
Pin Funktion
1 RD+ Empfangspfad
1
2 RD− Empfangspfad
2
3
3 TD+ Sendepfad
4
4 — —
5
6
5 — —
7
6 TD- Sendepfad
8
7 — —
8 — —
Pin Funktion
1 RD+ Empfangspfad
1
2 RD− Empfangspfad
2
3
3 TD+ Sendepfad
4
6 TD− Sendepfad
5
6
4,5,7,8 —
7
8
Pin Funktion
1 BI_DB+
1
2 BI_DB−
2
3
3 BI_DA+
4
4 BI_DD+
5
6
5 BI_DD−
7
6 BI_DA−
8
7 BI_DC+
8 BI_DC−
PoE-PD-Spannung
—
—
—
x-Pol
x-Pol
—
y-Pol
y-Pol
PoE-PD-Spannung
x-Pol
x-Pol
y-Pol
y-Pol
PoE-PD-Spannung
x-Pol
x-Pol
y-Pol
y-Pol
y-Pol
y-Pol
x-Pol
x-Pol
Installation BAT-R
Release 05 11/2013
