Betriebsspannung Merkmalswert K

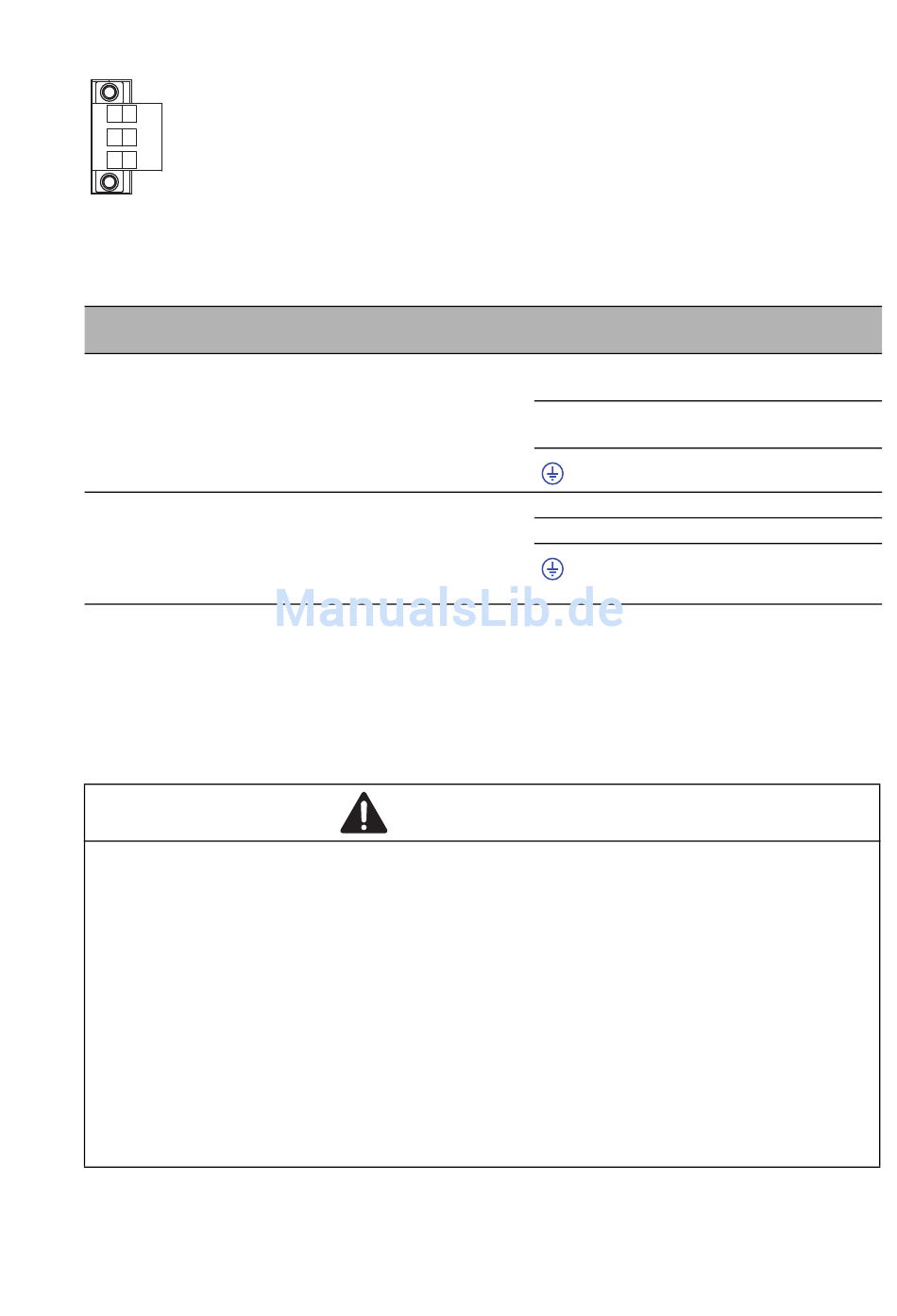

Abb. 5: Betriebsspannung Merkmalswert K: 3-poliger Klemmblock mit
Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Wechselspannung
Tab. 14: Betriebsspannung Merkmalswert K: Typ und Größe der Versorgungs-
spannung, Pinbelegung am Gerät
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
ELEKTRISCHER SCHLAG
Beginnen Sie mit dem Anschließen der Versorgungsspannung erst, wenn
alle oben genannten Voraussetzungen gegeben sind.
Siehe „Versorgungsspannung" auf Seite 5.
Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in
einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal-
tungspersonal Zugang hat.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Installation BAT-R
Release 05 11/2013
Größe der Versorgungs-
spannung
Nennspannungsbereich DC
60 V ... 250 V
Spannungsbereich DC inklu-
sive maximaler Toleranzen
48 V ... 320 V
Nennspannungsbereich AC
110 V ... 230 V, 50 Hz ... 60 Hz
Spannungsbereich AC inklu-
sive maximaler Toleranzen
88 V ... 265 V, 47 Hz ... 63 Hz
WARNUNG
Pinbelegung am Gerät
+/L Plus-Pol der Versorgungsspan-
nung
−/N Minus-Pol der Versorgungsspan-
nung
Schutzleiter
+/L Außenleiter
−/N Neutralleiter
Schutzleiter
