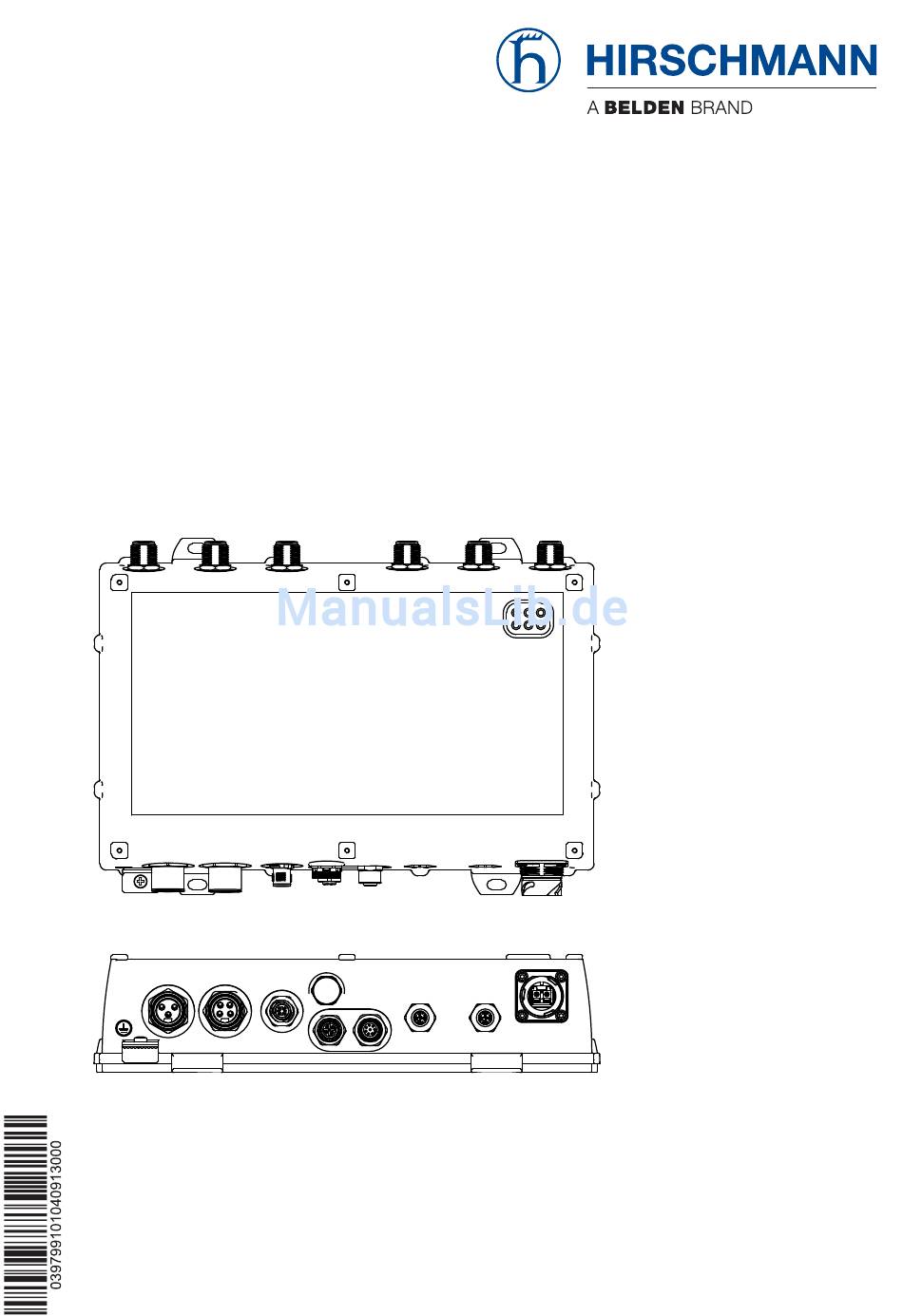

Anwender-Handbuch
Installation
Open Dual-Band Industrial Access-Point / Client / Access-
Bridge
OpenBAT-Familie: BAT-F
Installation BAT-F
Technische Unterstützung
Release 04 09/2013
https://hirschmann-support.belden.eu.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hirschmann BAT-F

Inhaltszusammenfassung für Hirschmann BAT-F

  • Seite 1 Anwender-Handbuch Installation Open Dual-Band Industrial Access-Point / Client / Access- Bridge OpenBAT-Familie: BAT-F Installation BAT-F Technische Unterstützung Release 04 09/2013 https://hirschmann-support.belden.eu.com...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.

  • Seite 3: Inhaltsverzeichnis

    1.9.1 V.24-Schnittstelle (externes Management) 1.9.2 ACA21-M12-Schnittstelle 1.10 Meldekontakt 1.11 Bedienelement (Reset-Taster) Installation Übersicht Paket auspacken und Inhalt prüfen Gerät montieren und erden 2.3.1 Auf oder an eine ebene Fläche montieren 2.3.2 An einen Mast montieren 2.3.3 Erden Installation BAT-F Release 04 09/2013...
  • Seite 4 2.8.1 Gigabit-Combo-Port 2.8.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Konfiguration Grundeinstellungen vornehmen Konfigurieren von Antennen Bedienung Konfiguration zurücksetzen (harter Reset) Gerät neu starten (weicher Reset/Reboot) Konfiguration laden Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Weitere Unterstützung Installation BAT-F Release 04 09/2013...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bestimmungsgemäßer Gebrauch   Verwenden Sie das Gerät ausschließlich für die Einsatzfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbu- ches beschreiben. Betreiben Sie das Gerät ausschließlich innerhalb der technischen Spezifikationen. Versorgungsspannung  Anmerkung: Die Versorgungsspannung ist galvanisch vom Gehäuse getrennt.
  • Seite 6 Siehe „Allgemeine techni- sche Daten” auf Seite 51.  Der Adernquerschnitt der Versorgungsleitung am Eingang beträgt mindestens 1 mm² (Nordamerika: AWG16).  Der Leitungsquerschnitt des Schutzleiters ist gleich groß oder größer als der Leitungsquerschnitt der Versorgungsspannungslei- tungen. Installation BAT-F Release 04 09/2013...
  • Seite 7 Gerät zur Überprüfung ins Werk. Schirmungsmasse  Die Schirmungsmasse der anschließbaren Twisted-Pair-Leitungen ist elektrisch leitend mit dem Metallgehäuse des Gerätes verbunden.  Achten Sie beim Anschließen eines Kabelsegmentes mit kontak- tiertem Schirmungsgeflecht auf mögliche Erdschleifen. Installation BAT-F Release 04 09/2013...
  • Seite 8  Schließen Sie ausschließlich Komponenten an das Gerät an, die sich für die Umgebungslufttemperatur des Anwendungsfalles eignen. Blitzschutz   Beachten Sie die Hinweise im „WLAN Outdoor Guide“, Kapitel „Blitz- und Überspannungsschutz“.  Installieren Sie an jedem Ethernet-Kabel im Außenbereich Überspan- nungsschutzgeräte. Installation BAT-F Release 04 09/2013...

  • Seite 9: Anforderung An Die Qualifikation Des Personals

    Verwenden Sie die Geräte ausschließlich, wie im vorliegenden Hand- buch vorgesehen. Beachten Sie insbesondere die Warnungen und sicherheitsrelevanten Hinweise.  Eventuell notwendige Arbeiten an der Elektroinstallation dürfen ausschließlich von einer hierfür ausgebildeten Fachkraft durchgeführt werden. Installation BAT-F Release 04 09/2013...

  • Seite 10: Nationale Und Internationale Sicherheitsvorschriften

    Union) betrieben werden, unter der Voraussetzung, dass es richtig konfi- guriert wurde. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538...

  • Seite 11: Fcc-Hinweis

    FCC-Hinweis  Der folgende Abschnitt gilt für BAT-F-Varianten mit dem Merkmalswert US (USA/Kanada). Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:  Dieses Gerät darf keine schädlichen Störeinflüsse erzeugen, und  Dieses Gerät muss alle empfangenen Störeinflüsse aufnehmen können, einschließlich Störungen, die einen fehlerhaften Betrieb...

  • Seite 12: Recycling-Hinweis

    Antenne senkrecht zum Gerät und die anderen beiden Antennen im rechten Winkel zueinander angeordnet sind. Recycling-Hinweis  Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation BAT-F Release 04 09/2013...

  • Seite 13: Über Dieses Handbuch

    Grafische Benutzeroberfläche mit Netz-Layout  Autotopologie-Erkennung  Ereignislogbuch  Ereignisbehandlung  Client/Server-Struktur  Browser-Interface  ActiveX-Control für SCADA-Integration  SNMP/OPC-Gateway. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen:  Aufzählung Arbeitsschritt  Zwischenüberschrift  Installation BAT-F Release 04 09/2013...

  • Seite 14: Beschreibung

    Access-Point oder Client  Installationsbereich  Software-Optionen Die BAT-F-Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industriestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte arbeiten ohne Lüfter.

  • Seite 15: Gerätename Und Produktcode

    Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Gerätename und Produktcode Der Gerätename entspricht dem Produktcode.
  • Seite 16 PoE Nennspannung DC 24 V nicht vorhanden Zulassungen 1 Substation-Anwendungen (EN 61850) Bahnanwendungen (EN 50155) Keine weiteren Zulassungen Zulassungen 2 Keine weiteren Zulassungen Montage Benutzerbereich Innen Instandhaltungsbereich Innen Außenbereich Tab. 1: Gerätename und Produktcode Installation BAT-F Release 04 09/2013...
  • Seite 17 - Der Verantwortliche für den Bereich hat den Zugang für den Benutzer bewusst vorge- sehen. - Der Benutzer hat Kenntnis von den Zugangsmöglichkeiten, gleichgültig, ob er dazu ein Werkzeug benötigt. b. Bereich, der außerhalb des Benutzerbereichs liegt und der dem Instandhalter auch bei eingeschaltetem Gerät zugänglich ist. Installation BAT-F Release 04 09/2013...
  • Seite 18 Abb. 1: Beispiel für eine Gerätebezeichnung: BAT-FEUW99AWW99DO5T6E9999H Installation BAT-F Release 04 09/2013...

  • Seite 19: Kombinationsmöglichkeiten

    B9D; B99; C9D; C99; 99D; 999; BAT-F AU; EU; WW9; A; C KC; KK; I9; 99 B; D O5 T6; 99 E; S; T A9D; A99; Z; 9 W99; B9D; B99; C9D; C99; 99D; 999; Tab. 2: Kombinationsmöglichkeiten der BAT-F-Gerätevarianten...

  • Seite 20: Geräteansicht

    Geräte- Bei Geräte-Varianten mit 2 WLAN-Modulen: variante 3 × N-Buchse für WLAN-Modul 2 Bei Geräte-Varianten mit 1 WLAN-Modul: 3 × N-Buchse für WLAN-Modul 1 LED-Anzeigeelemente Tab. 3: Vorderansicht (am Beispiel BAT-FEUWW9ACK99DO5T1SA99) Installation BAT-F Release 04 09/2013...
  • Seite 21 4-poliger 7/8"-Stecker Spannungsversorgungsanschluss 2 alternativ, abhängig von Geräte- Betriebsspannung Merkmalswert C: variante 4-poliger 7/8"-Stecker Betriebsspannung Merkmalswert K: 3-poliger 7/8"-Stecker Betriebsspannung Merkmalswert P: nicht vorhanden Betriebsspannung Merkmalswert W: 4-poliger 7/8"-Stecker Erdungsschraube Tab. 3: Vorderansicht (am Beispiel BAT-FEUWW9ACK99DO5T1SA99) Installation BAT-F Release 04 09/2013...

  • Seite 22: Spannungsversorgung

    Betriebsspannung Merkmalswert W Sie haben folgende Möglichkeiten, Ihr Gerät mit Spannung zu versorgen: Spannungsversorgung über 7/8"-Stecker  Zur Versorgung des Gerätes steht ein 4-poliger 7/8"-Stecker zur Verfügung. Weitere Informationen finden Sie unter „Betriebsspannung Merkmalswert W” auf Seite Installation BAT-F Release 04 09/2013...

  • Seite 23: Spannungsversorgung Über Poe

    Dieser Port unterstützt:  Autonegotiation  Autopolarity  Autocrossing  1000 Mbit/s vollduplex  100 Mbit/s halbduplex, 100 Mbit/s vollduplex  10 Mbit/s halbduplex, 10 Mbit/s vollduplex Das Gehäuse des Ports ist galvanisch mit dem Gerätegehäuse verbunden. Installation BAT-F Release 04 09/2013...
  • Seite 24 Pinbelegung des 10/100/1000-Mbit/s-PoE-PD-Ports bei Gigabit-Ethernet, 8-polige, X-codierte M12-Buchse Eine Darstellung der Patchkabel zum Betrieb des Gerätes finden Sie unter „10/100/1000-Mbit/s-Twisted-Pair-Port” auf Seite 10/100/1000-Mbit/s-Twisted-Pair-Port  Anmerkung: Sie benötigen fürs Verbinden einer 8-poligen M12-Buchse mit einer 4-poligen M12-Buchse ein geeignetes Kabel. Installation BAT-F Release 04 09/2013...
  • Seite 25 M12 4-polig auf RJ45, 1:1 1 (TX+) – 1 (RX+) (MDI zu MDI-X (Switch)) 2 (RX+) – 3 (TX+) 3 (TX−) – 2 (RX−) 4 (RX−) – 6 (TX−) Tab. 8: Patchkabel zum Betrieb des Gerätes Installation BAT-F Release 04 09/2013...

  • Seite 26: 10/100/1000-Mbit/S-Twisted-Pair-Port (Optional)

    BAT-Planner auf www.hirschmann.com kostenfrei. Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwendbaren Antennen und des passenden Antennenzubehörs. Sie finden dieses Dokument als PDF-Datei auf der beigelegten CD/DVD oder als Download auf den Hirschmann-Produktseiten (www.hirsch- mann.com). Installation BAT-F Release 04 09/2013...

  • Seite 27: Anzeigeelemente

    (etwa 10 × so lange) ausgeschaltet bleibt.  Invers Blitzen bedeutet, dass die LED kurz ausgeschaltet ist und dann deutlich länger (etwa 10 × so lange) in der angegebenen Farbe leuchtet. Installation BAT-F Release 04 09/2013...

  • Seite 28: Gerätestatus

    P2P-Funkstrecken, danach folgt eine Pause. grün blinkend DFS Scanning oder anderer Scan-Vorgang. blinkend Hardwarefehler im WLAN-Modul erkannt. 1.8.3 Portstatus Diese LEDs zeigen portbezogene Informationen an. ETH1, ETH2 Daten, Linkstatus (grün/gelbe Zustand der LAN-Schnittstellen LED) kein Netzwerkgerät angeschlossen Installation BAT-F Release 04 09/2013...

  • Seite 29: Management-Schnittstellen 1.9.1 V.24-Schnittstelle (Externes Management)

    Weitere Informationen finden Sie hier: – Siehe Tabelle 10 auf Seite 30.  BAT-F-Gerät. Das Anschließen eines BAT-F-Gerätes ermöglicht Ihnen die automatisierte Konfiguration einer Punkt-zu-Punkt-WLAN-Strecke durch die direkte Verbindung von 2 Geräten über die serielle Schnittstelle. Weitere Informationen finden Sie hier: –...
  • Seite 30 Siehe „Zubehör” auf Seite 59. Pins der M12-Buchse am Pinzuordnung für die Verbindung Pins der M12-Buchse am Gerät mit einem Kabel Gerät Tab. 11: Pinzuordnung für die Verbindung mit einem Kabel: 8-polige, A-codierte M12-Buchse zu 8-poliger, A-codierter M12-Buchse (Punkt-zu-Punkt-WLAN-Strecke) Installation BAT-F Release 04 09/2013...

  • Seite 31: Aca21-M12-Schnittstelle

    Speichern/Laden der Konfiguration und von Diagnosefunktionen und zum Laden der Software. Die ACA21-M12-Schnittstelle ist als 5-polige, A-codierte M12-Buchse mit Schirmung ausgeführt. Anmerkung: Der für bestimmte Hirschmann-Geräte als Zubehör erhältliche AutoConfiguration-Adapter ACA11-M12 ist inkompatibel zu BAT-F-Geräten. Funktion N.C. Nicht belegt...
  • Seite 32 Anmerkung: Der Reset-Taster befindet sich hinter einem schraubbaren IP67-Druckausgleichselement (Montage Merkmalswert D) oder IP67-Schutz- kappe (Montage Merkmalswert A und B). Das Anzugsdrehmoment beträgt 0,5 Nm bis 1, 0 Nm. Weitere Informationen finden Sie unter „Bedienung” auf Seite Installation BAT-F Release 04 09/2013...

  • Seite 33: Installation

     Gerät in Betrieb nehmen  Datenleitungen anschließen Paket auspacken und Inhalt prüfen  Überprüfen Sie, ob das Paket alle unter „Lieferumfang” auf Seite 59 genannten Positionen enthält.  Überprüfen Sie die Einzelteile auf Transportschäden. Installation BAT-F Release 04 09/2013...

  • Seite 34: Gerät Montieren Und Erden

    Der Klemmdurchmesser der im Masthalterungsset mitgelieferten Mast- schelle beträgt maximal 65 mm. Das Set enthält eine Installationsanweisung, die Sie durch die Montage führt.  Folgen Sie den Montagehinweisen, die dem Zubehör beigelegt sind. 2.3.3 Erden Das Gerät verfügt über eine Schutzerde. Installation BAT-F Release 04 09/2013...

  • Seite 35: Sfp-Transceiver Montieren (Optional)

    SFP-Transceivers.  Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Sockel. Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 59. Anmerkung: Das als Zubehör erhältliche SFP-Montagewerkzeug erleichtert Ihnen das Einschieben.

  • Seite 36: Antennen Montieren

     Montieren Sie mindestens eine Antenne an dem WLAN-Modul, das Sie einsetzen möchten.  Bestücken Sie die nicht genutzten Buchsen mit den als Zubehör erhältli- chen Terminatoren, um Einstreuungen von Funksignalen aus einem WLAN-Modul in das andere WLAN-Modul zu vermeiden. Installation BAT-F Release 04 09/2013...

  • Seite 37: Spannungsversorgung Und Meldeleitungen Verdrahten

    Voraussetzungen gegeben sind. Siehe „Versorgungsspannung” auf Seite 5. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen.  Verbinden Sie die Leitungen für die Versorgungsspannung entsprechend der Pinbelegung mit einer geeigneten Buchse. Installation BAT-F Release 04 09/2013...

  • Seite 38: Betriebsspannung Merkmalswert K

    Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen.  Verbinden Sie die Leitungen für die Versorgungsspannung und die Schutzerde entsprechend der Pinbelegung mit einer geeigneten Buchse. Installation BAT-F Release 04 09/2013...

  • Seite 39: Betriebsspannung Merkmalswert W

    Pinbelegung mit einer geeigneten Buchse. 2.6.4 Meldekontakt Funktion Meldekontakt 2 Meldekontakt 2 Meldekontakt 1 Meldekontakt 1 Tab. 17: Pinbelegung des Meldekontakts, 4-poliger, A-codierter M12-Stecker Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C, K oder W besitzen einen Meldekontakt. Installation BAT-F Release 04 09/2013...

  • Seite 40: Gerät In Betrieb Nehmen

    Mit dem Anlegen der Versorgungsspannung über einen 7/8"-Stecker oder über ein LAN-Kabel (Power over Ethernet) nehmen Sie das Gerät in Betrieb. 2.7.1 Spannungsversorgung über 7/8"-Stecker anlegen  Stecken Sie die Buchse in den 7/8"-Stecker am Gerät.  Schalten Sie die Versorgungsspannung ein. Installation BAT-F Release 04 09/2013...

  • Seite 41: Spannungsversorgung Über Poe Anlegen

    Weitere Informationen finden Sie unter „1000-Mbit/s-LWL-Port” auf Seite Anmerkung: Stellen Sie sicher, dass Sie LH-Ports ausschließlich mit LH- Ports, SX-Ports ausschließlich mit SX-Ports und LX-Ports ausschließlich mit LX-Ports verbinden.  Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. Installation BAT-F Release 04 09/2013...

  • Seite 42: 10/100/1000-Mbit/S-Twisted-Pair-Port (Optional)

    2.8.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Weitere Informationen finden Sie unter „10/100/1000-Mbit/s-Twisted-Pair- Port (optional)” auf Seite  Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. Installation BAT-F Release 04 09/2013...

  • Seite 43: Konfiguration

    Anwender-Handbuch Betriebs- und Wartungsleitfaden Konfigurieren von Antennen Anmerkung: Achten Sie bei der Installation von Antennen darauf, die Bestimmungen des Landes, in dem Sie das WLAN-Gerät betreiben, bzgl. der allgemeinen Betriebserlaubnis und der maximalen Abstrahlleistungen einzu- halten. Installation BAT-F Release 04 09/2013...

  • Seite 44: Sendeleistung

     Stellen Sie dort das Land ein, in dem Sie das Gerät installieren (siehe folgendes Bild).  Anschließend öffnen Sie die Konfiguration für das physikalische Inter- face, an dem Sie die Antenne anschließen. Auf dem Reiter „Radio“ finden Sie ein Eingabefeld für den „Antennen-Gewinn“ (siehe folgendes Bild). Installation BAT-F Release 04 09/2013...
  • Seite 45  Ziehen Sie vom Antennen-Gewinn die Dämpfung durch Kabel und evtl. zum Überspannungsschutz installierten Geräten ab und tragen Sie im Eingabefeld „Antennen-Gewinn“ das Ergebnis in dB ein. Installation BAT-F Release 04 09/2013...

  • Seite 46: Bedienung

    Während dieses Zeitraumes leuchten alle LEDs dauerhaft auf. Gerät neu starten (weicher Reset/Reboot) Der weiche Reset/Reboot dient dazu, das Gerät auf die aktuelle Konfigura- tion zurückzusetzen.  Halten Sie den Reset-Taster maximal 4 Sekunden oder 11 Sekunden bis 15 Sekunden gedrückt. Installation BAT-F Release 04 09/2013...

  • Seite 47: Konfiguration Laden

    Konfiguration laden  Um eine im Gerät gespeicherte Konfiguration zu laden, halten Sie den Reset-Taster mindestens 16 Sekunden gedrückt. Wenn keine gespeicherte Konfiguration zur Verfügung steht, startet das Gerät neu (= weicher Reset/Reboot). Installation BAT-F Release 04 09/2013...

  • Seite 48: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unter- liegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe auf Seite 51 „Technische...

  • Seite 49: Demontage

    Widerhaken zum Verriegelungsbügel des SFP-Transceivers zeigen.  Drücken Sie das SFP-Montagewerkzeug sanft in Richtung der Verriege- lung, sodass die Widerhaken in den Bügel greifen.  Ziehen Sie den SFP-Transceiver mit dem Montagewerkzeug aus dem Sockel heraus. Installation BAT-F Release 04 09/2013...
  • Seite 50  Verschließen Sie den Sockel mit der Schutzkappe. Installation BAT-F Release 04 09/2013...

  • Seite 51: Technische Daten

    Spannungsbereich DC inklu- 18 V ... 32 V sive maximaler Toleranzen Anschlussart 4-poliger 7/8"-Stecker Netzausfallüberbrückung > 10 ms bei 20,4 V DC Überstromschutz am Eingang nicht wechselbare Schmelzsicherung Vorsicherung Nenngröße: maximal 6,3 A Charakteristik: Slow Blow Installation BAT-F Release 04 09/2013...

  • Seite 52: Maßzeichnungen

    30 V DC, SELV Verschmutzungsgrad Schutzklassen Laserschutz Klasse 1 nach IEC 60825-1 Schutzart IP65/67 a. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“. Maßzeichnungen  12.24 7.24 2.87 Abb. 4: Abmessungen der Gerätevarianten und Abstände der Aufhängung. Installation BAT-F Release 04 09/2013...

  • Seite 53: Empfangsempfindlichkeit, Sendeleistung Und Datenrate Nach Ieee 802.11A/B/G/N

    −93 dBm 12 Mbps 16 dBm −93 dBm 18 Mbps 16 dBm −91 dBm 24 Mbps 16 dBm −88 dBm 36 Mbps 15 dBm −84 dBm Tab. 18: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11a Installation BAT-F Release 04 09/2013...
  • Seite 54 −75 dBm MCS6 16 dBm −73 dBm MCS7 15 dBm −72 dBm MCS8 22 dBm −87 dBm Tab. 21: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 2,412 GHz bis 2,472 GHz Installation BAT-F Release 04 09/2013...
  • Seite 55 −91 dBm MCS10 19 dBm −89 dBm MCS11 20 dBm −84 dBm MCS12 18 dBm −81 dBm Tab. 22: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 04 09/2013...

  • Seite 56: Emv Und Festigkeit

    ± 1 kV line/line EN 61000-4-6 Leitungsgeführte Störspannungen, Prüfschärfegrad 3 150 kHz ... 80 MHz 10 V EN 61000-4-9 Impulsförmige Magnetfelder 300 A/m EMV-Störaussendung EN 55022 Klasse B FCC 47 CFR Part 15 Klasse A Installation BAT-F Release 04 09/2013...
  • Seite 57 EN 301 489-1 Elektromagnetische Verträglichkeit für Funkeinrichtungen und -dienste EN 301 489-17 Elektromagnetische Verträglichkeit (EMV) für Funkgeräte- und -dienste – Spezifische Bedingungen für 2,4-GHz-Breitbandübermittlungssysteme und 5-GHz-Hochleistungs-RLAN-Einrichtungen EN 302 502 Breitband-Funkzugangsnetze (BRAN) – Festinstallierte breitbandige Datenübertragungssysteme im 5,8-GHz-Band Installation BAT-F Release 04 09/2013...

  • Seite 58: Netzausdehnung

    Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Tab. 24: TP-Port 10BASE-T / 100BASE-TX / 1000BASE-T Leistungsaufnahme/Leistungsabgabe  Bedingungen Maximale Leistungsabgabe Leistungsaufnahme Bei Bestückung mit 1 WLAN-Modul 12,95 W 44,19 BTU (IT)/h Bei Bestückung mit 2 WLAN-Modulen 17,5 W 59,71 BTU (IT)/h Installation BAT-F Release 04 09/2013...

  • Seite 59: Lieferumfang

    Produkte bezüglich ihrer Eigenschaften nicht in allen Punkten mit dem Gerät übereinstimmen und somit den möglichen Einsatzbereich des Gesamtsystems einschränken können.  Um die IP65/67-Eignung des Gerätes zu erhalten, verwenden Sie ausschließlich Zubehörteile mit IP65/67-Eigenschaften. Installation BAT-F Release 04 09/2013...
  • Seite 60 Terminalkabel Für optimale Empfangs- und Sendeleistungen benötigen Sie für den jeweiligen Anwendungsfall geeignete Antennen. Der BAT-Planner von Hirschmann unterstützt Sie bei der Auswahl geeigneter Antennen. Sie erhalten den BAT-Planner auf www.hirschmann.com kostenfrei. Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwend- baren Antennen und des passenden Antennenzubehörs.

  • Seite 61: Zugrundeliegende Normen Und Standards

    Wenn Ihr Gerät über eine Schiffszertifizierung nach Germanischer Lloyd verfügt, finden Sie das Zertifizierungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszertifizierungen verfügt, erfahren Sie auf der Hirschmann-Website unter www.hirschmann.com den Produktinformationen. Das Gerät erfüllt die genannten Normen und Standards im Allgemeinen in der aktuellen Fassung.

  • Seite 62: A Weitere Unterstützung

    Weitere Unterstützung Technische Fragen  Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
  • Seite 63 Installation BAT-F Release 04 09/2013...
