Pins der M12-Buchse am
Gerät
1
8
7
2
6
3
5
4

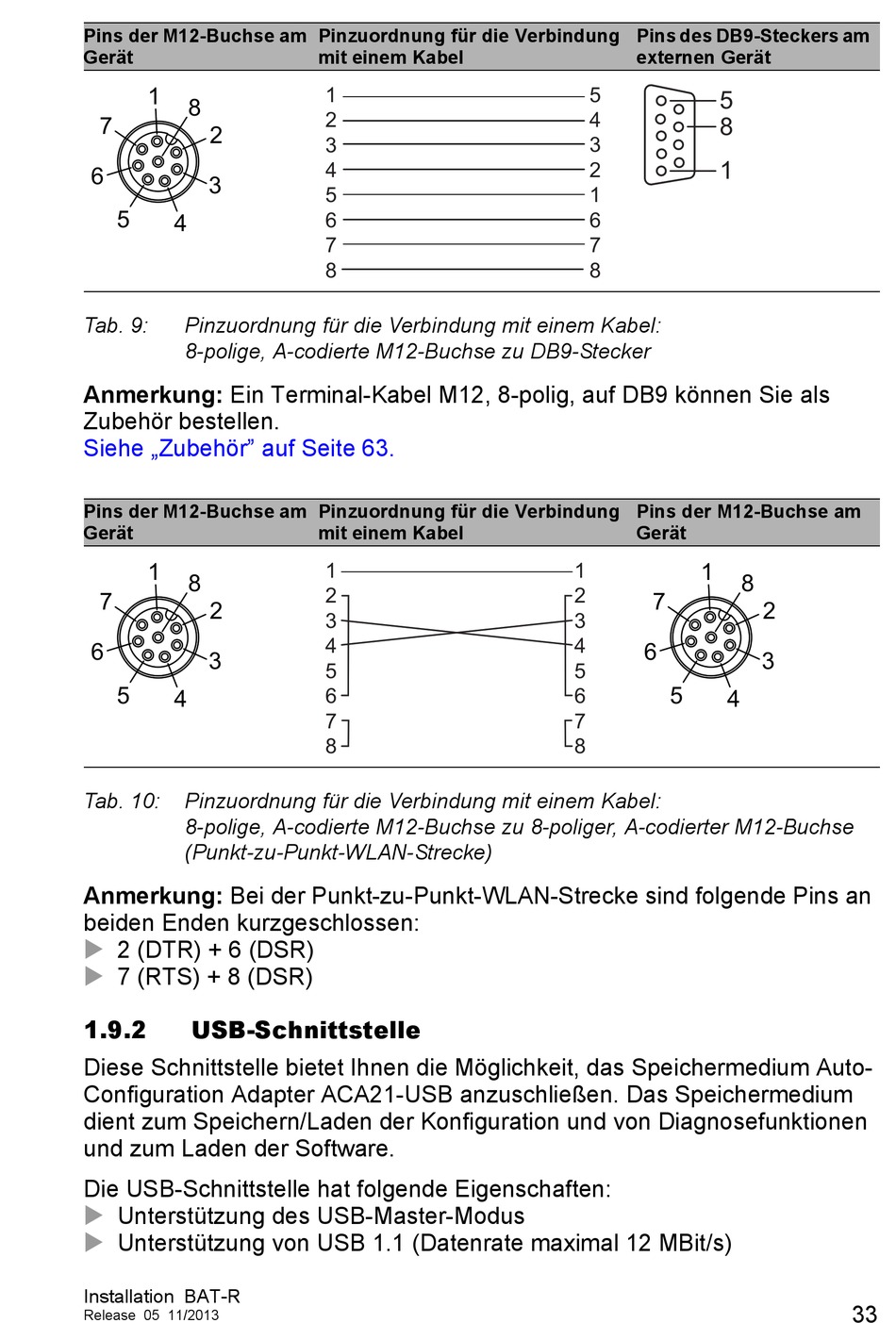

Tab. 9: Pinzuordnung für die Verbindung mit einem Kabel:
8-polige, A-codierte M12-Buchse zu DB9-Stecker
Anmerkung: Ein Terminal-Kabel M12, 8-polig, auf DB9 können Sie als
Zubehör bestellen.
Siehe „Zubehör" auf Seite 63.
Pins der M12-Buchse am
Gerät
1
8
7
2
6
3
5
4
Tab. 10: Pinzuordnung für die Verbindung mit einem Kabel:
8-polige, A-codierte M12-Buchse zu 8-poliger, A-codierter M12-Buchse
(Punkt-zu-Punkt-WLAN-Strecke)
Anmerkung: Bei der Punkt-zu-Punkt-WLAN-Strecke sind folgende Pins an
beiden Enden kurzgeschlossen:

2 (DTR) + 6 (DSR)
 7 (RTS) + 8 (DSR)
1.9.2

USB-Schnittstelle

Diese Schnittstelle bietet Ihnen die Möglichkeit, das Speichermedium Auto-
Configuration Adapter ACA21-USB anzuschließen. Das Speichermedium
dient zum Speichern/Laden der Konfiguration und von Diagnosefunktionen
und zum Laden der Software.
Die USB-Schnittstelle hat folgende Eigenschaften:

Unterstützung des USB-Master-Modus

Unterstützung von USB 1.1 (Datenrate maximal 12 MBit/s)
Installation BAT-R
Release 05 11/2013
Pinzuordnung für die Verbindung
mit einem Kabel
1
2
3
4
5
6
7
8
Pinzuordnung für die Verbindung
mit einem Kabel
1
2
3
4
5
6
7
8
Pins des DB9-Steckers am
externen Gerät
5
5
4
8
3
1
2
1
6
7
8
Pins der M12-Buchse am
Gerät
1 1
8
2
7
3
4
6
5
5
6
4
7
8
2
3
