Anmerkung: Beachten Sie, dass Sie aus Sicherheitsgründen erst die
Erdung anschließen, bevor Sie die weiteren Verbindungen herstellen.
2.4

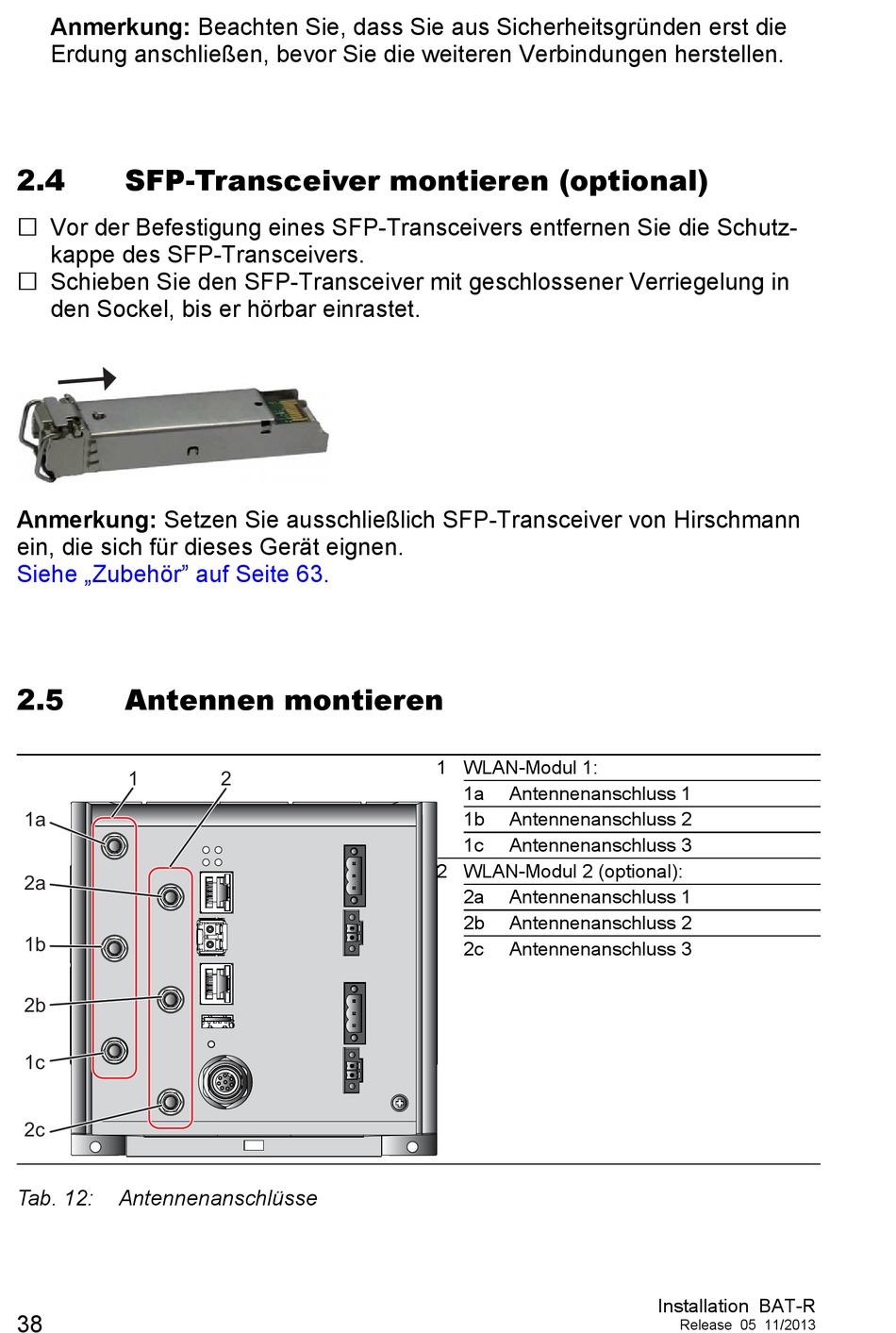

SFP-Transceiver montieren (optional)

 Vor der Befestigung eines SFP-Transceivers entfernen Sie die Schutz-
kappe des SFP-Transceivers.
 Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in
den Sockel, bis er hörbar einrastet.
Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann
ein, die sich für dieses Gerät eignen.
Siehe „Zubehör" auf Seite 63.
2.5

Antennen montieren

1
1a
2a
1b
2b
1c
2c
Tab. 12: Antennenanschlüsse
38
2
6
1 WLAN-Modul 1:
1a Antennenanschluss 1
1b Antennenanschluss 2
1c Antennenanschluss 3
2 WLAN-Modul 2 (optional):
2a Antennenanschluss 1
2b Antennenanschluss 2
2c Antennenanschluss 3
Installation BAT-R
Release 05 11/2013
