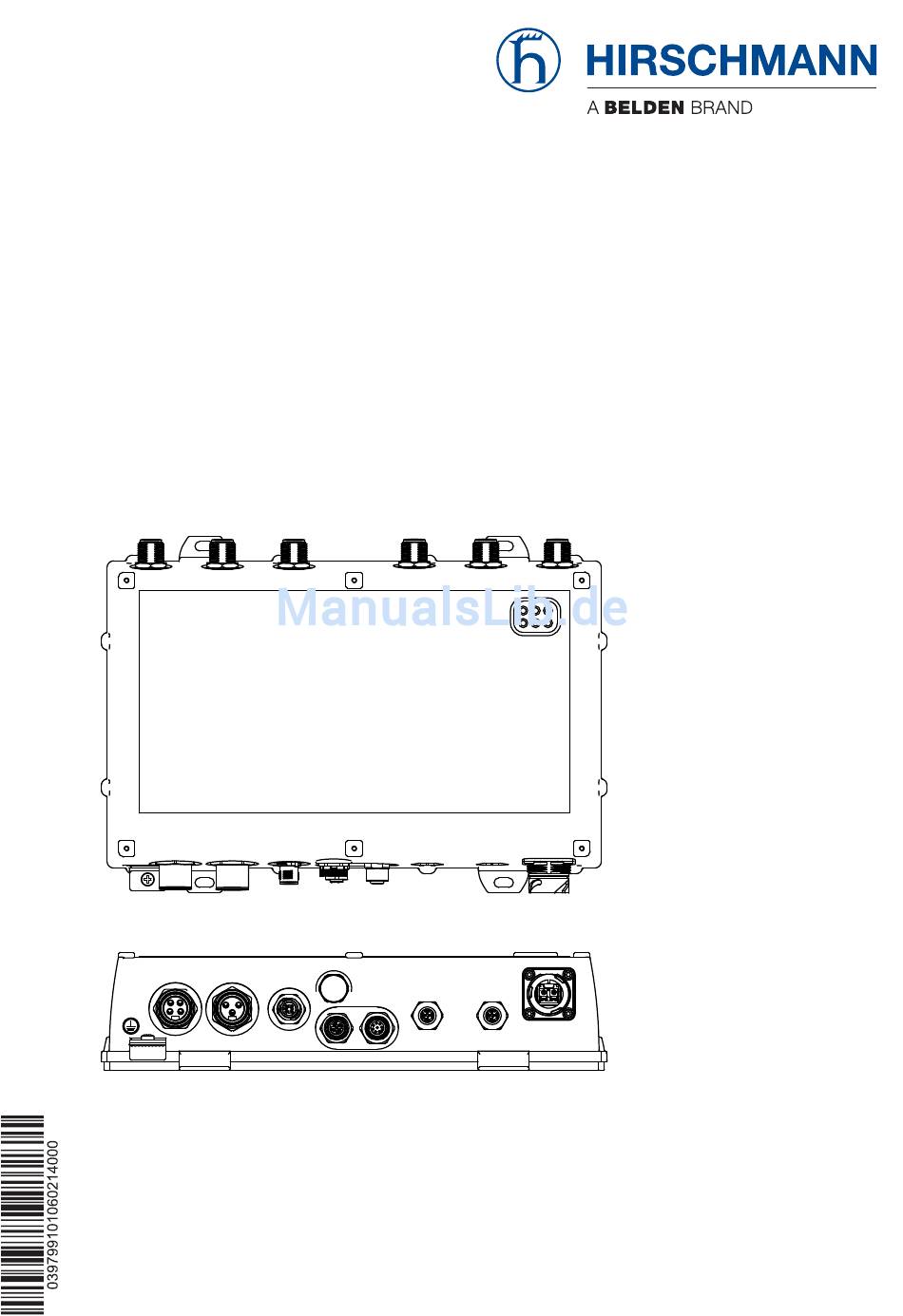

- Seite 1 Anwender-Handbuch Installation Open Dual-Band Industrial Access-Point / Client / Access- Bridge OpenBAT-Familie: BAT-F Installation BAT-F Technische Unterstützung Release 06 02/2014 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
1.9.1 V.24-Schnittstelle (externes Management) 1.9.2 ACA21-M12-Schnittstelle 1.10 Meldekontakt 1.11 Bedienelement (Reset-Taster) Installation Übersicht Paket auspacken und Inhalt prüfen Gerät montieren und erden 2.3.1 Auf oder an eine ebene Fläche montieren 2.3.2 An einen Mast montieren 2.3.3 Erden Installation BAT-F Release 06 02/2014... - Seite 4 2.8.1 Gigabit-Combo-Port 2.8.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Konfiguration Grundeinstellungen vornehmen Konfigurieren von Antennen Bedienung Gerät neu starten (weicher Reset/Reboot) Konfiguration zurücksetzen (harter Reset) Konfiguration laden Wartung, Service Demontage Gerät demontieren SFP-Transceiver demontieren (optional) Technische Daten Weitere Unterstützung Installation BAT-F Release 06 02/2014...
-
Seite 5: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Betriebsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Anforderung an die Qualifikation des Personals Setzen Sie ausschließlich qualifiziertes Personal für Arbeiten am Gerät ein. -
Seite 6: Betriebsspannung
Minus-Leiter eine Sicherung. Zu den Eigenschaften dieser Sicherung: Siehe „Allgemeine techni- sche Daten” auf Seite 53. Bei Versorgung mit Wechselspannung (AC): Der Leiterquerschnitt des Spannungsversorgungskabels am Betriebsspannungseingang beträgt mindestens 0,75 mm² (Nord- amerika: AWG18). Installation BAT-F Release 06 02/2014... - Seite 7 Siehe „Allgemeine techni- sche Daten” auf Seite 53. Der Leiterquerschnitt des Spannungsversorgungskabels am Betriebsspannungseingang beträgt mindestens 1 mm² (Nordame- rika: AWG16). Der Leiterquerschnitt des Schutzleiters ist gleich groß oder größer als der Leiterquerschnitt der Spannungsversorgungskabel. Installation BAT-F Release 06 02/2014...
-
Seite 8: Anforderungen An Den Installationsort
Instandhaltungspersonal Zugang hat, wenn 1 der folgenden Voraus- setzungen erfüllt ist: Sie versorgen das Gerät mit 60 V DC bis 250 V DC oder 110 V AC bis 230 V AC. Sie installieren das Gerät außerhalb eines Gebäudes. Installation BAT-F Release 06 02/2014... -
Seite 9: Einsatzbedingungen
Umgebungslufttemperatur des Anwendungsfalles eignen. Nationale und internationale Sicherheitsvorschriften Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. CE-Kennzeichnung Entsprechend gekennzeichnete Geräte stimmen mit den Vorschriften der folgenden Europäischen Richtlinie(n) überein: Installation BAT-F Release 06 02/2014... -
Seite 10: E-Kennzeichnung
Union) betrieben werden, unter der Voraussetzung, dass es richtig konfi- guriert wurde. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538... -
Seite 11: Led- Oder Laser-Komponenten
Änderungen oder Modifikationen, die nicht ausdrücklich vom Zulassungsinhaber genehmigt sind, können die Befugnis des Nutzers erlöschen lassen, das Gerät zu betreiben. Wichtiger Hinweis: Der folgende Abschnitt gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert US (USA/Kanada), die folgendermaßen gekennzeichnet sind: Contains Transmitter Module... - Seite 12 Hinweis (1): Bei Verwendung von 3 Antennen des Typs BAT-ANT-RSMA- 2AGN-R muss jede Antenne in eine andere Raumrichtung (x-y-z) ausge- richtet sein, sodass eine Antenne senkrecht zum Gerät und die anderen beiden Antennen im rechten Winkel zueinander angeordnet sind. Installation BAT-F Release 06 02/2014...
- Seite 13 Wichtiger Hinweis: Der folgende Abschnitt gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert US (USA/Kanada), die folgendermaßen gekennzeichnet sind: Contains Transmitter Module FCC ID: U99EWLAN2 IC: 4019A-EWLAN2 Dieses Gerät erfüllt die FCC- und IC-RSS-102-Grenzwerte für die Belas- tung mit Radiowellen, die für den Betrieb in unkontrollierten Umgebungen festgelegt wurden.
-
Seite 14: Japan-Hinweis
Verbinden Sie die BAT-ANT-N-MiMo-18N-IP65 ausschließlich auf diese Art. Andere Verbindungskonfigurationen sind nicht erlaubt. Japan-Hinweis Dieser Hinweis gilt für BAT-F-Varianten mit der Länderzulassung Merkmalswert JP (Japan), die folgendermaßen gela- belt sind: „Contains MIC ID: 204-310014“ „5GHz band: この製品は屋内においてのみ使用可能です “... -
Seite 15: Über Dieses Handbuch
Browser-Interface Client/Server-Struktur Ereignisbehandlung Ereignislogbuch Gleichzeitige Konfiguration mehrerer Geräte Grafische Benutzeroberfläche mit Netz-Layout SNMP/OPC-Gateway. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation BAT-F Release 06 02/2014... -
Seite 16: Beschreibung
Installationsbereich Software-Optionen Temperaturbereich Die BAT-F-Geräte sind konzipiert für die speziellen Anforderungen der industriellen Automatisierung. Sie erfüllen die relevanten Industriestandards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte arbeiten ohne Lüfter. Die Geräte erfüllen die Schutzarten IP65/67. -
Seite 17: Gerätename Und Produktcode
Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Gerätename und Produktcode Der Gerätename entspricht dem Produktcode. - Seite 18 Bahnanwendungen (EN 50155) Kraftfahrzeuge-Anwendungen (E-Typen- genehmigungszeichen, ECE Nr. 10) Keine weiteren Zulassungen Zulassungen 2 Version für High-Gain-Antennen Kraftfahrzeuge-Anwendungen (E-Typen- genehmigungszeichen, ECE Nr. 10) Keine weiteren Zulassungen Montage Benutzerbereich Innen Instandhaltungsbereich Innen Tab. 1: Gerätename und Produktcode Installation BAT-F Release 06 02/2014...
- Seite 19 - Der Verantwortliche für den Bereich hat den Zugang für den Benutzer bewusst vorge- sehen. - Der Benutzer hat Kenntnis von den Zugangsmöglichkeiten, gleichgültig, ob er dazu ein Werkzeug benötigt. b. Bereich, der außerhalb des Benutzerbereichs liegt und der dem Instandhalter auch bei eingeschaltetem Gerät zugänglich ist. Installation BAT-F Release 06 02/2014...
- Seite 20 Abb. 1: Beispiel für eine Gerätebezeichnung: BAT-FEUW99AWW99DO5T6E9999H Installation BAT-F Release 06 02/2014...
-
Seite 21: Kombinationsmöglichkeiten
SG; US C; 9 BAT-F AU; EU; JP; WW9; W99 A; C KC; KK I; 9 H; 9 B T6; 99 E; S; T A; B; D; 9 Z; 9 H SG; US C; 9 Tab. 2: Kombinationsmöglichkeiten der BAT-F-Gerätevarianten... -
Seite 22: Geräteansicht
Geräte- Bei Geräte-Varianten mit 2 WLAN-Modulen: variante 3 × N-Buchse für WLAN-Modul 2 Bei Geräte-Varianten mit 1 WLAN-Modul: 3 × N-Buchse für WLAN-Modul 1 LED-Anzeigeelemente Tab. 3: Vorderansicht (am Beispiel BAT-FEUWW9ACK99DO5T1SA99) Installation BAT-F Release 06 02/2014... - Seite 23 Spannungsversorgungsanschluss 2 alternativ, abhängig von Geräte- Betriebsspannung Merkmalswert C: variante 4-poliger 7/8"-Stecker Betriebsspannung Merkmalswert K: 3-poliger 7/8"-Stecker Betriebsspannung Merkmalswert P: nicht vorhanden Betriebsspannung Merkmalswert W: 4-poliger 7/8"-Stecker Anschluss für Schutzerde Tab. 3: Vorderansicht (am Beispiel BAT-FEUWW9ACK99DO5T1SA99) Installation BAT-F Release 06 02/2014...
-
Seite 24: Spannungsversorgung
Weitere Informationen finden Sie unter „10/100/1000-Mbit/s-PoE-PD-Port” auf Seite 1.5.4 Betriebsspannung Merkmalswert W Sie haben folgende Möglichkeiten, Ihr Gerät mit Spannung zu versorgen: Spannungsversorgung über 7/8"-Stecker Zur Versorgung des Gerätes steht ein 4-poliger 7/8"-Stecker zur Verfügung. Installation BAT-F Release 06 02/2014... -
Seite 25: Spannungsversorgung Über Poe
PoE-Spannungsquelle entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX/1000BASE-T und IEEE 802.3af/at anzuschließen. Dieser Port unterstützt: Autocrossing Autonegotiation Autopolarity 10 Mbit/s halbduplex, 10 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 1000 Mbit/s vollduplex Installation BAT-F Release 06 02/2014... - Seite 26 MDX2− BI_DC− x-Pol MDX3− BI_DD− y-Pol MDX3+ BI_DD+ y-Pol Gehäuse: Schirm Tab. 6: Pinbelegung des 10/100/1000-Mbit/s-PoE-PD-Ports bei Gigabit-Ethernet, 8-polige, X-codierte M12-Buchse Eine Darstellung der Patchkabel zum Betrieb des Gerätes finden Sie unter „10/100/1000-Mbit/s-Twisted-Pair-Port” auf Seite Installation BAT-F Release 06 02/2014...
- Seite 27 M12 4-polig auf RJ45, gekreuzt 1 (TX+) – 3 (RX+) (MDI zu MDI (Endgerät)) 2 (RX+) – 1 (TX+) 3 (TX−) – 6 (RX−) 4 (RX−) – 2 (TX−) Tab. 8: Patchkabel zum Betrieb des Gerätes Installation BAT-F Release 06 02/2014...
-
Seite 28: 10/100/1000-Mbit/S-Twisted-Pair-Port (Optional)
Für optimale Empfangs- und Sendeleistungen benötigen Sie für den jewei- ligen Anwendungsfall geeignete Antennen. Der BAT-Planner von Hirsch- mann unterstützt Sie bei der Auswahl geeigneter Antennen. Sie erhalten den BAT-Planner auf www.hirschmann.com kostenfrei. Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwendbaren Antennen und des passenden Antennenzubehörs. -
Seite 29: Anzeigeelemente
Sie finden dieses Dokument als PDF-Datei auf der beigelegten CD/DVD oder als Download auf den Hirschmann-Produktseiten (www.hirsch- mann.com). Anzeigeelemente Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft- ware. Danach führt das Gerät einen Selbsttest durch. Während dieser Akti- onen leuchten die unterschiedlichen LEDs auf. -
Seite 30: Gerätestatus
P2P-Funkstrecken, danach folgt eine Pause. grün blinkend DFS Scanning oder anderer Scan-Vorgang. blinkend Hardwarefehler im WLAN-Modul erkannt. 1.8.3 Portstatus Diese LEDs zeigen portbezogene Informationen an. ETH1, ETH2 Daten, Linkstatus (grün/gelbe Zustand der LAN-Schnittstellen LED) kein Netzwerkgerät angeschlossen Installation BAT-F Release 06 02/2014... -
Seite 31: Management-Schnittstellen 1.9.1 V.24-Schnittstelle (Externes Management)
Weitere Informationen finden Sie hier: – Siehe Tabelle 10 auf Seite 32. BAT-F-Gerät. Das Anschließen eines BAT-F-Gerätes ermöglicht Ihnen die automatisierte Konfiguration einer Punkt-zu-Punkt-WLAN-Strecke durch die direkte Verbindung von 2 Geräten über die serielle Schnittstelle. Weitere Informationen finden Sie hier: –... - Seite 32 Siehe „Zubehör” auf Seite 67. Pins der M12-Buchse am Pinzuordnung für die Verbindung Pins der M12-Buchse am Gerät mit einem Kabel Gerät Tab. 11: Pinzuordnung für die Verbindung mit einem Kabel: 8-polige, A-codierte M12-Buchse zu 8-poliger, A-codierter M12-Buchse (Punkt-zu-Punkt-WLAN-Strecke) Installation BAT-F Release 06 02/2014...
-
Seite 33: Aca21-M12-Schnittstelle
Speichern/Laden der Konfiguration und von Diagnosefunktionen und zum Laden der Software. Die ACA21-M12-Schnittstelle ist als 5-polige, A-codierte M12-Buchse mit Schirmung ausgeführt. Anmerkung: Der für bestimmte Hirschmann-Geräte als Zubehör erhältliche AutoConfiguration-Adapter ACA11-M12 ist inkompatibel zu BAT-F-Geräten. Funktion N.C. Nicht belegt... - Seite 34 Anmerkung: Der Reset-Taster befindet sich hinter einem schraubbaren IP67-Druckausgleichselement (Montage Merkmalswert D) oder IP67-Schutz- kappe (Montage Merkmalswert A und B). Das Anzugsdrehmoment beträgt 0,5 Nm bis 1,0 Nm. Weitere Informationen finden Sie unter „Bedienung” auf Seite Installation BAT-F Release 06 02/2014...
-
Seite 35: Installation
In der Praxis hat sich folgende thematische Reihenfolge bewährt: Paket auspacken und Inhalt prüfen Gerät montieren und erden SFP-Transceiver montieren (optional) Antennen montieren Spannungsversorgung und Meldeleitungen verdrahten Gerät in Betrieb nehmen Datenkabel anschließen Installation BAT-F Release 06 02/2014... -
Seite 36: Paket Auspacken Und Inhalt Prüfen
An einen Mast montieren Sie haben die Möglichkeit, das Gerät mit einem Masthalterungsset an einen Mast, an ein Rohr, an eine Strebe oder eine ähnliche, stabile Konstruktion zu montieren. Das Masthalterungsset erhalten Sie als Zubehör. Installation BAT-F Release 06 02/2014... -
Seite 37: Erden
Die Erdung erfolgt über die separate Erdungsschraube. Klemmen Sie den Erdungsleiter zwischen die Befestigungsscheiben. Achten Sie darauf, dass die Befestigungsscheiben den abisolierten Teil des Erdungsleiters vollständig bedecken. Ziehen Sie die Erdungsschraube an. Installation BAT-F Release 06 02/2014... -
Seite 38: Sfp-Transceiver Montieren (Optional)
SFP-Transceivers. Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Sockel. Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 67. Anmerkung: Das als Zubehör erhältliche SFP-Montagewerkzeug erleichtert Ihnen das Einschieben der SFP-Transceiver. - Seite 39 Betriebserlaubnis und der maximalen Abstrahlleistungen einzu- halten. Falls Sie an 2 BAT-F-Geräten Antennen an 2 WLAN-Modulen anschließen, sorgen Sie für einen Abstand von mindestens 2 m zwischen den BAT-F- Geräten. Falls Sie mehrere Antennen an ein WLAN-Modul anschließen möchten, richten Sie die Antennen so aus, dass die Antennenspitzen sternförmig...
-
Seite 40: Spannungsversorgung Und Meldeleitungen Verdrahten
Voraussetzungen gegeben sind. Siehe „Betriebsspannung” auf Seite 6. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Verbinden Sie die Leitungen für die Betriebsspannung entsprechend der Pinbelegung mit einer geeigneten Buchse. Installation BAT-F Release 06 02/2014... -
Seite 41: Betriebsspannung Merkmalswert K
Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Verbinden Sie die Leitungen für die Betriebsspannung und die Schut- zerde entsprechend der Pinbelegung mit einer geeigneten Buchse. Installation BAT-F Release 06 02/2014... -
Seite 42: Betriebsspannung Merkmalswert W
Pinbelegung mit einer geeigneten Buchse. 2.6.4 Meldekontakt Funktion Meldekontakt 2 Meldekontakt 2 Meldekontakt 1 Meldekontakt 1 Tab. 17: Pinbelegung des Meldekontakts, 4-poliger, A-codierter M12-Stecker Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C, K oder W besitzen einen Meldekontakt. Installation BAT-F Release 06 02/2014... -
Seite 43: Gerät In Betrieb Nehmen
Spannungsversorgung über PoE anlegen Anmerkung: Verwenden Sie in einer PoE-Installation ausschließlich Geräte, die dem 802.3af/at-Standard entsprechen. Ausschließlich für Geräte-Varianten mit Betriebsspannung Merkmalswert P oder W: Mit dem Anlegen der Betriebsspannung über PoE nehmen Sie das Gerät in Betrieb. Installation BAT-F Release 06 02/2014... -
Seite 44: Datenkabel Anschließen
Ports, SX-Ports ausschließlich mit SX-Ports und LX-Ports ausschließlich mit LX-Ports verbinden. Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. 2.8.2 10/100/1000-Mbit/s-Twisted-Pair-Port (optional) Weitere Informationen finden Sie unter „10/100/1000-Mbit/s-Twisted-Pair- Port (optional)” auf Seite Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. Installation BAT-F Release 06 02/2014... -
Seite 45: Konfiguration
Anwender-Handbuch Betriebs- und Wartungsleitfaden Konfigurieren von Antennen Anmerkung: Achten Sie bei der Installation von Antennen darauf, die Bestimmungen des Landes, in dem Sie das WLAN-Gerät betreiben, bzgl. der allgemeinen Betriebserlaubnis und der maximalen Abstrahlleistungen einzu- halten. Installation BAT-F Release 06 02/2014... -
Seite 46: Sendeleistung
Stellen Sie dort das Land ein, in dem Sie das Gerät installieren (siehe folgendes Bild). Anschließend öffnen Sie die Konfiguration für das physikalische Inter- face, an dem Sie die Antenne anschließen. Auf dem Reiter „Radio“ finden Sie ein Eingabefeld für den „Antennen-Gewinn“ (siehe folgendes Bild). Installation BAT-F Release 06 02/2014... - Seite 47 Ziehen Sie vom Antennen-Gewinn die Dämpfung durch Kabel und evtl. zum Überspannungsschutz installierten Geräten ab und tragen Sie im Eingabefeld „Antennen-Gewinn“ das Ergebnis in dB ein. Installation BAT-F Release 06 02/2014...
-
Seite 48: Bedienung
Ihnen verwendeten Firmware. Speichern Sie daher gegebenenfalls die aktuelle Gerätekonfiguration, bevor Sie den harten Reset durchführen. Halten Sie den Reset-Taster 6 Sekunden bis 9 Sekunden gedrückt. Während dieses Zeitraumes leuchten alle LEDs dauerhaft auf. Installation BAT-F Release 06 02/2014... -
Seite 49: Konfiguration Laden
Konfiguration laden Um eine im Gerät gespeicherte Konfiguration zu laden, halten Sie den Reset-Taster mindestens 16 Sekunden gedrückt. Wenn keine gespeicherte Konfiguration zur Verfügung steht, startet das Gerät neu (= weicher Reset/Reboot). Installation BAT-F Release 06 02/2014... -
Seite 50: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unter- liegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe auf Seite 53 „Technische... -
Seite 51: Demontage
Ziehen Sie die Spannungsversorgungsleitungen und die Meldeleitungen Demontieren Sie die Antennen. Trennen Sie die Erdung. SFP-Transceiver demontieren (optional) Zur Demontage von SFP-Transceivern benötigen Sie das als Zubehör erhältliche SFP-Montagewerkzeug. Siehe „Zubehör” auf Seite 67. Installation BAT-F Release 06 02/2014... - Seite 52 Drücken Sie das SFP-Montagewerkzeug sanft in Richtung der Verriege- lung, sodass die Widerhaken in den Bügel greifen. Ziehen Sie den SFP-Transceiver mit dem Montagewerkzeug aus dem Sockel heraus. Verschließen Sie den Sockel mit der Schutzkappe. Installation BAT-F Release 06 02/2014...
-
Seite 53: Technische Daten
Spannungsbereich DC inklu- 18 V ... 32 V sive maximaler Toleranzen Anschlussart 4-poliger 7/8"-Stecker Netzausfallüberbrückung > 10 ms bei 20,4 V DC Überstromschutz am Eingang nicht wechselbare Schmelzsicherung Vorsicherung Nenngröße: maximal 6,3 A Charakteristik: Slow Blow Installation BAT-F Release 06 02/2014... - Seite 54 Schutzart IP65/67 a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät b. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“. c. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät Installation BAT-F Release 06 02/2014...
-
Seite 55: Maßzeichnungen
Maßzeichnungen 12.24 7.24 2.87 Abb. 4: Abmessungen der Gerätevarianten und Abstände der Aufhängung. inch 74,37 12.24 2.93 Abb. 5: Abmessungen der Gerätevarianten mit Schlagschutz. Installation BAT-F Release 06 02/2014... - Seite 56 7.24 Abb. 6: Abstände der Aufhängung mit Schlagschutz. Installation BAT-F Release 06 02/2014...
- Seite 57 Das Gerät fällt bei Verschlüsselungen des Typs TKIP und WEP auf IEEE 802.11b/g oder IEEE 802.11a (je nach Frequenz) zurück. b. Das Gerät fällt bei Verschlüsselungen des Typs TKIP und WEP auf IEEE 802.11b/g oder IEEE 802.11a (je nach Frequenz) zurück. Installation BAT-F Release 06 02/2014...
-
Seite 58: Empfangsempfindlichkeit, Sendeleistung Und Datenrate Nach Ieee 802.11A/B/G/N
−89 dBm 24 Mbps 18 dBm −85 dBm 36 Mbps 17 dBm −82 dBm 48 Mbps 16 dBm −78 dBm 54 Mbps 15 dBm −77 dBm Tab. 20: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11g Installation BAT-F Release 06 02/2014... - Seite 59 −92 dBm MCS1 17 dBm −91 dBm MCS2 17 dBm −89 dBm MCS3 17 dBm −84 dBm Tab. 22: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 06 02/2014...
- Seite 60 −81 dBm MCS21 15 dBm −77 dBm MCS22 14 dBm −75 dBm MCS23 14 dBm −73 dBm Tab. 22: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 06 02/2014...
- Seite 61 -90 dBm 18Mbps 18 dBm -89 dBm 24Mbps 18 dBm -85 dBm 36Mbps 17 dBm -82 dBm 48Mbps 16 dBm -78 dBm 54Mbps 15 dBm -77 dBm Tab. 25: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11g Installation BAT-F Release 06 02/2014...
- Seite 62 -92 dBm MCS1 11 dBm -91 dBm MCS2 11 dBm -89 dBm MCS3 11 dBm -84 dBm Tab. 27: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 06 02/2014...
- Seite 63 -81 dBm MCS21 2 dBm -77 dBm MCS22 1 dBm -75 dBm MCS23 1 dBm -73 dBm Tab. 27: Empfangsempfindlichkeit, Sendeleistung und Datenrate nach IEEE 802.11n und für die Bandbreite 5,180 GHz bis 5,825 GHz Installation BAT-F Release 06 02/2014...
-
Seite 64: Emv Und Festigkeit
EN 301 489-17 Elektromagnetische Verträglichkeit (EMV) für Funkgeräte- und -dienste – Spezifische Bedingungen für 2,4-GHz-Breitbandübermittlungssysteme und 5-GHz-Hochleistungs-RLAN-Einrichtungen EN 302 502 Breitband-Funkzugangsnetze (BRAN) – Festinstallierte breitbandige Datenübertragungssysteme im 5,8-GHz-Band EN 301 893 Breitband-Funkzugangsnetze (BRAN) – 5-GHz-Hochleistungs-Remote- Local-Area-Network (RLAN) Installation BAT-F Release 06 02/2014... -
Seite 65: Netzausdehnung
Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Tab. 29: TP-Port 10BASE-T / 100BASE-TX / 1000BASE-T Leistungsaufnahme/Leistungsabgabe Bedingungen Maximale Leistungsabgabe Leistungsaufnahme Bei Bestückung mit 1 WLAN-Modul 12,95 W 44,19 BTU (IT)/h Bei Bestückung mit 2 WLAN-Modulen 17,5 W 59,71 BTU (IT)/h Installation BAT-F Release 06 02/2014... -
Seite 66: Lieferumfang
1 × V1-Verschlusskappe für optischen Anschluss 1 × Verschlusskappe für Spannungsversorgung (Metall) 3 × pro WLAN-Modul Verschlusskappen N für Antenne 4 × oder 5 × M12-Kappe (Kunststoff) (je nach Geräteaus- führung) Abb. 8: Zubehörliste Merkmalswert 9 Installation BAT-F Release 06 02/2014... - Seite 67 Terminalkabel Für optimale Empfangs- und Sendeleistungen benötigen Sie für den jeweiligen Anwendungsfall geeignete Antennen. Der BAT-Planner von Hirschmann unterstützt Sie bei der Auswahl geeigneter Antennen. Sie erhalten den BAT-Planner auf www.hirschmann.com kostenfrei. Das Dokument „Antennenleitfaden“ bietet eine Übersicht der verwend- baren Antennen und des passenden Antennenzubehörs.
- Seite 68 0986 EMC 102, konfektionierbarer M12-Stecker für Fast-Ethernet- Bestellbar bei Datenkabel Lumberg Automation 71327 0986 EMC 600, konfektionierbarer M12-Stecker für Gigabit-Ethernet- Bestellbar bei ICOS: Datenkabel 934 637-032 50-Ω-Terminatoren zum Bestücken freier Antennenanschlüsse, N 942 118-001 (10 Stück) Installation BAT-F Release 06 02/2014...
-
Seite 69: Zugrundeliegende Normen Und Standards
Wenn Ihr Gerät über eine Schiffszulassung nach Germanischer Lloyd verfügt, finden Sie das Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfahren Sie auf der Hirschmann-Website unter www.hirschmann.com den Produktinformationen. Das Gerät erfüllt die genannten Normen und Standards im Allgemeinen in der aktuellen Fassung. - Seite 70 Installation BAT-F Release 06 02/2014...
-
Seite 71: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
