Hirschmann BAT-R Handbuch Seite 20

Position Produkteigenschaft
12 Betriebsspannung 1
13 Betriebsspannung 2
14 Zulassungen 1
15 Zulassungen 2
16 Montage
17 ... 18 Ethernet-Port 1

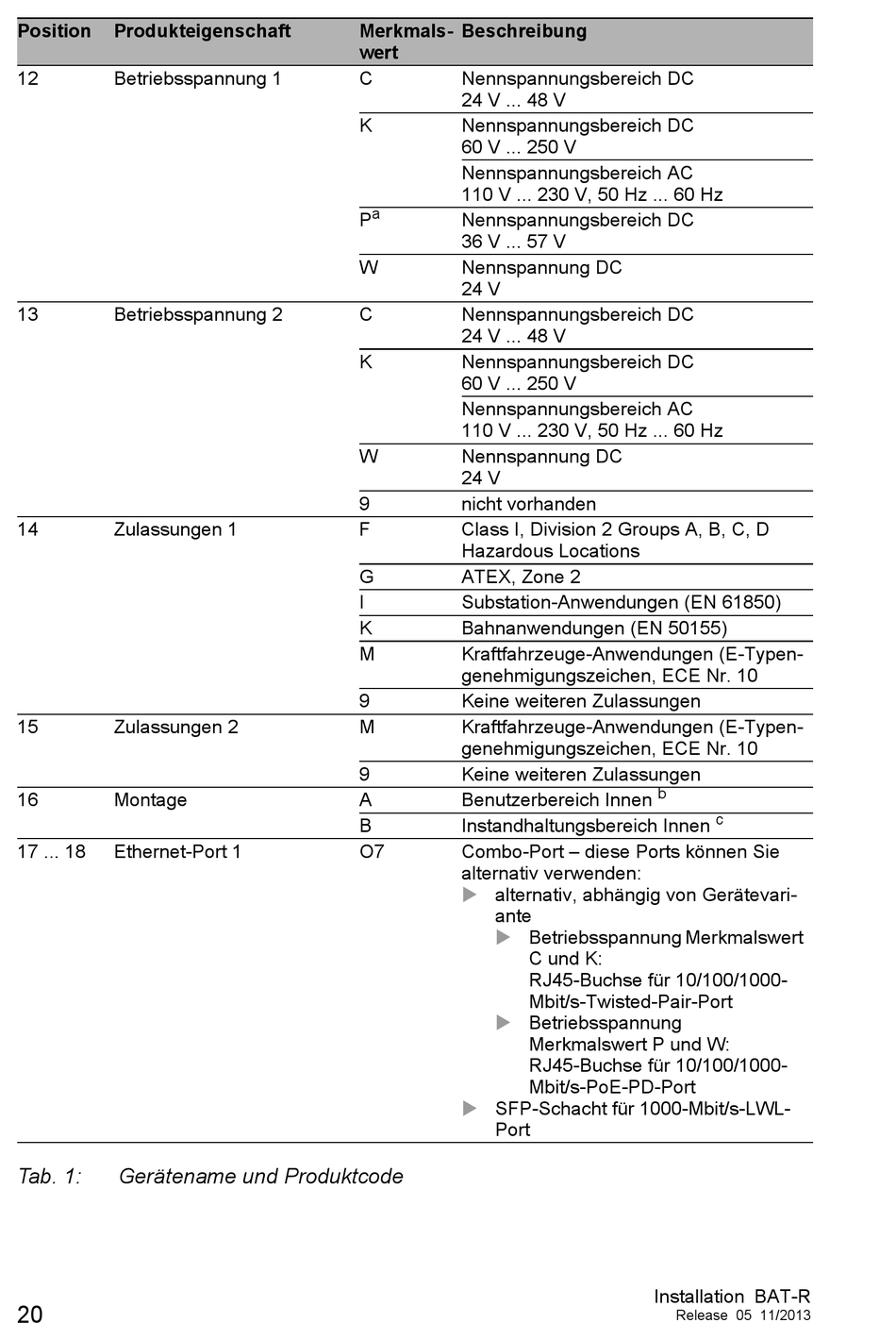

Tab. 1: Gerätename und Produktcode
20
Merkmals- Beschreibung
wert
C Nennspannungsbereich DC
24 V ... 48 V
K Nennspannungsbereich DC
60 V ... 250 V
Nennspannungsbereich AC
110 V ... 230 V, 50 Hz ... 60 Hz
a
P Nennspannungsbereich DC
36 V ... 57 V
W Nennspannung DC
24 V
C Nennspannungsbereich DC
24 V ... 48 V
K Nennspannungsbereich DC
60 V ... 250 V
Nennspannungsbereich AC
110 V ... 230 V, 50 Hz ... 60 Hz
W Nennspannung DC
24 V
9 nicht vorhanden
F Class I, Division 2 Groups A, B, C, D
Hazardous Locations
G ATEX, Zone 2
I Substation-Anwendungen (EN 61850)
K Bahnanwendungen (EN 50155)
M Kraftfahrzeuge-Anwendungen (E-Typen-
genehmigungszeichen, ECE Nr. 10
9 Keine weiteren Zulassungen
M Kraftfahrzeuge-Anwendungen (E-Typen-
genehmigungszeichen, ECE Nr. 10
9 Keine weiteren Zulassungen
A Benutzerbereich Innen
B Instandhaltungsbereich Innen
O7 Combo-Port – diese Ports können Sie
alternativ verwenden:
 alternativ, abhängig von Gerätevari-
ante



SFP-Schacht für 1000-Mbit/s-LWL-
Port
b
Betriebsspannung Merkmalswert
C und K:
RJ45-Buchse für 10/100/1000-
Mbit/s-Twisted-Pair-Port
Betriebsspannung
Merkmalswert P und W:
RJ45-Buchse für 10/100/1000-
Mbit/s-PoE-PD-Port
Installation BAT-R
Release 05 11/2013
c
