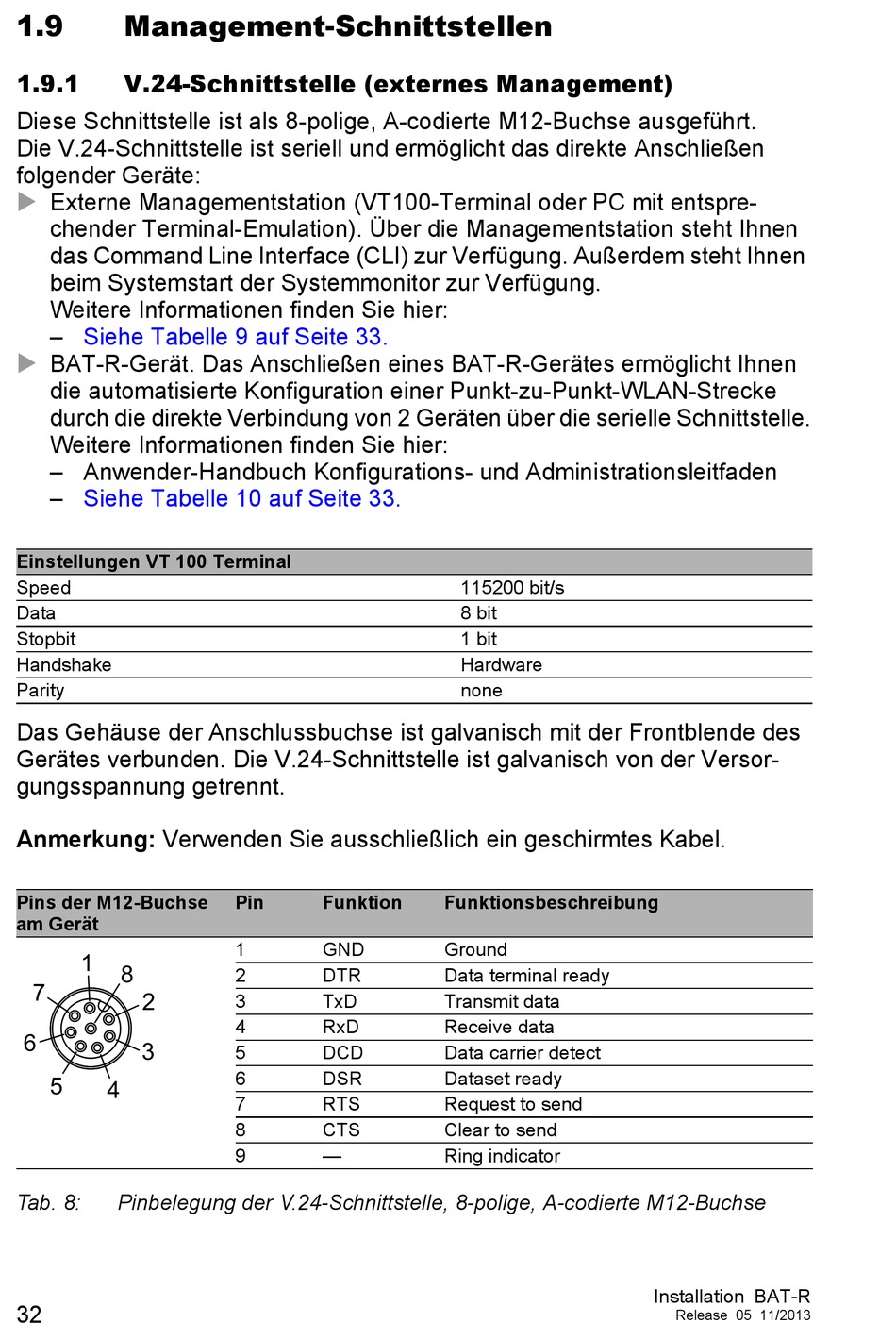

1.9 Management-Schnittstellen
1.9.1 V.24-Schnittstelle (externes Management)
Diese Schnittstelle ist als 8-polige, A-codierte M12-Buchse ausgeführt.
Die V.24-Schnittstelle ist seriell und ermöglicht das direkte Anschließen
folgender Geräte:
 Externe Managementstation (VT100-Terminal oder PC mit entspre-
chender Terminal-Emulation). Über die Managementstation steht Ihnen
das Command Line Interface (CLI) zur Verfügung. Außerdem steht Ihnen
beim Systemstart der Systemmonitor zur Verfügung.
Weitere Informationen finden Sie hier:
– Siehe Tabelle 9 auf Seite 33.

BAT-R-Gerät. Das Anschließen eines BAT-R-Gerätes ermöglicht Ihnen
die automatisierte Konfiguration einer Punkt-zu-Punkt-WLAN-Strecke
durch die direkte Verbindung von 2 Geräten über die serielle Schnittstelle.
Weitere Informationen finden Sie hier:
– Anwender-Handbuch Konfigurations- und Administrationsleitfaden
– Siehe Tabelle 10 auf Seite 33.
Einstellungen VT 100 Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden. Die V.24-Schnittstelle ist galvanisch von der Versor-
gungsspannung getrennt.
Anmerkung: Verwenden Sie ausschließlich ein geschirmtes Kabel.
Pins der M12-Buchse
am Gerät
1
8
7
2
6
3
5
4

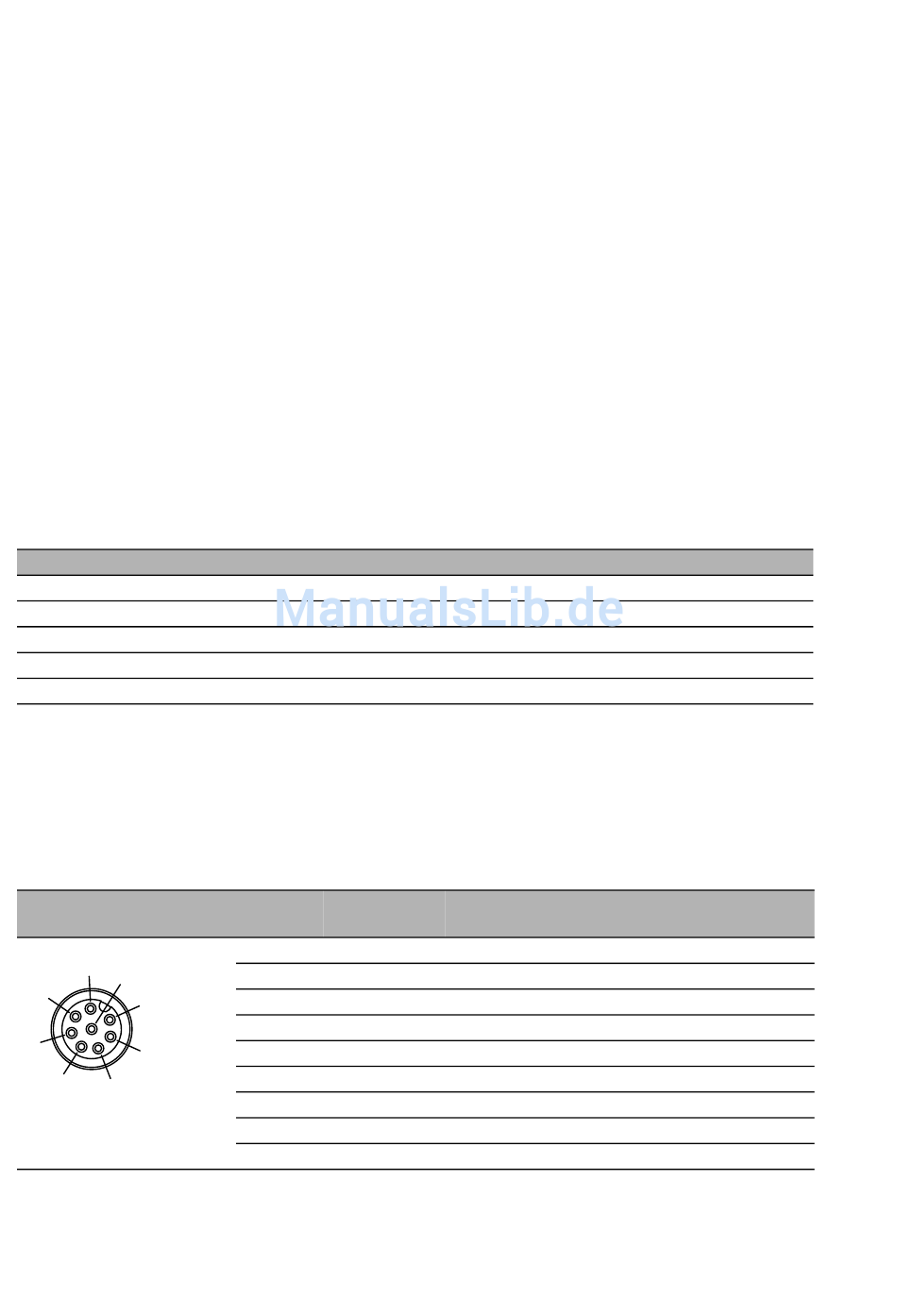

Tab. 8: Pinbelegung der V.24-Schnittstelle, 8-polige, A-codierte M12-Buchse
32
Pin Funktion
1 GND
2 DTR
3 TxD
4 RxD
5 DCD
6 DSR
7 RTS
8 CTS
9 —
115200 bit/s
8 bit
1 bit
Hardware
none
Funktionsbeschreibung
Ground
Data terminal ready
Transmit data
Receive data
Data carrier detect
Dataset ready
Request to send
Clear to send
Ring indicator
