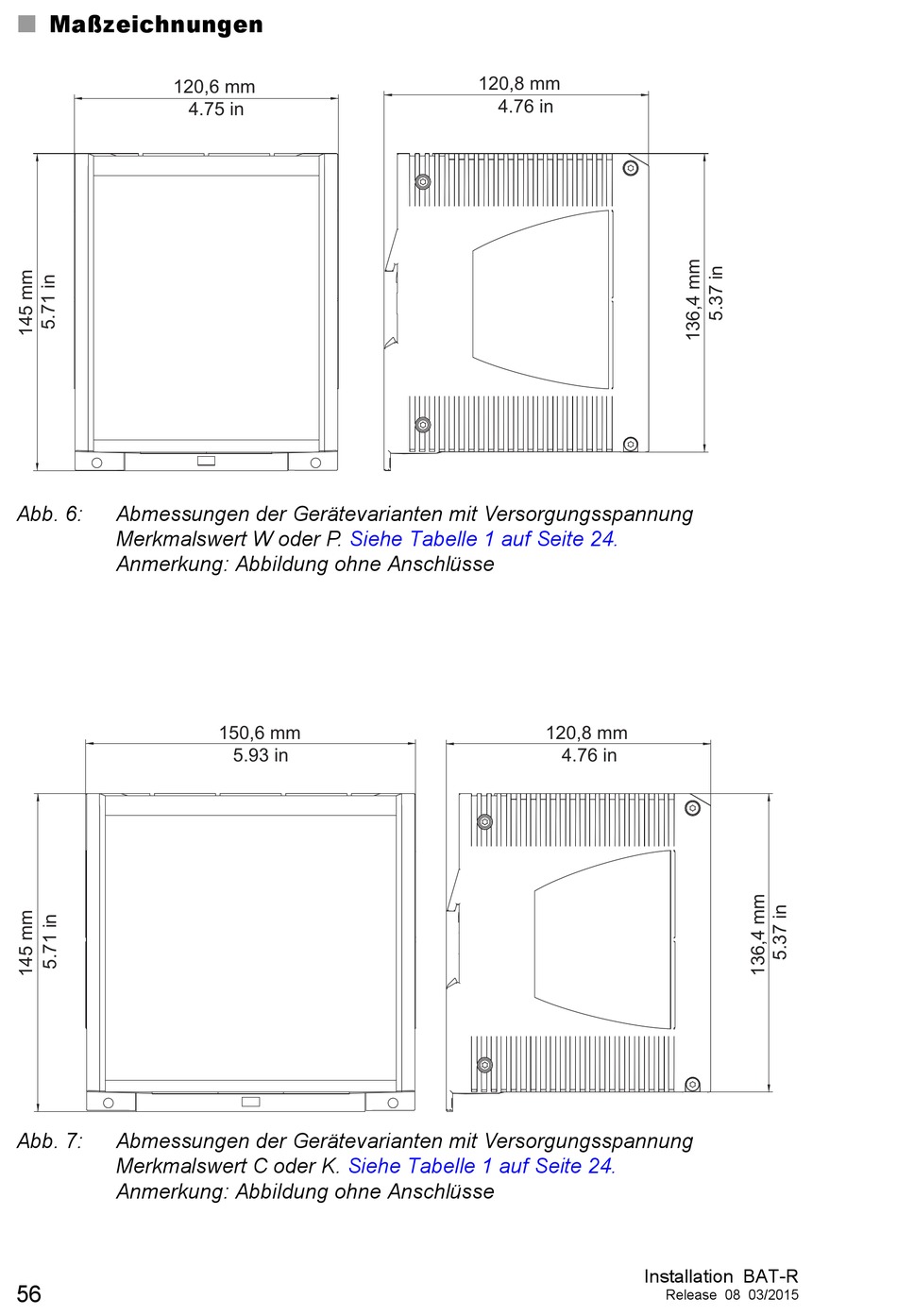

Maßzeichnungen
120,6 mm
Abb. 6:
Abmessungen der Gerätevarianten mit Versorgungsspannung
Merkmalswert W oder P.
Anmerkung: Abbildung ohne Anschlüsse
Abb. 7:
Abmessungen der Gerätevarianten mit Versorgungsspannung
Merkmalswert C oder K.
Anmerkung: Abbildung ohne Anschlüsse
56
4.75 in
Siehe Tabelle 1 auf Seite 24.
150,6 mm
5.93 in
Siehe Tabelle 1 auf Seite 24.
120,8 mm
4.76 in
120,8 mm
4.76 in
Installation BAT-R
Release 08 03/2015
