Anmerkung: Bei der Punkt-zu-Punkt-WLAN-Strecke sind folgende Pins an
beiden Enden kurzgeschlossen:
2 (DTR) + 6 (DSR)
7 (RTS) + 8 (DSR)
1.9.2
ACA21-M12-Schnittstelle
Diese Schnittstelle bietet Ihnen die Möglichkeit, das Speichermedium Auto-
Configuration Adapter ACA21-M12 anzuschließen. Das Speichermedium
dient zum Speichern/Laden der Konfiguration und von Diagnosefunktionen
und zum Laden der Software.
Die ACA21-M12-Schnittstelle ist als 5-polige, A-codierte M12-Buchse mit
Schirmung ausgeführt.
Anmerkung: Der für bestimmte Hirschmann-Geräte als Zubehör erhältliche
AutoConfiguration-Adapter ACA11-M12 ist inkompatibel zu BAT-F-Geräten.

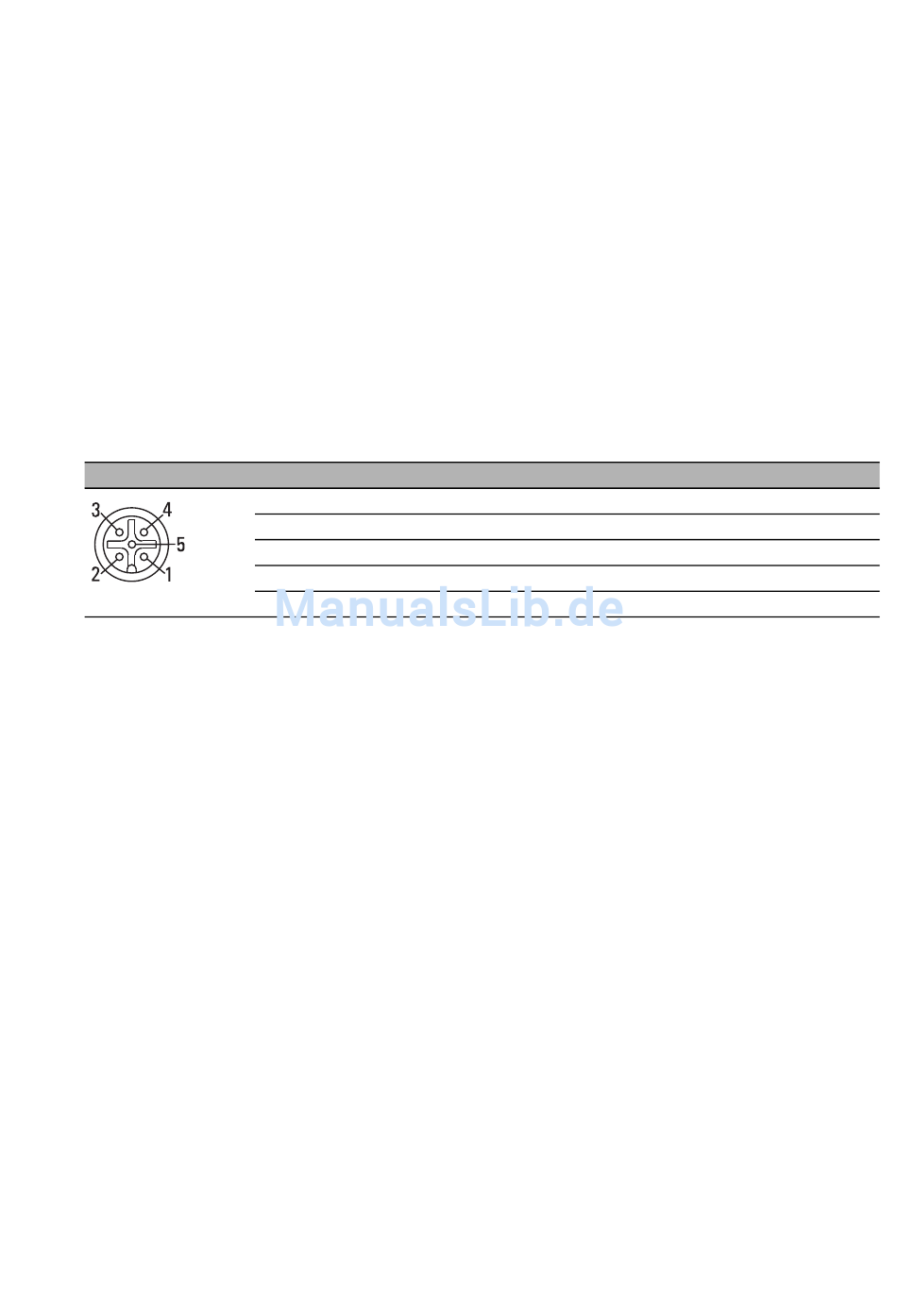

Tab. 12:
Pinbelegung der ACA21-M12-Schnittstelle, 5-polige, A-codierte M12-
Buchse
1.10
Meldekontakt
Ausschließlich Gerätevarianten mit Betriebsspannung Merkmalswert C, K
oder W besitzen einen Meldekontakt.
Sie haben die Möglichkeit, den Meldekontakt über das Geräte-Management
manuell zu setzen.
Weitere Informationen finden Sie unter
1.11
Bedienelement (Reset-Taster)
Das Gerät verfügt über einen Reset-Taster.
Installation BAT-F
Release 04 09/2013
Pin
Funktion
1
U
5 V
in
2
N.C.
Nicht belegt
3
D-
Data -
4
GND
Ground (0 V)
5
D+
Data +
„Meldekontakt" auf Seite
39.
