3.4. Schnittstellen
3.4.1. Übersicht
Nr. Bez.
ETH1
1
B1
2
ETH2
B2
3
Reset
4
WLAN
A1/A2
5
LED-Anzeigen
6
3.4.2. Standard-LED-Anzeigen
Status-LEDs
Die folgende Tabelle beschreibt die Statusanzeigen des AP3400.
Bez.
Farbe
STAT
Link
AP3400

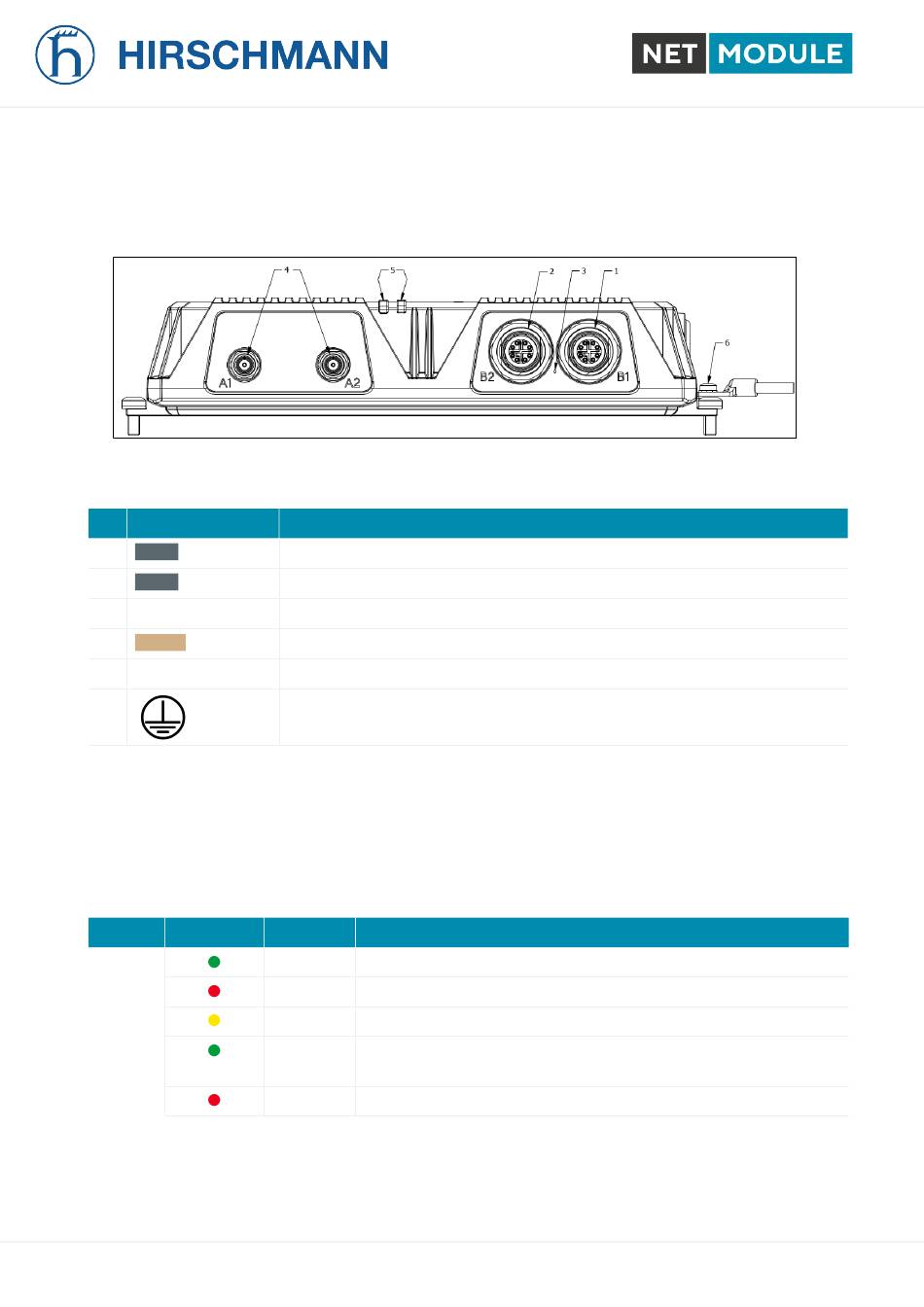

Abbildung 3.2.: AP3400 - Schnittstellen
Funktion
2,5-GBit-Ethernet, verwendbar als LAN- oder WAN-Schnittstelle; PoE-Port
2,5-GBit-Ethernet, verwendbar als LAN- oder WAN-Schnittstelle;
Schaltfläche für Neustart und Reset auf Werkseinstellungen
QLS-Buchsen für MIMO-WLAN-Antenne - beides Hauptantennen
LED-Anzeigen für Status und Verbindung
M3-Masseschutzstecker, verbunden mit Systemmasse; galvanisch von der
Stromversorgung getrennt
Tabelle 3.2.: AP3400-Schnittstellen
Status
Funktion
Ein
Das Gerät ist bereit
Ein
Fehler beim Start, Wiederherstellungsmodus
Ein
Gerät befindet sich in der Startsequenz
Ein
Ein WLAN-Funkmodul ist eingeschaltet und ihm ist mindestens
1 Client zugeordnet
Ein
Störung im WLAN-Betrieb
Tabelle 3.3.: AP3400-Statusanzeigen
15
Software-Benutzerhandbuch - Version 1.9.1
