Installationsanleitung CP-5412/Windows NT
6 Anhang - Installationsanleitung des CP 5412 (A2)
Hardware-
voraussetzungen
Konfigurations-
register
Lageplan des
CP 5412 (A2)
32
Der CP 5412 (A2) ist eine Steckkarte für IBM-AT-kompatible PC/PG
und benötigt für den Betrieb einen 16-Bit-breiten ISA-Slot.
Bitte beachten Sie beim Einbau der Baugruppe die Maßnahmen
gegen elektrostatische Aufladung (EGB).
Das Öffnen des PC/PG sowie das Stecken und Ziehen der Bau-
gruppe ist nur im spannungslosen Zustand erlaubt.
Bitte lesen Sie vor dem Einbau der Baugruppe im Handbuch Ihres
PC/PG das Kapitel „Einbau von Baugruppen" o. ä. ganz durch
und beachten Sie die Anweisungen.
Über das Konfigurationsregister werden sämtliche, für den Betrieb der
Baugruppe benötigten Werte, über die Software auf den CP geladen.
Das Konfigurationsregister belegt vier Adressen im Ein-/Ausgabe-
bereich (auch E/A-Bereich genannt) des PC. Die 4 Adressen, die be-
legt werden, werden über den DIL-Schalter eingestellt. Die Lage des
DIL-Schalters auf der Baugruppe ist Bild 6.1 zu entnehmen.
Das nachfolgende Bild zeigt den CP 5412 (A2) mit der Lage der Brük-
ken zur Einstellung des E/A-Bereichs.

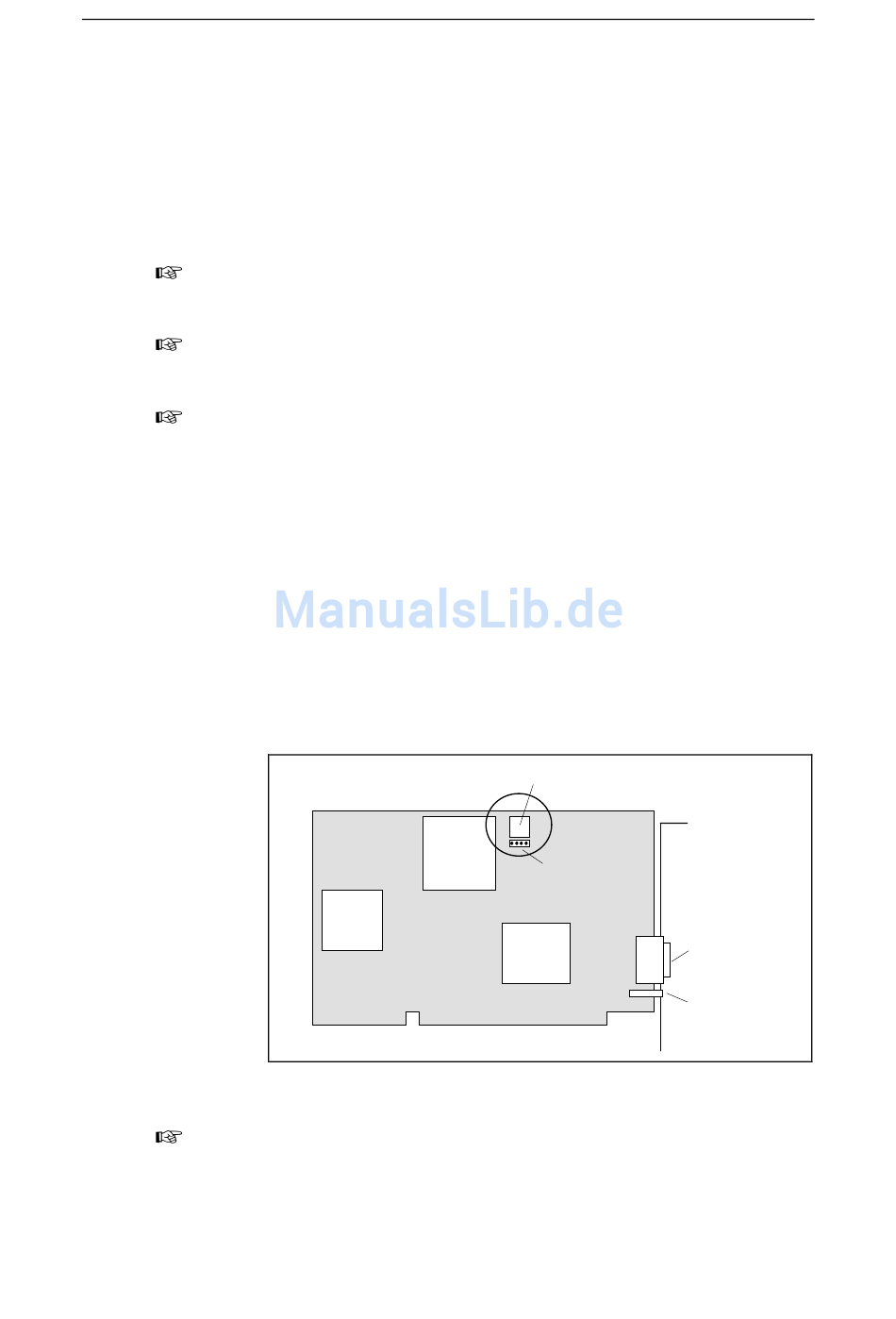

Bild 6.1
Lageplan des CP 5412 (A2)
Die im Bild 6.1 dargestellte Stiftleiste ist für den Test vorgesehen
und darf auf keinen Fall bestückt werden.
DIL-Schalter
Stiftleiste
nicht bestücken !!!
Installationsanleitung CP-5412/Windows NT
PROFIBUS-
Anschluß
Leuchtdiode
für Bus-
Aktivität
C79000-B8274-C375-02
