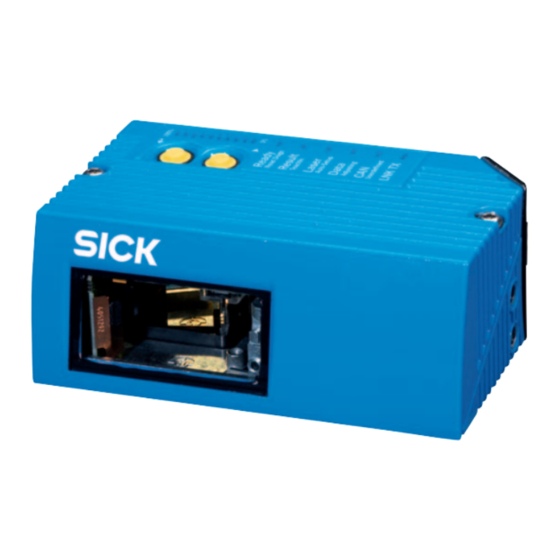

SICK CLV63x Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für CLV63x:
- Betriebsanleitung (6 Seiten) ,
- Betriebsanleitung (82 Seiten)
Verwandte Anleitungen für SICK CLV63x
Inhaltszusammenfassung für SICK CLV63x
- Seite 1 Onlinehilfe O N L I N E - H I L F E Barcodescanner CLV63x Barcodescanner CLV63x Advanced Line...
- Seite 2 Internet Explorer sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Acrobat Reader ist ein Warenzeichen von Adobe Systems Incorporated. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23...
-
Seite 3: Inhaltsverzeichnis
2.2.5.4 Digitale Eingänge ...................37 2.2.5.5 RDT400....................38 2.2.5.6 Digitale Ausgänge ..................38 2.2.5.7 Feldbus CDF600 ..................39 Service ......................40 2.3.1 Betriebsdaten .....................40 2.3.2 Systemstatus ....................40 Analyse......................41 2.4.1 Event Monitor....................41 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... - Seite 4 Inhalt Onlinehilfe Barcodescanner CLV63x © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23...
-
Seite 5: Zu Diesem Dokument
Dieses Symbol weist auf Besonderheiten hin. Notiz Dieses Symbol verweist auf ergänzende Einstellungen in der Konfigurationssoftware SO- PAS-ET. Wichtig Dieses Symbol verweist auf ergänzende technische Dokumentationen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... - Seite 6 Zu diesem Dokument Kapitel 1 Onlinehilfe Barcodescanner CLV63x © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23...
-
Seite 7: Clv63X
Die Gruppe Quickstart erscheint automatisch als Startdialog. zufügen nicht zeigen Diese Funktion kann hier ein-/ausgeschaltet werden. Wichtig Defaultwerte sowie Min.- und Max.-Werte siehe P der SOPAS-ET-Oberfläche. ARAMETER 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 8: Parameter
Für die dynamische Lesekonfiguration lassen sich die Parameter der Gruppe Codelabel-Eigenschaften in bis zu acht Konfiguratio- nen zusammenfassen. Die Konfigurationen werden auf der Seite Kapitel 2.2.1.4 Dyna- mische Lesekonfiguration, Seite 11 organisiert. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 9: Objekttriggersteuerung
Evtl. Einheit auswählen. Start Sensor 1 50 ms 100 ms Lesetor Abb. 2-1: Einfluss der Parameter Start Verzögerung und Stop Verzögerung auf das Lesetor. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 10: Schwingspiegel
Gruppe Schwingspiegel je nach Betriebsart in bis zu acht Konfigurationen zusam- menfassen. Die Konfigurationen werden auf der Seite Kapitel 2.2.1.4 Dynamische Lesekonfiguration, Seite 11 organisiert. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 11: Beleuchtungssteuerung
Reihenfolge der Konfigurationen für die dynamische Lesekonfiguration bestimmen. Parameter Funktion Länge Zuweisungstabelle Anzahl der Konfigurationen eingeben, die zugewiesen werden sol- len. Index 0..7 Reihenfolge einstellen, in der die Konfigurationen zugewiesen werden. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 12: Inkrementkonfiguration
Parameter Funktion Inkrement-Quelle Quelle der Inkremente auswählen. Konstante Geschwindigkeit Geschwindigkeit der Förderstrecke eingeben. Evtl. Einheit auswählen. Systeminkrement-Auflösung Auflösung des externen Inkrementalgebers eingeben. Evtl. Einheit auswählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 13: Codekonfiguration
Kapitel 2.2.3.7 Pharmacode, Seite 20 Bei dieser Codeart muss der Leseabstand (siehe Kapitel 2.2.1 Lesekonfiguration, Seite 8) eingegeben werden. Durch die Aktivierung der Codeart werden alle HARMACODE anderen Codearten gesperrt. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 14: Codabar
Maximallänge der Barcodes eingeben. Nur Barcodes mit Längen zwischen diesen beiden Werten werden gelesen. Feste Längen Erforderliche Längen des Barcodes eingeben. Nur Barcodes mit den eingegebenen Längen werden gelesen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 15: Code 39
Maximallänge der Barcodes eingeben. Nur Barcodes mit Längen zwischen diesen beiden Werten werden gelesen. Feste Längen Erforderliche Längen des Barcodes eingeben. Nur Barcodes mit den eingegebenen Längen werden gelesen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 16: Upc/Ean
Der Add-On-Code ist ein kleiner zusätzlicher Code, der auf der rechten Seite des UPC-Codes angefügt sein kann. Er kann aus 2 oder 5 Stellen bestehen. Add-On-Länge Länge des Add-On-Codes auswählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 17: 2/5 Interleaved
Wahrscheinlichkeit, dass ein schlecht gedruckter Code nicht erkannt wird. Die Differenz zwischen kleinstem breitem Element und größtem schmalem Element muss größer sein als die durchschnittliche Modulbreite mal Klassifikationssicherheit. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 18: Code 93
Maximallänge der Barcodes eingeben. Nur Barcodes mit Längen zwischen diesen beiden Werten werden gelesen. Feste Längen Erforderliche Längen des Barcodes eingeben. Nur Barcodes mit den eingegebenen Längen werden gelesen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 19: Code 128 Familie
Maximallänge der Barcodes eingeben. Nur Barcodes mit Längen zwischen diesen beiden Werten werden gelesen. Feste Längen Erforderliche Längen des Barcodes eingeben. Nur Barcodes mit den eingegebenen Längen werden gelesen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 20: Pharmacode
Prüfung der Länge des Barcodes konfigu- riert. Parameter Funktion Länge Erforderliche Länge des Barcodes eingeben. Der Pharmacode kann aus Sicherheitsgründen erst ab 4 Stellen gelesen werden. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 21: Datenverarbeitung
Parameter Funktion Codes abhängig von Position Ausgabe von gleichen Codes als mehrere Codes ein-/ausschal- trennen ten. Codedistanz Maximale Entfernung der Codes voneinander eingeben. Evtl. Einheit auswählen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 22: Ausgabesteuerung
Verzögerung für die Übermittlung der Lesedaten eingeben. Evtl. Einheit auswählen. Lesetor 100 ms Ausgabe- zeitpunkt Abb. 2-11: Einfluss des Parameter-Werts Ende des Lesetakts (Ausgabezeitpunkt) auf den Ausgabezeitpunkt der Codeinhalte. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... - Seite 23 Abb. 2-12: Einfluss des Parameter-Werts Sobald wie möglich (Ausgabezeitpunkt) auf den Ausgabezeitpunkt der Codeinhalte. Lesetor Code 100 ms Ausgabe- zeitpunkt Abb. 2-13: Einfluss des Parameter-Werts Ende des Lables (Ausgabezeitpunkt) auf den Ausgabezeitpunkt der Codeinhalte. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved...
-
Seite 24: Auswertebedingungen
Art der Überbrückung auswählen. Fenster schließen und Eingaben bestätigen. Diese Schaltfläche ist ausgegraut, solange alle Codes die Bedin- gung erfüllen würden. Abbrechen Fenster schließen und Eingaben verwerfen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 25: Match-Code-Bedingung
Wählen, ob die Bedingung nur auf gültige Codes oder auf alle Codes angewendet werden soll. Beschränkung auf Geräte mit Geräte-IDs der Geräte eingeben, für die diese Bedingung gelten soll. Bedingung invertieren Umkehrung der Bedingung ein-/ausschalten. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 26: Freie Bedingung
Nicht Die folgende Bedingung darf nicht erfüllt sein. Klammer um Bedingungen einfügen. Klammer um Bedingungen einfügen. Zeile entfernen Bedingungen oder Verknüpfung zwischen zwei Bedingungen ent- fernen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... - Seite 27 Wenn kein gültiger Code gelesen wurde, soll "NoRead" ausgegeben werden. Um dieses Ergebnis zu erhalten, muss die folgende B und ein entsprechendes EDINGUNG angelegt werden (siehe Kapitel 2.2.4.5 Ausgabeformat, Seite 30). USGABEFORMAT 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved...
-
Seite 28: Match-Code Teach-In
Trigger-Quelle für das Einlernen der Auswertebedingung auswäh- len. Lerne Codeinhalt Einlernen des Codeinhalts ein-/ausschalten. Lerne Code-ID (Typ) Einlernen der Code-ID ein-/ausschalten. Lerne Codelänge Einlernen der Codelänge ein-/ausschalten. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 29: Filter/Sortierer Für Ausgabeformatierung
Filter/Sortierer mit Drag & Drop kopiert werden. Er kann gelöscht werden, indem er auf das Papierkorbsymbol gezogen wird (Mauszeiger muss über dem Papierkorbsymbol sein). 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 30: Ausgabeformat
Um es zurückzukopieren, muss im Fenster Ausgabeformat #1 die rechte Maustaste gedrückt werden und der Befehl "E ..." gewählt werden. INFÜGEN VON XTERN © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... - Seite 31 Um es zurückzukopieren, muss im Fenster Heartbeat Format die rechte Maustaste gedrückt werden und der Befehl "E ..." gewählt werden. INFÜGEN VON XTERN 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved...
-
Seite 32: Netzwerk / Schnittstellen / Ios
Kapitel 2.2.5.2 Ethernet, Seite 35 Kapitel 2.2.1.1 Objekttriggersteuerung, Seite 9 Geräte-ID CAN-Bus-Adresse des Scanners eingeben. Gerätename Namen des Gerätes eingeben. Dieser Name erscheint im Projektbaum auf oberster Ebene. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 33: Überwachung
Netzwerk weitergeleitet werden. Parameter Funktion zuweisen an Verbindung auswählen, über die das Multiplexing laufen soll. Server Liste Gerätenummern der Scanner eingeben, die am Multiplexing teil- nehmen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 34: Seriell
Parameter Funktion Verwende Geräte-ID als Profi- Die Verwendung der Geräte-ID des Scanners als Profibus-Adresse bus-Adresse ein-/ausschalten. Geräte-ID Geräte-ID des Scanners wird angezeigt. Betriebsmodus Profibus-Protokoll auswählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 35: Ethernet
Ausgabe eines regelmäßigen Lebenszeichens einschalten. Heartbeat-Intervall Zeit eingeben, die zwischen zwei Heartbeats liegen soll. Neustart des Intervalls beim Einen Neustart des Intervalls nach der Ausgabe eines Leseergeb- Senden nisses einschalten. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 36: Webserver
Geräte-ID des Scanners im CAN-Netzwerk wird angezeigt. Baudrate Geschwindigkeit des Netzwerks auswählen. Ausgabeformat Das Ausgabeformat auswählen, in dem das Leseergebnis über das CAN-Netzwerk ausgegeben werden soll. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 37: Digitale Eingänge
Bedeutung des geschalteten externen Eingangs 2 auswählen. Entprellung Zeit eingeben, die das Signal mindestens am externen Eingang 2 anliegen muss, damit es erkannt wird. Evtl. Einheit auswählen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 38: Rdt400
Ereignis auswählen, das ein Signal an Ausgang 2 auslösen soll. Logik Logikpegel des geschalteten Ausgangs 2 auswählen. Steuerung Art der Steuerung auswählen. Dauer Dauer des Signals eingeben. Evtl. Einheit auswählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 39: Feldbus Cdf600
Funktion des Ausgabe-Bits 0 auswählen. Nutzung Output Bit1 Funktion des Ausgabe-Bits 1 auswählen. Nutzung Input Bit0 Funktion des Eingabe-Bits 0 auswählen. Nutzung Input Bit1 Funktion des Eingabe-Bits 1 auswählen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 40: Service
Text der Meldung wird angezeigt. Info Weitere Informationen zur Meldung werden angezeigt. Status Der Status der Meldung wird angezeigt. Zähler Die Anzahl des Auftretens der Meldung wird angezeigt. © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23... -
Seite 41: Analyse
Zoom des Diagramms auf 100 % stellen. Diagramm kleiner zoomen. Zeitachse in Diagramm anzeigen lassen. Inkrementachse in Diagramm anzeigen lassen. Raster im Diagramm ein-/ausschalten. Werte im Diagramm anzeigen lassen. 8011971/S345/2008-04-23 © SICK AG · Division Auto Ident · Germany · All rights reserved... - Seite 42 Deutschland Singapore España Suomi France Sverige Great Britain Taiwan India Türkiye Italia USA/Canada/México Japan Nederlands Norge Österreich www.sick.com SICK AG | Waldkirch | Germany | www.sick.com © SICK AG · Division Auto Ident · Germany · All rights reserved 8011971/S345/2008-04-23...
