6.4

Anschlussschemata

8016184/Z164/30-11-2016 | SICK
Irrtümer und Änderungen vorbehalten
Anschlussprinzip
CDB650-204
Connection Lector64x
1
Lector65x
module
...
...
1 2
X1
GND
DC 24 V ± 20 %
Power...
Cable 6

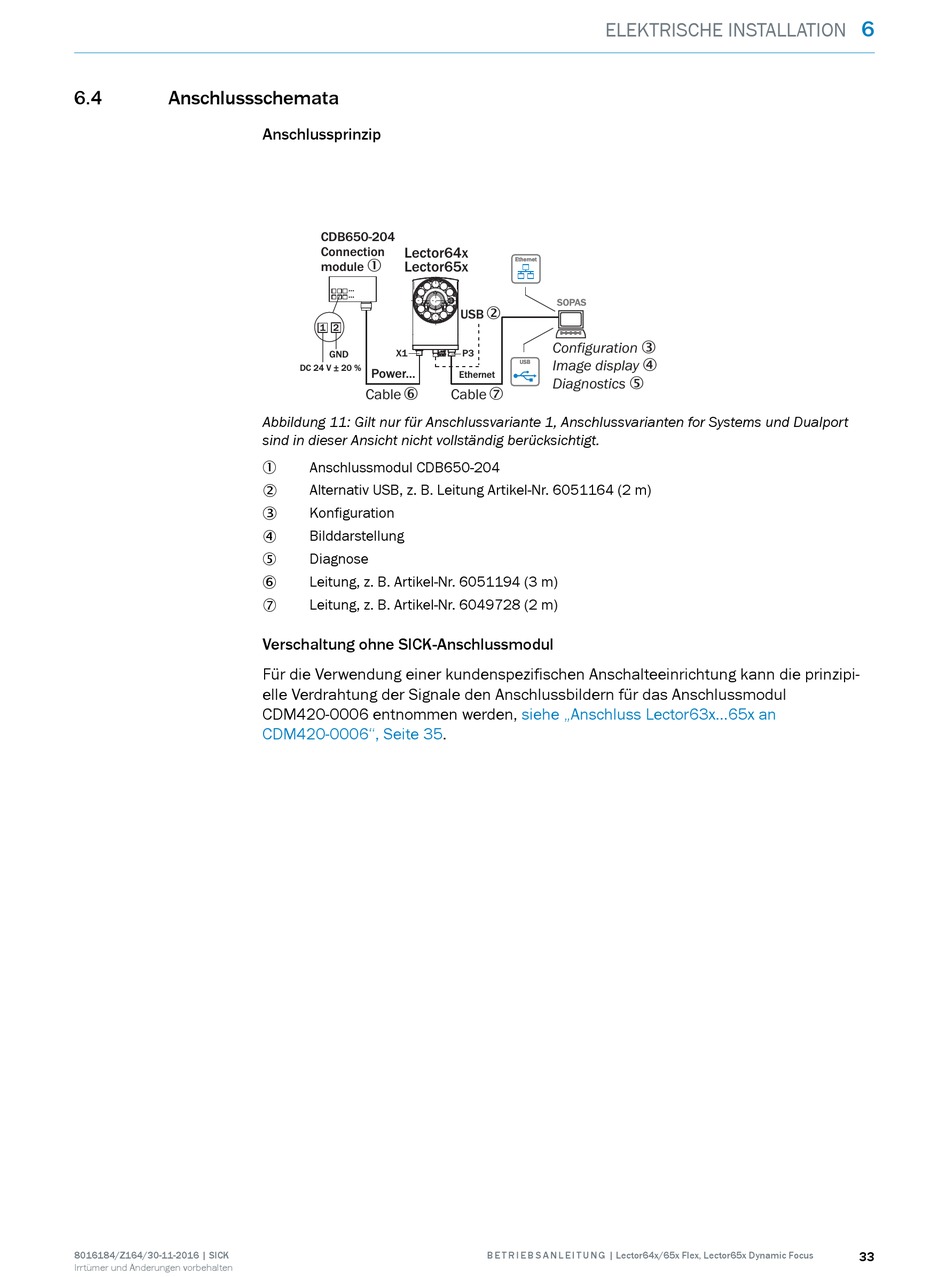

Abbildung 11: Gilt nur für Anschlussvariante 1, Anschlussvarianten for Systems und Dualport
sind in dieser Ansicht nicht vollständig berücksichtigt.
Anschlussmodul CDB650-204
1
Alternativ USB, z. B. Leitung Artikel-Nr. 6051164 (2 m)
2
Konfiguration
3
Bilddarstellung
4
Diagnose
5
Leitung, z. B. Artikel-Nr. 6051194 (3 m)
6
Leitung, z. B. Artikel-Nr. 6049728 (2 m)
7
Verschaltung ohne SICK-Anschlussmodul
Für die Verwendung einer kundenspezifischen Anschalteeinrichtung kann die prinzipi‐
elle Verdrahtung der Signale den Anschlussbildern für das Anschlussmodul
CDM420-0006 entnommen werden,
CDM420-0006", Seite 35.
ELEKTRISCHE INSTALLATION
Ethernet Ethernet
SOPAS SOPAS
2
USB
Configuration 3
P3
Image display 4
USB USB
Ethernet
Diagnostics 5
Cable 7
siehe „Anschluss Lector63x...65x an
