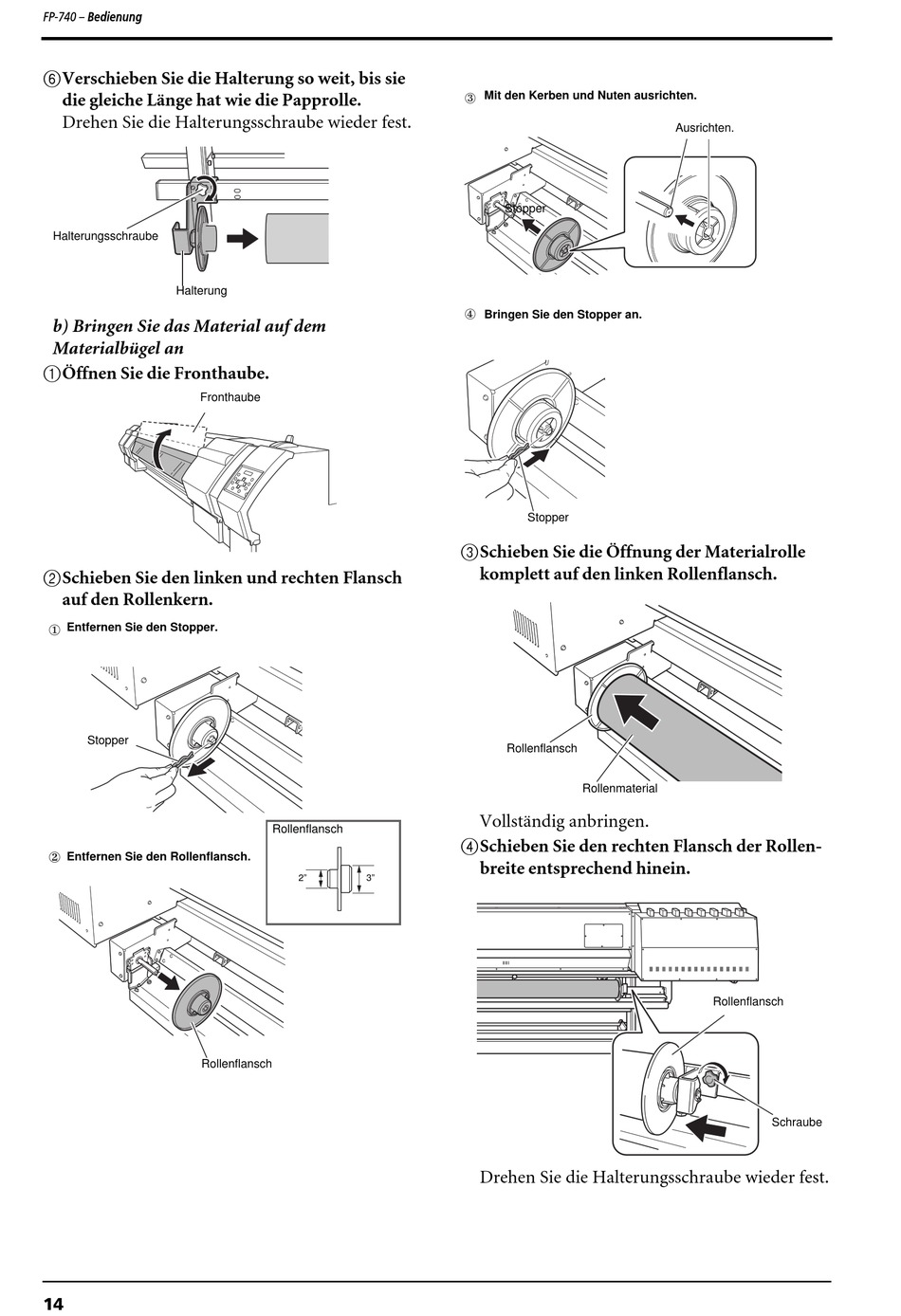

FP-740 – Bedienung
FVerschieben Sie die Halterung so weit, bis sie
die gleiche Länge hat wie die Papprolle.
Drehen Sie die Halterungsschraube wieder fest.
Halterungsschraube
Halterung
b) Bringen Sie das Material auf dem
Materialbügel an
AÖffnen Sie die Fronthaube.
Fronthaube
BSchieben Sie den linken und rechten Flansch
auf den Rollenkern.
Entfernen Sie den Stopper.
Stopper
Entfernen Sie den Rollenflansch.
Rollenflansch
14
Rollenflansch
2"
3"
Mit den Kerben und Nuten ausrichten.
Stopper
Bringen Sie den Stopper an.
Stopper
CSchieben Sie die Öffnung der Materialrolle
komplett auf den linken Rollenflansch.
Rollenflansch
Rollenmaterial
Vollständig anbringen.
DSchieben Sie den rechten Flansch der Rollen-
breite entsprechend hinein.
Drehen Sie die Halterungsschraube wieder fest.
Ausrichten.
Rollenflansch
Schraube
