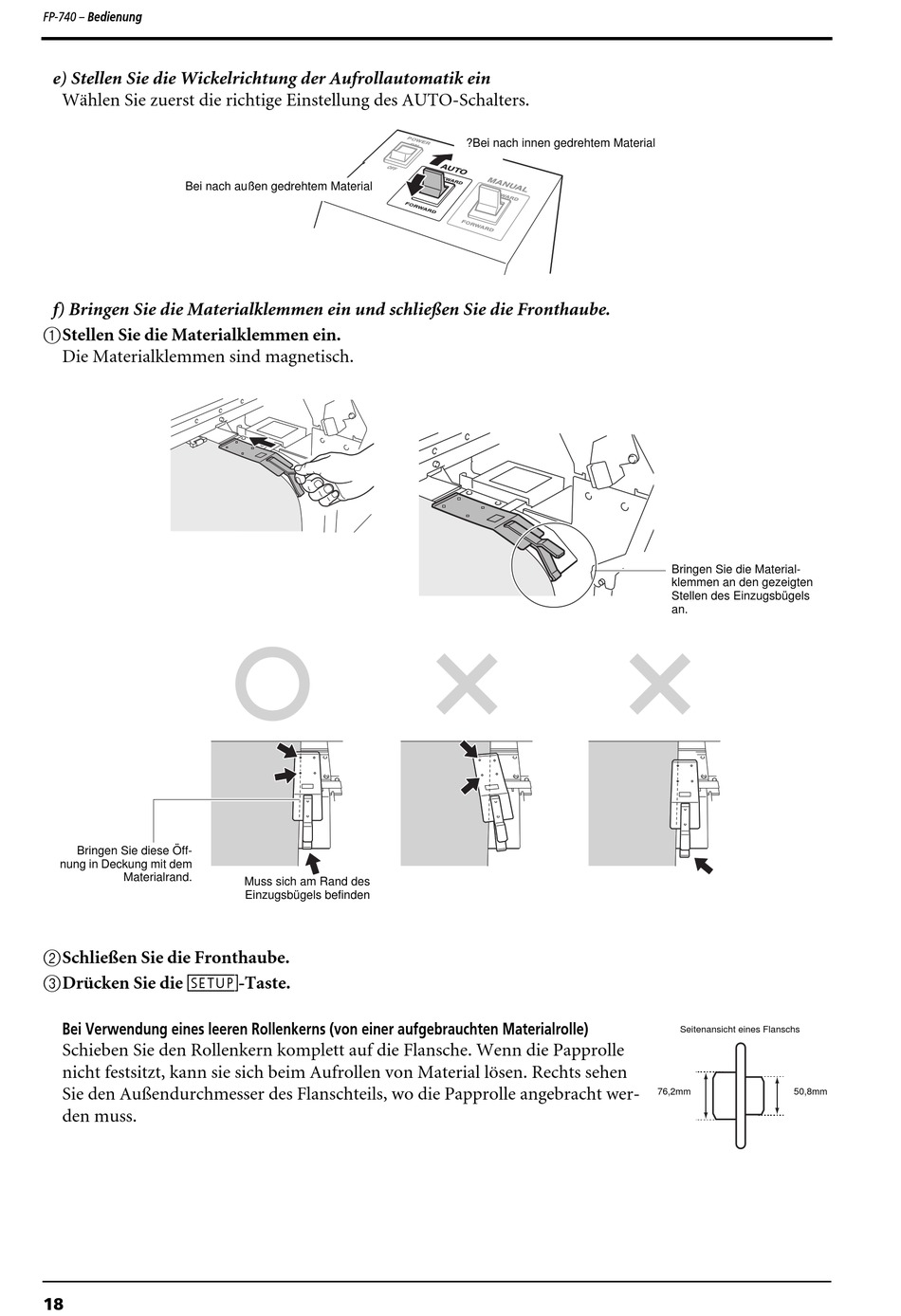

FP-740 – Bedienung
e) Stellen Sie die Wickelrichtung der Aufrollautomatik ein
Wählen Sie zuerst die richtige Einstellung des AUTO-Schalters.
Bei nach außen gedrehtem Material
f) Bringen Sie die Materialklemmen ein und schließen Sie die Fronthaube.
AStellen Sie die Materialklemmen ein.
Die Materialklemmen sind magnetisch.
Bringen Sie diese Öff-
nung in Deckung mit dem
Materialrand.
BSchließen Sie die Fronthaube.
CDrücken Sie die [SETUP]-Taste.
Bei Verwendung eines leeren Rollenkerns (von einer aufgebrauchten Materialrolle)
Schieben Sie den Rollenkern komplett auf die Flansche. Wenn die Papprolle
nicht festsitzt, kann sie sich beim Aufrollen von Material lösen. Rechts sehen
Sie den Außendurchmesser des Flanschteils, wo die Papprolle angebracht wer-
den muss.
18
Muss sich am Rand des
Einzugsbügels befinden
?Bei nach innen gedrehtem Material
Bringen Sie die Material-
klemmen an den gezeigten
Stellen des Einzugsbügels
an.
Seitenansicht eines Flanschs
76,2mm
50,8mm
