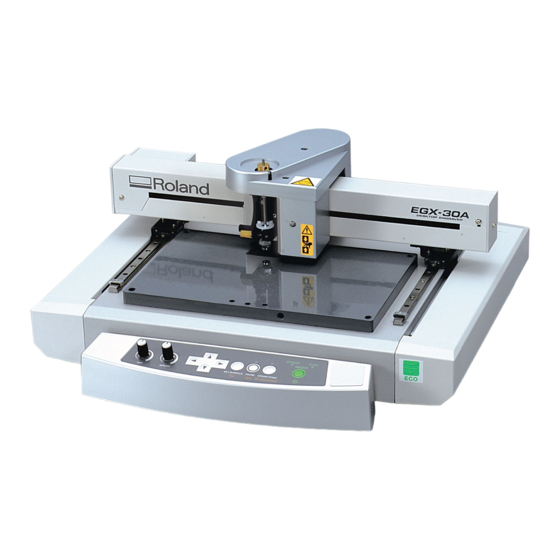

EGX-30A DESKTOP ENGRAVER
Bedienungsanleitung
Vielen Dank, dass Sie sich für einen EGX-30A entschieden haben.
Bitte lesen Sie sich diese Bedienungsanleitung vollständig durch, damit Sie beim Einsatz Ihres EGX-30A alles richtig
machen. Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der
Roland DG.
Änderungen der technischen Daten und der Produktmerkmale ohne Vorankündigung vorbehalten.
Die in dieser Anleitung erwähnten Bedienschritte sollten eigentlich richtig sein und sind auch nachgeprüft worden.
Wenn trotzdem etwas unrichtig ist, wenden Sie sich bitte an Ihren EGX-30A-Händler.
Roland DG Corporation haftet nicht für direkte oder Folgeschäden, die sich aus der Verwendung dieses Gerätes er-
geben könnten. Außerdem wird keinerlei Garantie gegeben, dass dieses Gerät die gestellten Anforderungen jederzeit
erfüllt.
Inhalt
1.
1-1
1-2
2.
3.
4.
4-1
4-2
4-3
Windows® und Windows NT® sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der Microsoft® Corporation.
i486 und Pentium sind in den USA eingetragene Warenzeichen der Intel Corporation.
IBM ist ein eingetragenes Warenzeichen der International Business Corporation.
Alle anderen Produkt- und Firmennamen sind Eigentum der betreffenden Rechtspersonen und werden ausdrücklich anerkannt.
Copyright © 2001 Roland DG Corporation
http://www.rolanddg.be/
5.
6.
7.
7-1
7-2
7-3
8.
9.
9-1
10.
11.
12.
13.
