Tia Portal - Hardware-Konfiguration - Cpu - VIPA 300S Handbuch

Teil 9 Projektierung im TIA Portal

TIA Portal - Hardware-Konfiguration - CPU

Allgemein
Vorgehensweise
Parametrierung
9-4
Um kompatibel mit dem Siemens TIA Portal zu sein, ist die VIPA CPU als
CPU 314C-2DP (6ES7 314-6CG03-0AB0 V2.6) von Siemens zu projek-
tieren.
• Starten Sie das Siemens TIA Portal.
• Erstellen Sie in der Portalansicht mit Neues Projekt erstellen ein neues
Projekt.
• Wechseln Sie in die Projektansicht.
• Doppelklicken Sie in der Projektnavigation auf Neues Gerät hinzufügen.
• Wählen Sie im Eingabedialog folgende CPU aus:
SIMATIC S7-300 > CPU 314C-2DP > 6ES7 314-6CG03-0AB0 V2.6.

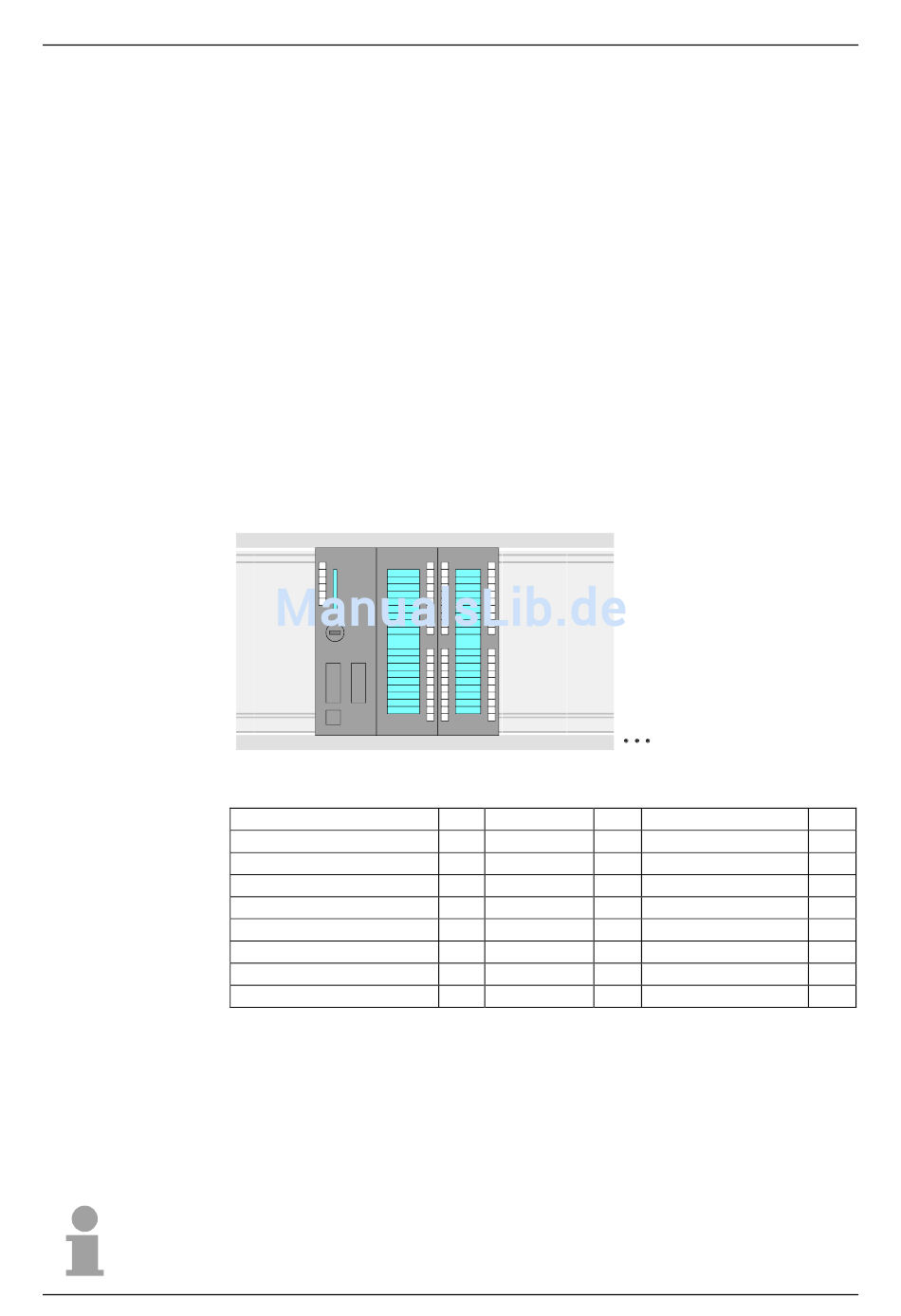

Daraufhin wird die CPU mit einer Profilschiene eingefügt.
Projektbereich:
1 2
Geräteübersicht:
Baugruppe
PLC...
MPI-Schnittstelle...
DP-Schnittstelle
DI24/DO16...
AI5/AO2
Zählen...
Positionieren...
...
Da die CPU von VIPA als Siemens-CPU projektiert wird, erfolgt auch die
Parametrierung über die Siemens-CPU.
Zur Parametrierung
Geräteübersicht auf den CPU-Teil. Daraufhin werden die Parameter des
CPU-Teils im Eigenschaften-Dialog aufgeführt. Hier können Sie Ihre
Parametereinstellungen vornehmen.
Hinweis!
Eine Beschreibung der Parameter finden Sie im Kapitel "Einsatz CPU..."
unter "Einstellung der CPU-Parameter".
Handbuch VIPA System 300S SPEED7
3 4
... Steckplatz ...
2
2 0
2 X1
2 X2
2 X3
2 4
2 5
klicken Sie im
Projektbereich
HB140D - CPU SC - RD_314-6CG13 - Rev. 12/50
Typ ...
CPU 314C-2DP
MPI-Schnittstelle
DP-Schnittstelle
DI24/D16
AI5/AO2
Zählen
Positionieren
bzw. in der
