Handbuch VIPA System 300S SPEED7
Zähler - Schnelleinstieg
Übersicht

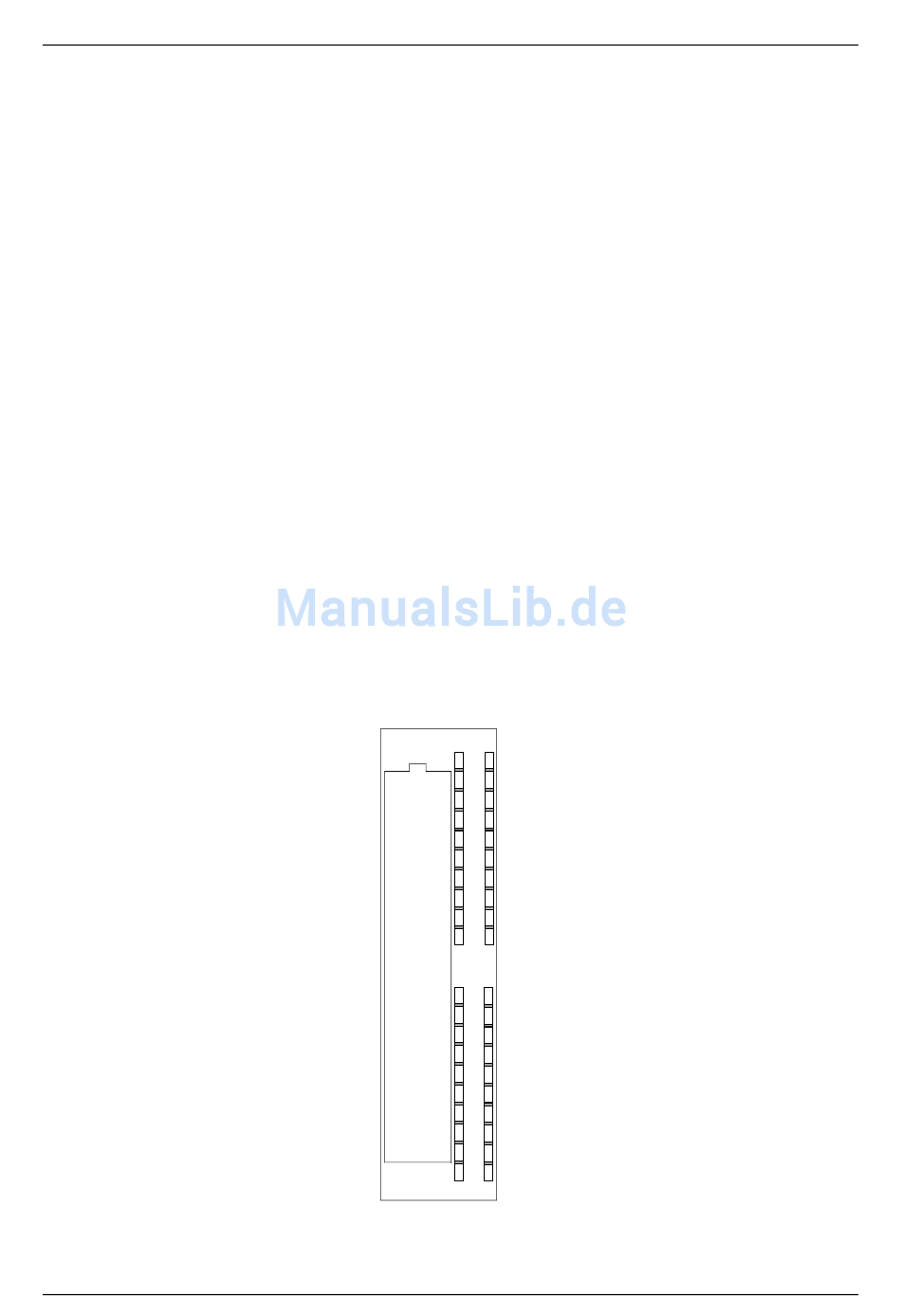

Steckerbelegung
X12
Pin
Belegung
1
Versorgungsspg. +DC 24V
2
E+0.0 / Kanal 0 (A)/Impuls
3
E+0.1 / Kanal 0 (B)/Richtung
4
E+0.2 / Kanal 0 Hardwaretor
5
E+0.3 / Kanal 1 (A)/Impuls
6
E+0.4 / Kanal 1 (B)/Richtung
7
E+0.5 / Kanal 1 Hardwaretor
8
E+0.6 / Kanal 2 (A)/Impuls
9
E+0.7 / Kanal 2 (B)/Richtung
10
nicht belegt
11
nicht belegt
12
E+1.0 / Kanal 2 Hardwaretor
13
E+1.1 / Kanal 3 (A)/Impuls
14
E+1.2 / Kanal 3 (B)/Richtung
15
E+1.3 / Kanal 3 Hardwaretor
16
E+1.4 / Kanal 0 Latch
17
E+1.5 / Kanal 1 Latch
18
E+1.6 / Kanal 2 Latch
19
E+1.7 / Kanal 3 Latch
20
Masse DI
HB140D - CPU SC - RD_314-6CG13 - Rev. 12/50
Die CPU 314-6CG13 besitzt Ein-/Ausgänge, die Sie für Technologische
Funktionen bzw. als Standardperipherie verwenden können. Soweit dies
hardwareseitig möglich ist, können Sie Technologische Funktionen und
Standardperipherie gleichzeitig nutzen.
Belegte Eingänge von Technologischen Funktionen können gelesen
werden. Belegte Ausgänge lassen sich nicht beschreiben.
Die Parametrierung des entsprechenden Kanals erfolgt im Hardware-
Konfigurator über das Zähler-Submodul der CPU 314C-2DP von Siemens.
Zur Zeit stehen Ihnen folgende Technologische Funktionen auf 4 Kanälen
zur Verfügung:
• Endlos Zählen, z.B. zur Wegerfassung mit Inkrementalgebern
• Einmalig Zählen, z.B. Stückguterfassung bis zu einer maximalen Grenze
• Periodisch Zählen, z.B. Anwendungen mit wiederholten Zählvorgängen
Für die CPU 314-6CG13 beträgt die maximale Frequenz unabhängig von
der Anzahl der aktivierten Zähler 60kHz.
Die Steuerung der entsprechenden Betriebsarten erfolgt aus dem
Anwenderprogramm über den SFB COUNT (SFB 47).
DI16x
DC24V
Teil 5 Einsatz E/A-Peripherie
Pin
21
DO16x
+0
+0
DC24V
22
0,5A
1L+ 2L+
.0
23
.1
24
.2
25
.3
26
.4
.5
27
.6
28
.7
29
F
DI
DO
30
31
+1
+1
3L+
32
.0
33
.1
34
.2
.3
35
.4
36
.5
37
.6
38
.7
F
39
DI
DO
40
Belegung
Versorgungsspg. +DC 24V
A+0.0 / Kanal 0 Ausgang
A+0.1 / Kanal 1 Ausgang
A+0.2 / Kanal 2 Ausgang
A+0.3 / Kanal 3 Ausgang
A+0.4
A+0.5
A+0.6
A+0.7
Masse DO
Versorgungsspg. +DC 24V
A+1.0
A+1.1
A+1.2
A+1.3
A+1.4
A+1.5
A+1.6
A+1.7
Masse DO
5-19
