Teil 8 WinPLC7

Beispiel zur Projektierung

Aufgabenstellung
Hierbei soll gelten:
Voraussetzung
Projektierung
Hardware-
Konfiguration
8-4
Im Beispiel wird ein FC 1 programmiert, welcher vom OB 1 zyklisch
aufgerufen wird. Durch Vorgabe von 2 Vergleichswerten (value1 und
value2) an den FC können Sie abhängig vom Vergleichsergebnis eine
Ausgabe zur SPS aktivieren.
wenn value1 = value2 aktiviere Ausgang A 124.0
wenn value1 > value2 aktiviere Ausgang A 124.1
wenn value1 < value2 aktiviere Ausgang A 124.2
• Sie besitzen Administratorenrechte für Ihren PC.
• WinPLC7 ist installiert und als "Profi"-Version aktiviert.
• Ihre SPEED7-CPU ist aufgebaut und verdrahtet.
• Der Ethernet-PG/OP-Kanal der CPU ist mit Ihrem Ethernet-Netzwerk
verbunden. Mit einem Ethernet-Kabel können Sie Ihre CPU entweder
direkt oder über einen Switch/Hub an Ihren PC anschließen.
• WinPCap für die Teilnehmersuche über Ethernet ist installiert.
• Die Spannungsversorgung der CPU ist eingeschaltet und die CPU
befindet sich im STOP-Zustand.
• Starten Sie WinPLC7 ("Profi"-Version)
• Legen Sie mit [Neue Projektmappe anlegen] ein neues Projekt an und
öffnen Sie dies.

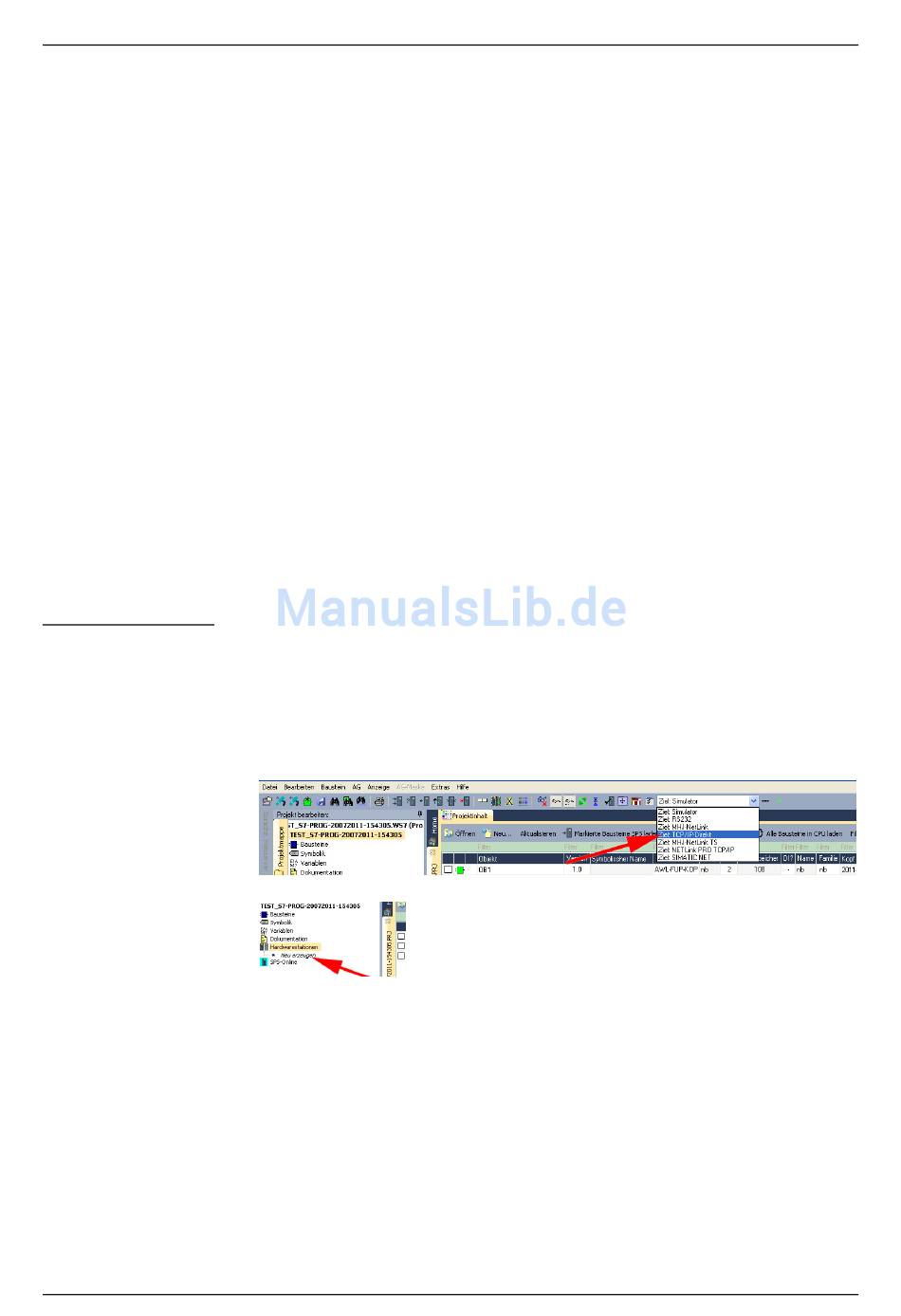

• Für den Aufruf des Hardware-Konfigurators ist es erforderlich WinPLC7
vom Simulations-Modus in den Offline-Modus zu schalten. Stellen Sie
hierzu zur Kommunikation über Ethernet "Ziel: TCP/IP Direkt" ein.
• Doppelklicken Sie auf "Hardwarestation" und hier auf "Neu erzeugen".
• Geben Sie einen Stationsnamen an. Bitte beachten Sie, dass der Name
keine Leerzeichen enthalten darf.
• Nach der Ladeanimation wählen Sie im Register SPS-System
selektieren das System "VIPA SPEED7" und klicken Sie auf [Erzeugen].
Eine neue Station wird angelegt.
• Sichern Sie die leere Station mit STRG+S.
• Gehen Sie im Hardware-Katalog auf CPU SPEED7 und fügen Sie die
entsprechende VIPA-CPU durch Doppelklick bzw. durch Drag&Drop in
die Station ein.
• Geben Sie, wenn nicht automatisch erfolgt, dem Ausgabe-Bereich der
CPU-SC die Anfangsadresse 124 und sichern Sie die Hardware-
Konfiguration.
