Submodul D-AD8 (Analogeingang)
Beispiel einer Eingangskonfiguration Beispiel einer Eingangskonfiguration
Beispiel einer Eingangskonfiguration Beispiel einer Eingangskonfiguration
Eingang 1:
Eingang 2:
Eingang 3:
Eingang 4:
Eingang 5:
Eingang 6:
Eingang 7:
Eingang 8:

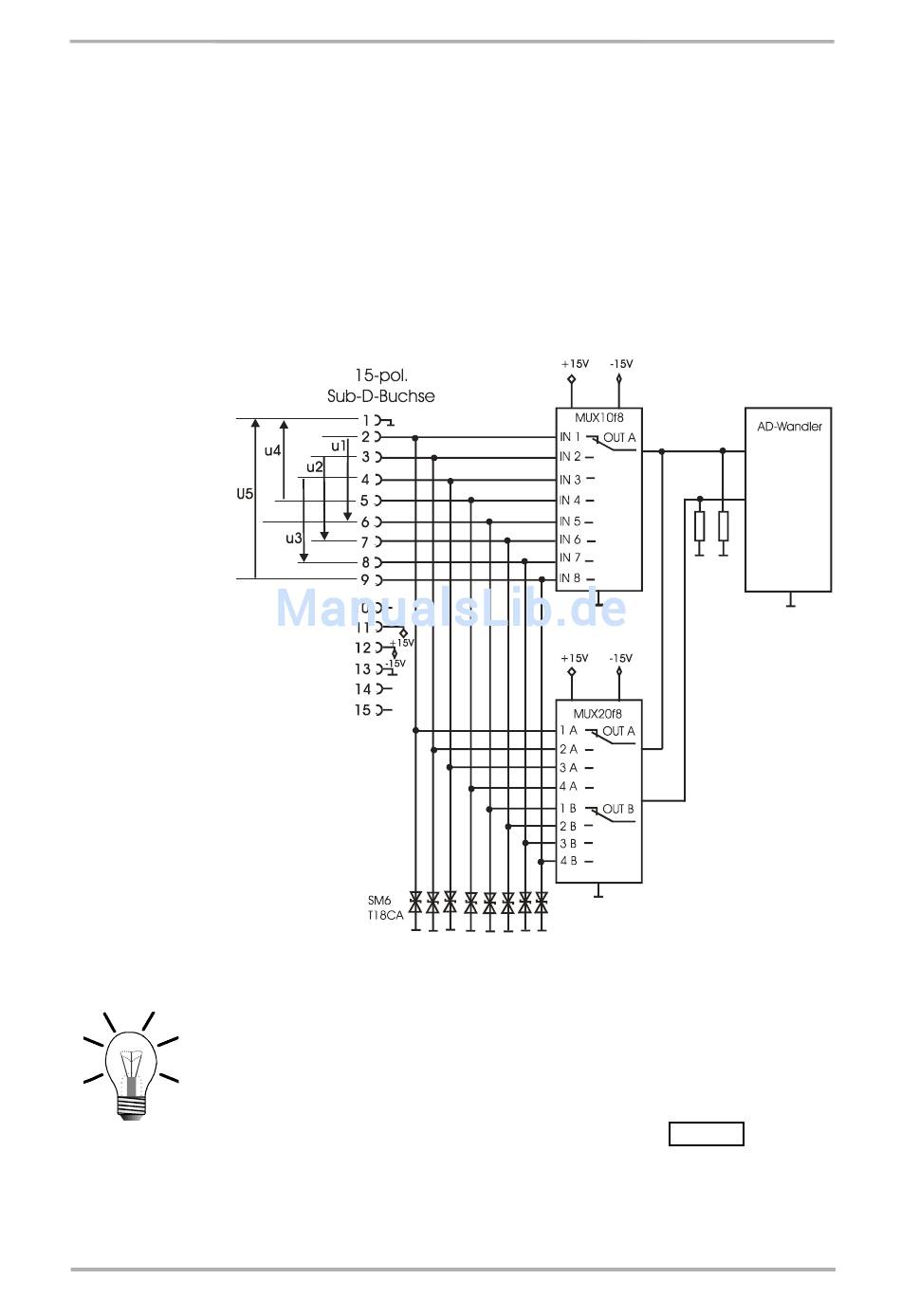

Abb. 22: Spannungskanäle Submodul D-AD8
Hinweis! Hinweis!
Hinweis! Hinweis!
In diesem Beispiel ist der PID-Regler 4 ausgeschaltet.
Über die damit zur Verfügung stehenden Eingänge 4 und 8
(Spannung u4 und u5) werden zwei Spannungen single-ended
(Bezug auf Masse) gemessen. Dies wird aus der Abb. 22 ersicht-
lich.
40
Differenzspannung (IN1 A)
Differenzspannung (IN2 A)
Differenzspannung (IN3 A)
Spannung single-ended (IN4)
Differenzspannung (IN1 B)
Differenzspannung (IN2 B)
Differenzspannung (IN3 B)
Spannung single-ended (IN8)
