Spannungsversorgung

6 6 6 6 Spannungsversorgung

6.1 Anforderungen

6.1 6.1 6.1
Spannungsbereich
Leistungsaufnahme ohne digi-
tale Ausgänge

6.2 Anschlussbelegung

6.2
6.2 6.2
Die Anschlussklemmen der Spannungsversorgung des DELTA PID-
Regler-Moduls befinden sich auf der Oberseite des DELTA-Basis-
gehäuses. Es sind grüne Phoenix-Schraubklemmen combicon mit
Rastermaß 5,08.

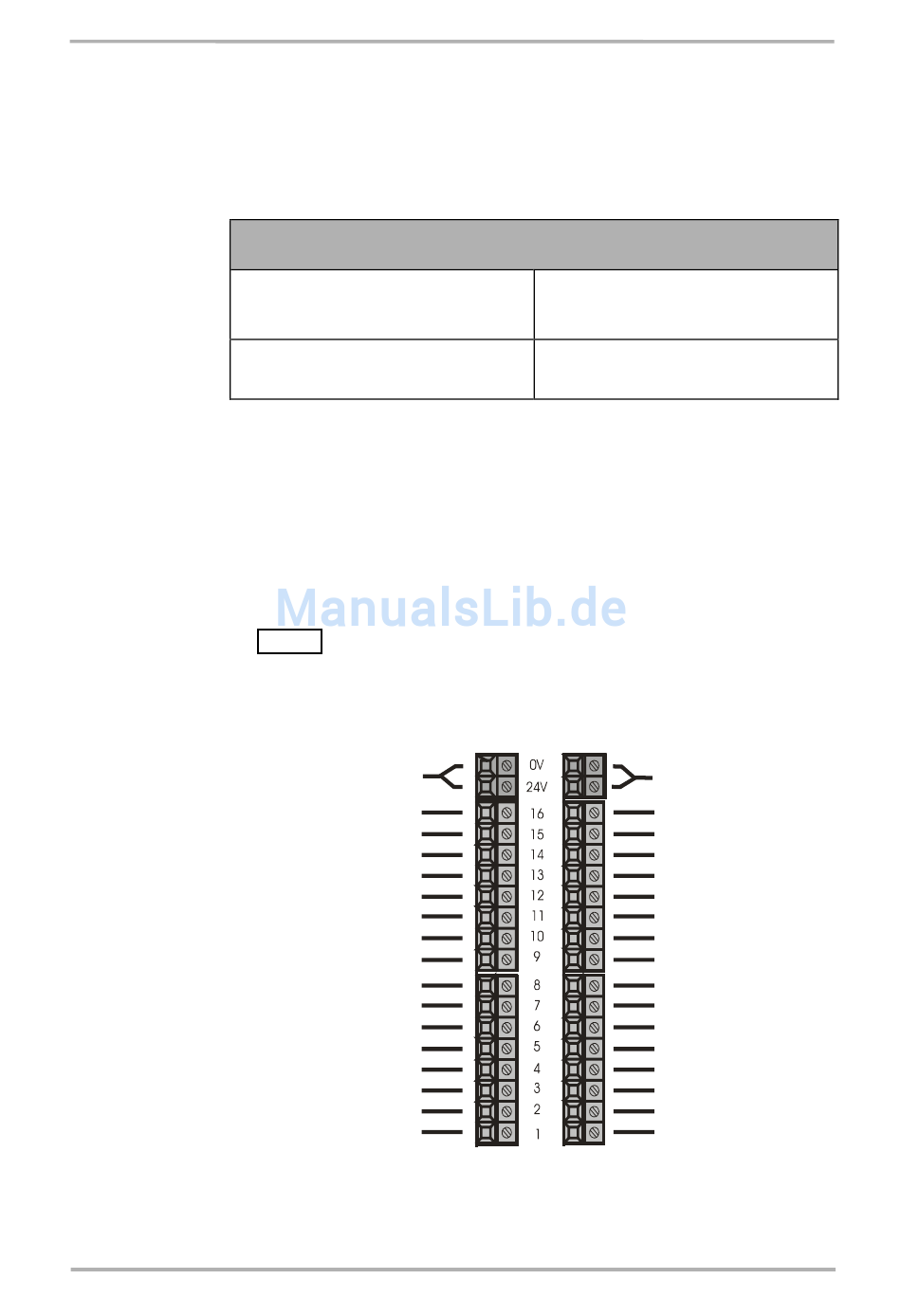

In Abb. 5 ist die Belegung der Anschlussklemmen erklärt. In der
linken Spalte sind die Anschlussklemmen der Spannungsversor-
gung des DELTA PID-Regler-Moduls und die digitalen Eingänge
dargestellt.
Spannungsversorgung
Basismodul
Digitaler Eingang 16
Digitaler Eingang 15
Digitaler Eingang 14
Digitaler Eingang 13
Digitaler Eingang 12
Digitaler Eingang 11
Digitaler Eingang 10
Digitaler Eingang 9
Digitaler Eingang 8
Digitaler Eingang 7
Digitaler Eingang 6
Digitaler Eingang 5
Digitaler Eingang 4
Digitaler Eingang 3
Digitaler Eingang 2
Digitaler Eingang 1
Abb. 5:
18
Spannungsversorgung Spannungsversorgung Spannungsversorgung
Anforderungen Anforderungen Anforderungen
Anforderungen Netzteil Anforderungen Netzteil Anforderungen Netzteil Anforderungen Netzteil
Anschlussbelegung
Anschlussbelegung Anschlussbelegung
Anschlussbelegung Spannungsversorgung
DELTA PID-Regler-Modul
20 ... 30 V DC
Restwelligkeit < 5 % gesiebt
ca. 10 W
Ext. Spannungsver-
sorgung Ausgänge
Digitaler Ausgang 16
Digitaler Ausgang 15
Digitaler Ausgang 14
Digitaler Ausgang 13
Digitaler Ausgang 12
Digitaler Ausgang 11
Digitaler Ausgang 10
Digitaler Ausgang 9
Digitaler Ausgang 8
Digitaler Ausgang 7
Digitaler Ausgang 6
Digitaler Ausgang 5
Digitaler Ausgang 4
Digitaler Ausgang 3
Digitaler Ausgang 2
Digitaler Ausgang 1
