Abb. 29: Abtasten Eines Zeitkontinuierlichen Signals - Jetter DELTA PID-Regler-Modul Betriebsanleitung

Firmware
Lesen
Schreiben
Wertebereich
Wert nach Reset
Das zeitkontinuierliche Signal x(t) wird in festen Zeitabständen,
Abtastzeit, erfaßt und mit Hilfe eines AD-Wandlers in eine Folge
von digital kodierten Zahlenwerten x(k) umgesetzt (siehe Abb. 29).

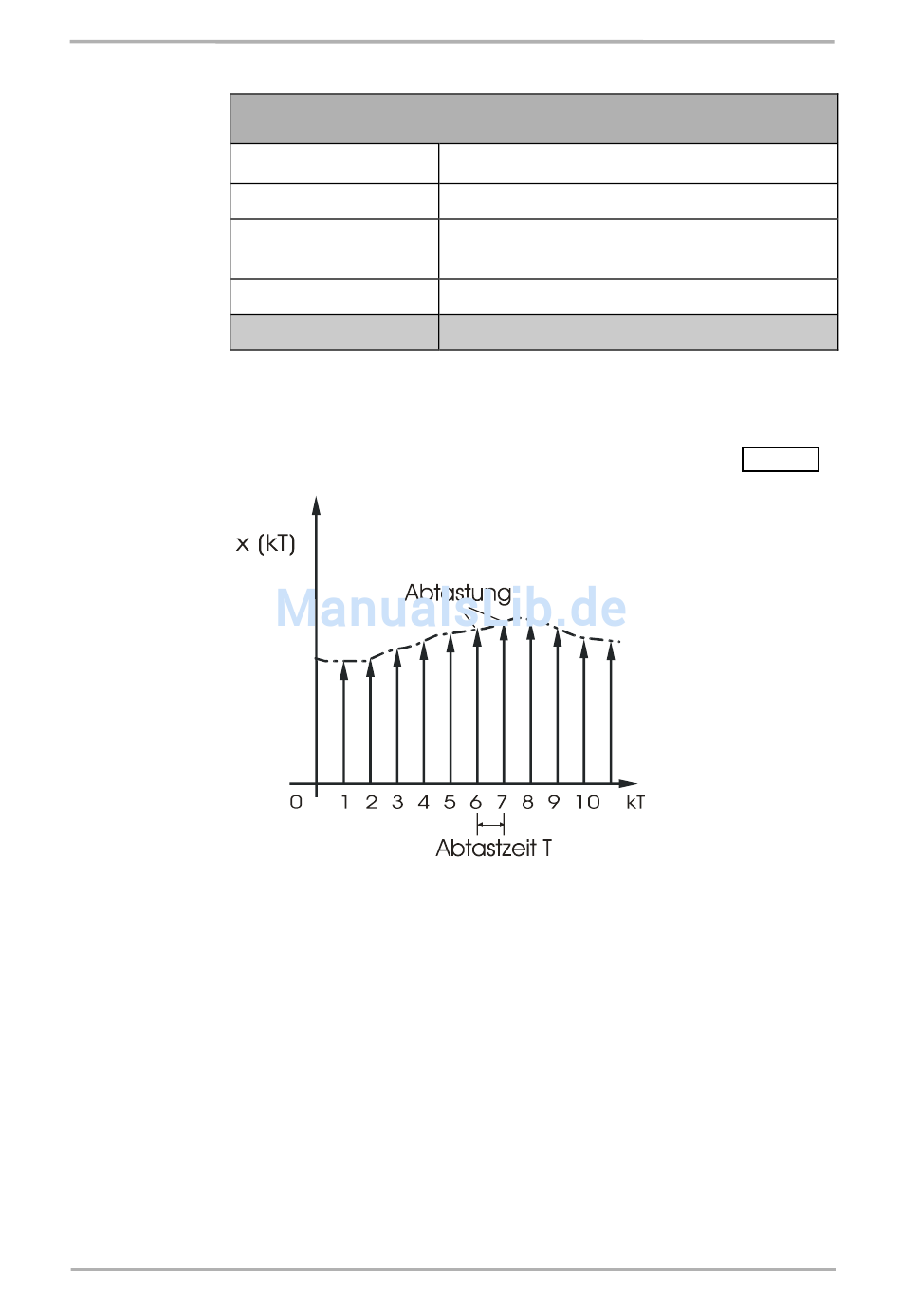

Abb. 29: Abtasten eines zeitkontinuierlichen Signals

Im Register 1xy006 ist die Abtastzeit definiert.
Die Abtastzeit errechnet sich nach der folgenden Formel:
Abtastzeit T = <Reg. 1xy006> * <Reg. 1x1023> * 2 ms
Die minimale Abtastzeit ist 2 ms.
64
Register 1xy006: Abtastzeit T Register 1xy006: Abtastzeit T Register 1xy006: Abtastzeit T Register 1xy006: Abtastzeit T
Funktion Funktion
Funktion Funktion
Aktuelle Abtastzeit T von Regler y
Übergabe einer neuen Abtastzeit T an den
Regler y
1 ... 255
10
DELTA PID-Regler-Modul
