Submodul D-O16 (Digitalausgänge)
Im folgenden soll eine Anwendung für das PWM-Signal beschrie-
ben werden. Es handelt sich um eine Temperaturregelung.
Wenn der Stellwert größer 0 ist, ist die Isttemperatur zu niedrig. In
Abhängigkeit des Stellwertes wird ein PWM+ - Signal erzeugt, das
eine Heizspirale in Betrieb setzt. Die Pulsbreite ist abhängig von
dem Stellwert.
Wenn der Stellwert kleiner 0 ist, ist die Isttemperatur zu hoch. In
Abhängigkeit des Stellwertes wird ein PWM- - Signal erzeugt, das
eine Kühleinrichtung in Betrieb setzt. Die Pulsbreite ist abhängig
von dem Stellwert.

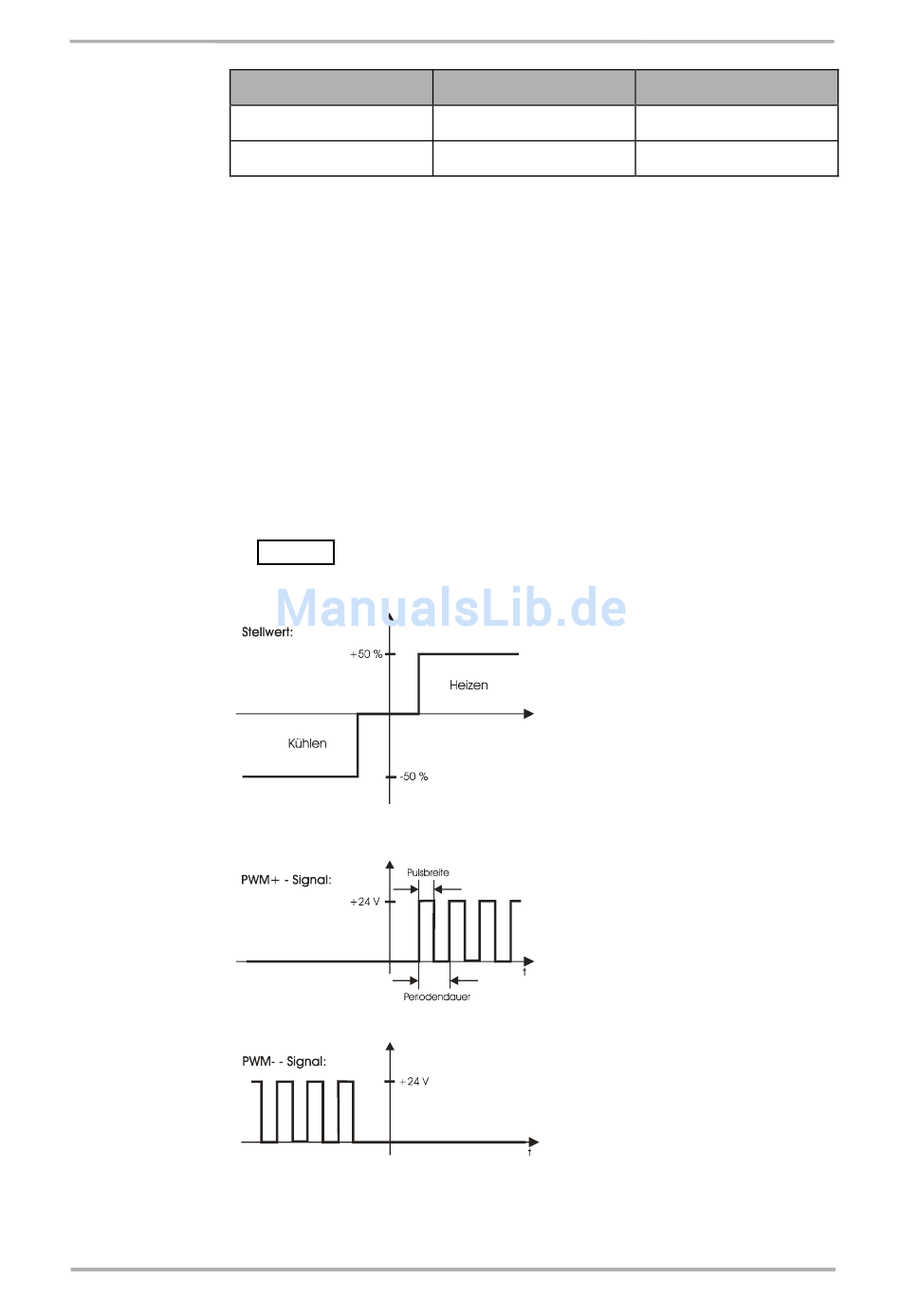

In Abb. 14 ist das PWM-Signal zusammen mit dem Stellwert dar-
gestellt.
Abb. 14: PWM-Signal in Abhängigkeit des Stellwertes
