3 3 3 3 Mechanische Abmessungen

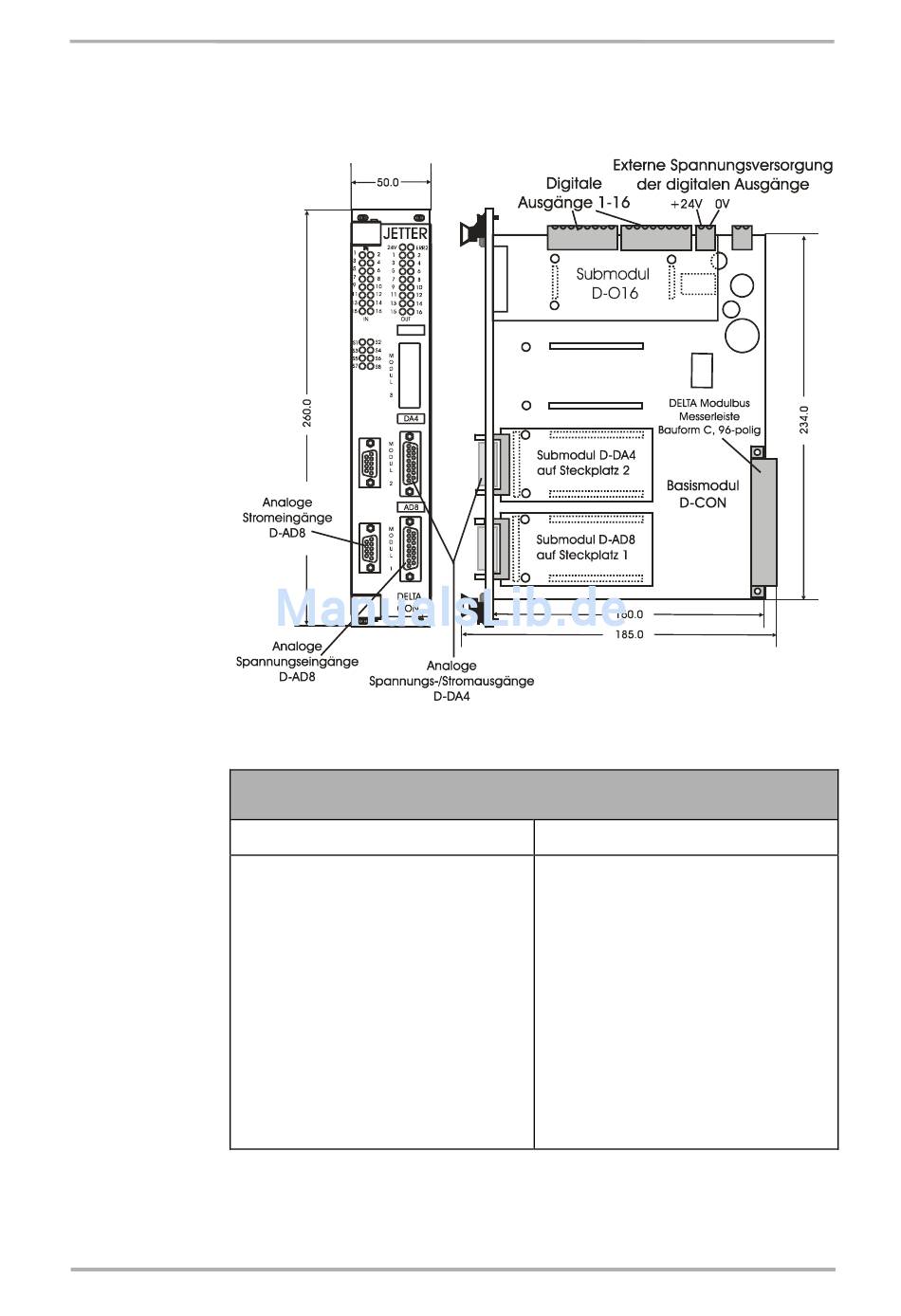

Abb. 3:
Abmessungen (H x B x T in mm)
Bestandteile DELTA PID-Regler-
Modul
Basismodul D-CON mit digitalen
Eingängen
Submodul D-AD8 mit
Analogeingängen
Submodul D-DA4 mit Analog-
ausgängen
Submodul D-O16 mit PWM-
Ausgängen
Jetter AG
Mechanische Abmessungen Mechanische Abmessungen Mechanische Abmessungen
Vorder- und Seitenansicht DELTA PID-Regler-Modul
Mechanische Abmessungen
Bauart Bauart Bauart Bauart
260 x 50 x 185
steckbar in DELTA-Basisgehäuse
auf Modulplatz 2 bis 8
zu stecken auf Basismodul
D-CON Submodulsteckplatz 1
zu stecken auf Basismodul
D-CON Submodulsteckplatz 2
zu stecken auf Basismodul
D-CON
