13.1 Ausbau des DELTA PID-Regler-Moduls

13.1 13.1 13.1
Anweisungsschritte: Anweisungsschritte: Anweisungsschritte: Anweisungsschritte:

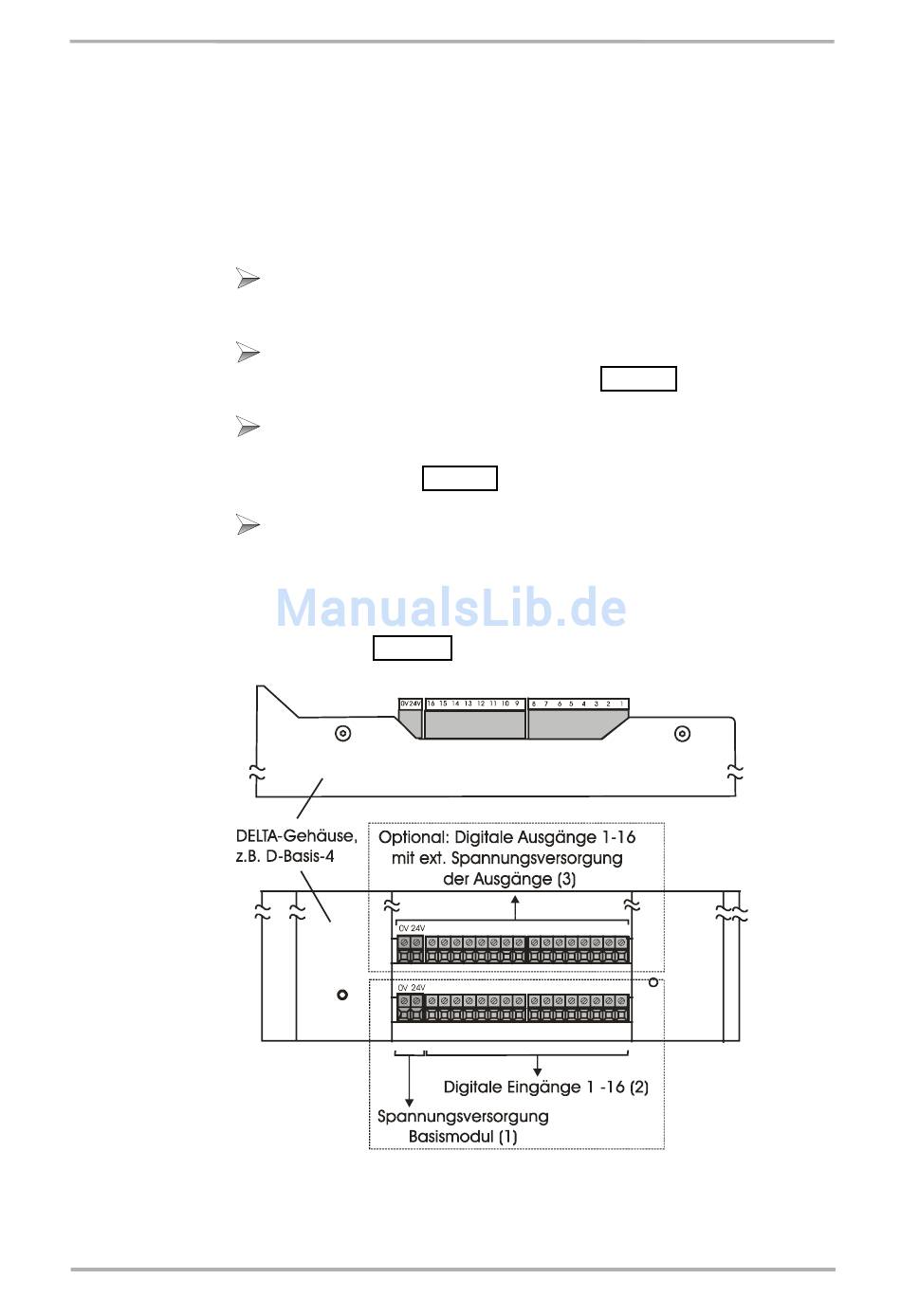

Abb. 35: Draufsicht und Seitenansicht DELTA-Basisgehäuse
102
Installationsanweisung Installationsanweisung Installationsanweisung
Ausbau des DELTA PID-Regler-Moduls Ausbau des DELTA PID-Regler-Moduls Ausbau des DELTA PID-Regler-Moduls
Schalten Sie die Versorgungsspannung für die Prozess-SPS
DELTA aus.
Ziehen Sie die 2-polige Klemme (1) der Spannungsversor-
gung für das Basismodul ab (siehe Abb. 35).
Ziehen Sie die zwei 8-poligen Klemmen (2) der 16 digitalen
Eingänge, die auf dem DELTA PID-Regler-Modul vorhanden
sind, ab (siehe Abb. 35).
Falls vorhanden:
Ziehen Sie die 2-polige Klemme (3) der externen Span-
nungsversorgung der Ausgänge
und
die zwei 8-poligen Klemmen (3) der 16 digitalen Ausgänge
ab (siehe Abb. 35).
