Submodul D-AD8 (Analogeingang)
9.4.2 Analoge Stromkanäle 9.4.2 9.4.2 9.4.2
Basismodul D-CON Submodulsteckplatz 1 Basismodul D-CON Submodulsteckplatz 1
Basismodul D-CON Submodulsteckplatz 1 Basismodul D-CON Submodulsteckplatz 1
Hinweis! Hinweis! Hinweis! Hinweis!
Aus dem Differenzstromkanal wird ein Stromkanal single-ended,
indem Pin 2, 3, 4 bzw. 5 auf GND gelegt wird.
42
Analoge Stromkanäle Analoge Stromkanäle Analoge Stromkanäle

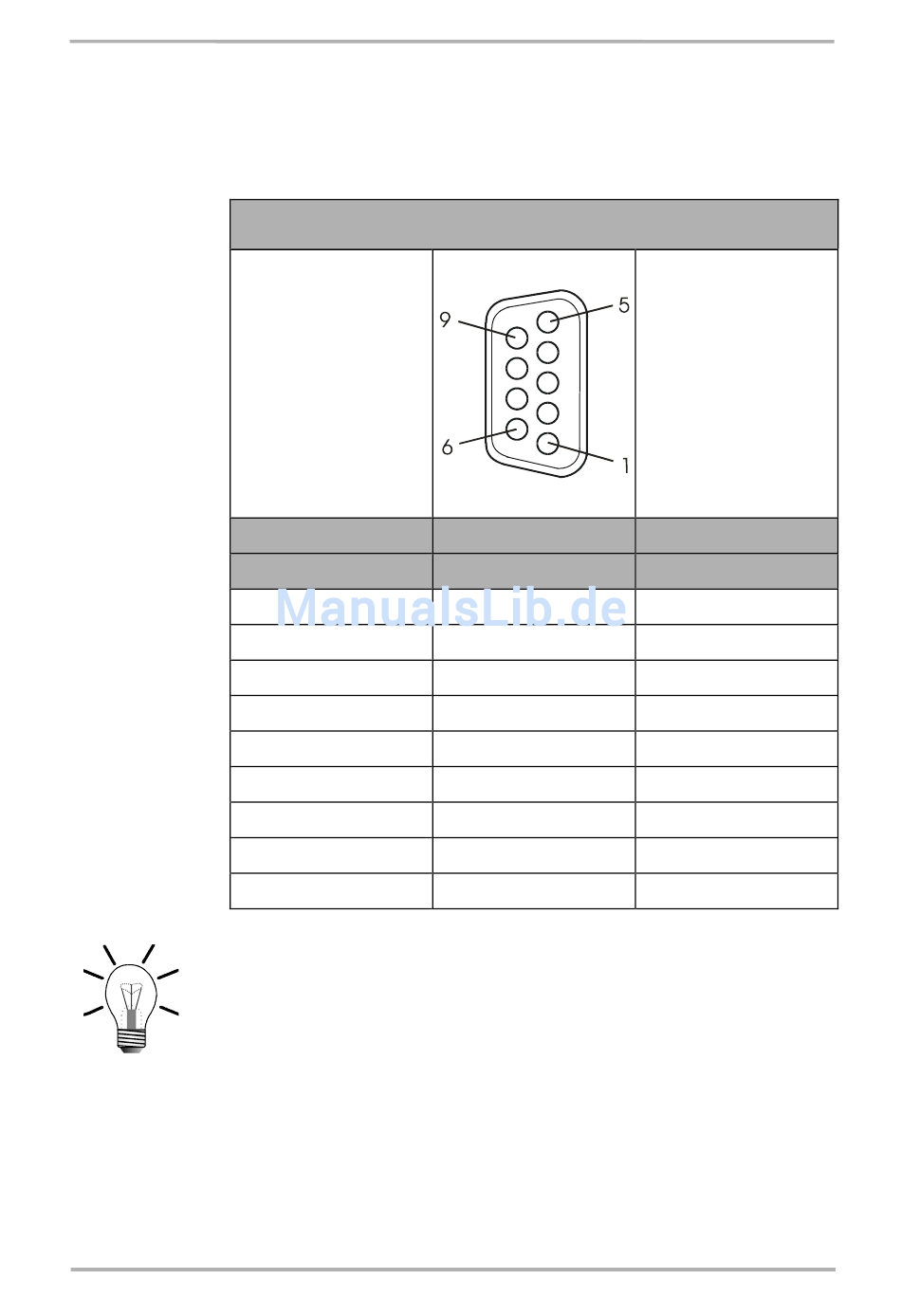

Belegung 9-pol. Sub-D-Buchse Belegung 9-pol. Sub-D-Buchse
Belegung 9-pol. Sub-D-Buchse Belegung 9-pol. Sub-D-Buchse
Pin Pin Pin Pin
1
2
3
4
5
6
7
8
9
DELTA PID-Regler-Modul
Signal Signal Signal Signal
Differenz Differenz
Differenz Differenz
GND Bezugspotential
IN4 B Analogeingang
IN3 B Analogeingang
IN2 B Analogeingang
IN1 B Analogeingang
IN4 A Analogeingang
IN3 A Analogeingang
IN2 A Analogeingang
IN1 A Analogeingang
Bemerkung Bemerkung Bemerkung Bemerkung
Jetter AG
