Submodul D-O16 (Digitalausgänge)

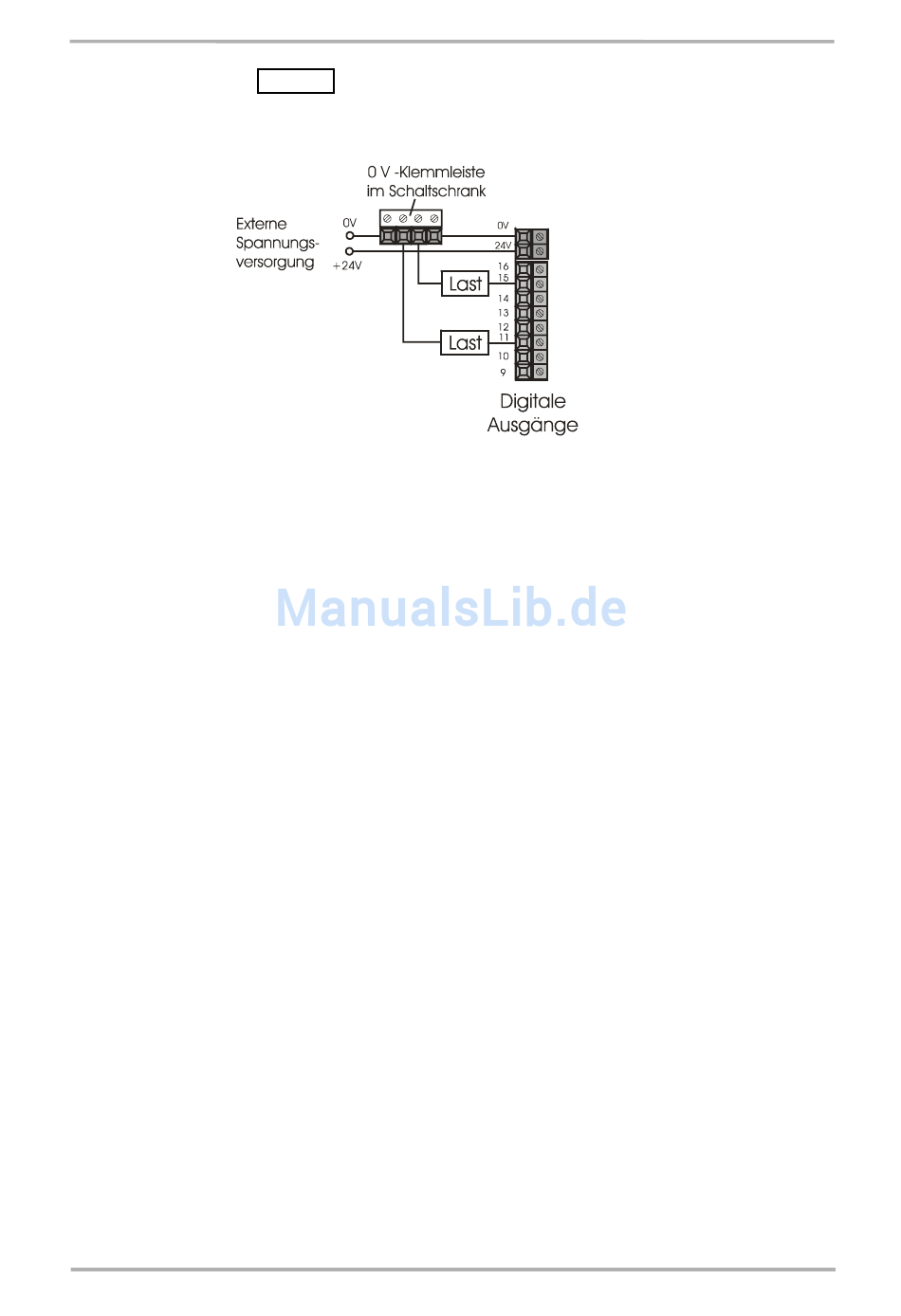

In Abb. 13 ist die Beschaltung der Digitalausgänge der D-O16
dargestellt. Die 0 V-Klemmleiste, auf der das 0 V-Signal aufgelegt
wird, befindet sich im Schaltschrank.
Abb. 13: Beschaltung der Digitalausgänge 11 und 15
