8.3 Anschlussbelegung

8.3
8.3 8.3
Die Anschlussklemmen der digitalen Ausgänge auf der D-O16
befinden sich auf der Oberseite des DELTA-Basisgehäuses (siehe
Abb. 1 und Abb. 3). Es sind grüne Phoenix-Schraubklemmen
combicon mit Rastermaß 5,08.
In Abb. 12 ist die Belegung der Anschlussklemmen erklärt. In der
rechten Spalte (Ausgänge) sind die Anschlussklemmen der D-O16
dargestellt. In der linken Spalte (Eingänge) sind die Anschluss-
klemmen der digitalen Eingänge des Basismoduls D-CON darge-
stellt.
Spannungsversorgung
Basismodul
Digitaler Eingang 16
Digitaler Eingang 15
Digitaler Eingang 14
Digitaler Eingang 13
Digitaler Eingang 12
Digitaler Eingang 11
Digitaler Eingang 10
Digitaler Eingang 9
Digitaler Eingang 8
Digitaler Eingang 7
Digitaler Eingang 6
Digitaler Eingang 5
Digitaler Eingang 4
Digitaler Eingang 3
Digitaler Eingang 2
Digitaler Eingang 1

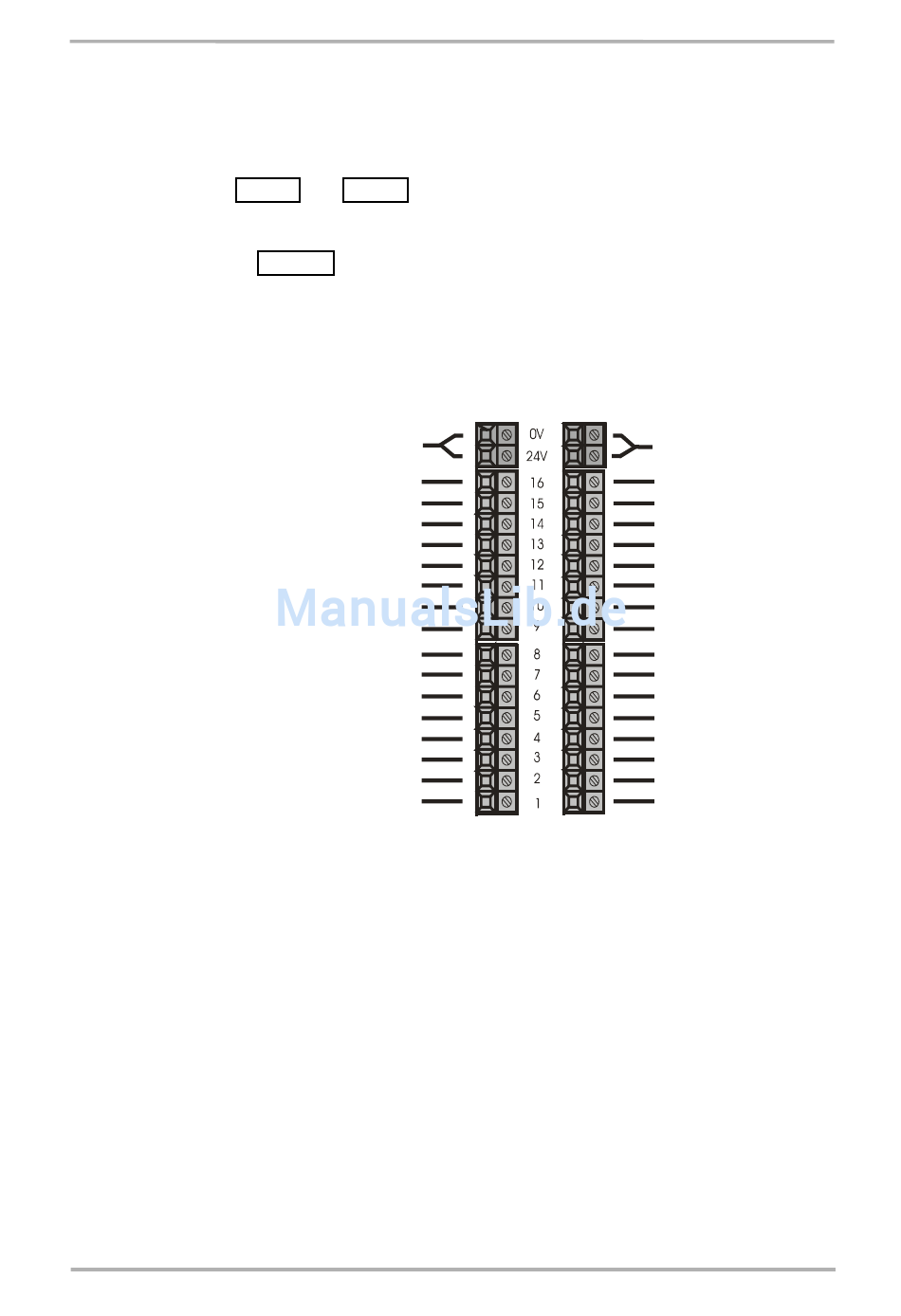

Abb. 12: Anschlussbelegung digitale Ausgänge
Jetter AG
Anschlussbelegung
Anschlussbelegung Anschlussbelegung
Submodul D-O16 (Digitalausgänge)
Ext. Spannungsver-
sorgung Ausgänge
Digitaler Ausgang 16
Digitaler Ausgang 15
Digitaler Ausgang 14
Digitaler Ausgang 13
Digitaler Ausgang 12
Digitaler Ausgang 11
Digitaler Ausgang 10
Digitaler Ausgang 9
Digitaler Ausgang 8
Digitaler Ausgang 7
Digitaler Ausgang 6
Digitaler Ausgang 5
Digitaler Ausgang 4
Digitaler Ausgang 3
Digitaler Ausgang 2
Digitaler Ausgang 1
27
