DELTA PID-Regler-Modul
Hinweisschilder und Aufkleber Hinweisschilder und Aufkleber
Hinweisschilder und Aufkleber Hinweisschilder und Aufkleber
Gehäuseerdung Gehäuseerdung
Gehäuseerdung Gehäuseerdung

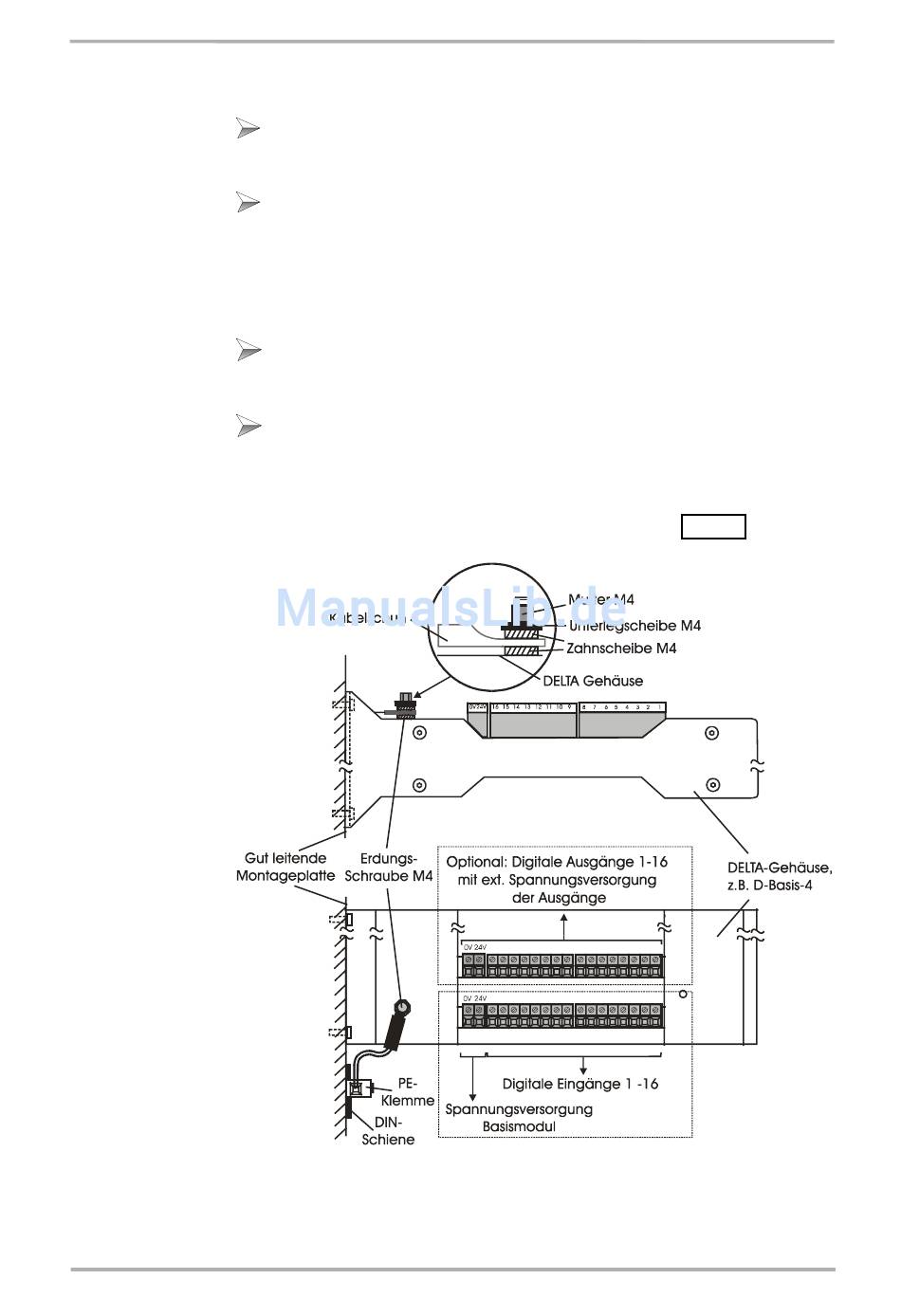

Abb. 1:
Jetter AG
Beachten Sie unbedingt die Beschriftungen, Hinweisschilder
und Aufkleber und halten Sie sie lesbar.
Erneuern Sie beschädigte oder unlesbare Hinweisschilder
und Aufkleber.
Schrauben Sie das DELTA-Basisgehäuse auf eine gut leiten-
de, geerdete Montageplatte.
Auf der Oberseite des DELTA-Basisgehäuses befindet sich
eine Erdungsschraube mit einem M4-Gewinde.
Diese Erdungsschraube ist durch ein Schutzleiterkabel (Quer-
schnitt: 1,5 mm 2 , Farbe: grün-gelb) mit einer PE-Klemme im
Schaltschrank elektrisch zu verbinden (siehe Abb. 1).
Erdung DELTA-Basisgehäuse
Sicherheitshinweise
11
