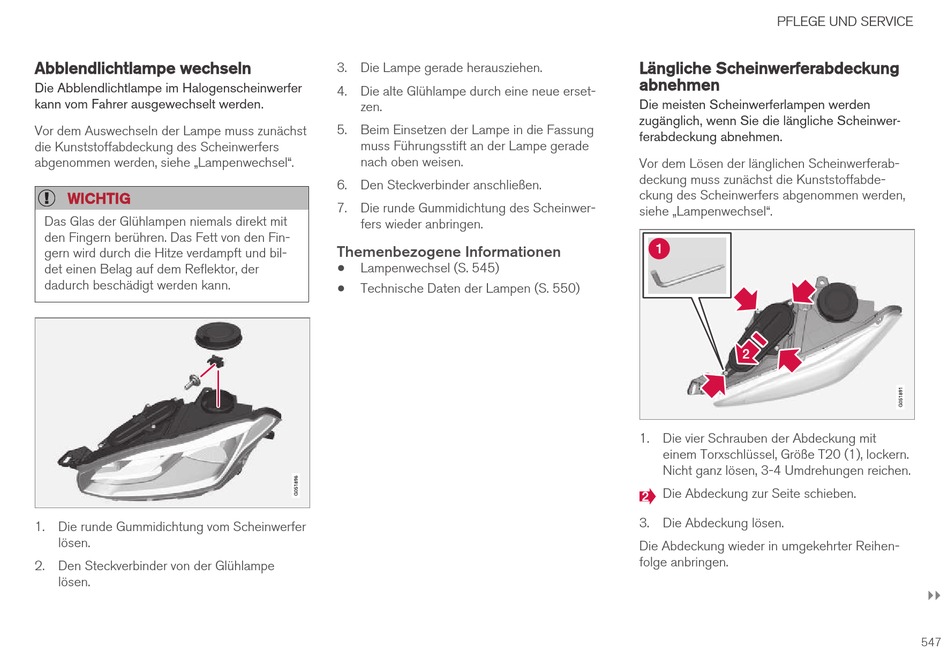

Abblendlichtlampe wechseln

Die Abblendlichtlampe im Halogenscheinwerfer
kann vom Fahrer ausgewechselt werden.
Vor dem Auswechseln der Lampe muss zunächst
die Kunststoffabdeckung des Scheinwerfers
abgenommen werden, siehe „Lampenwechsel".
WICHTIG
Das Glas der Glühlampen niemals direkt mit
den Fingern berühren. Das Fett von den Fin-
gern wird durch die Hitze verdampft und bil-
det einen Belag auf dem Reflektor, der
dadurch beschädigt werden kann.
1. Die runde Gummidichtung vom Scheinwerfer
lösen.
2. Den Steckverbinder von der Glühlampe
lösen.
3. Die Lampe gerade herausziehen.
4. Die alte Glühlampe durch eine neue erset-
zen.
5. Beim Einsetzen der Lampe in die Fassung
muss Führungsstift an der Lampe gerade
nach oben weisen.
6. Den Steckverbinder anschließen.
7. Die runde Gummidichtung des Scheinwer-
fers wieder anbringen.
Themenbezogene Informationen
•
Lampenwechsel (S. 545)
•
Technische Daten der Lampen (S. 550)
PFLEGE UND SERVICE
Längliche Scheinwerferabdeckung
abnehmen
Die meisten Scheinwerferlampen werden
zugänglich, wenn Sie die längliche Scheinwer-
ferabdeckung abnehmen.
Vor dem Lösen der länglichen Scheinwerferab-
deckung muss zunächst die Kunststoffabde-
ckung des Scheinwerfers abgenommen werden,
siehe „Lampenwechsel".
1. Die vier Schrauben der Abdeckung mit
einem Torxschlüssel, Größe T20 (1), lockern.
Nicht ganz lösen, 3-4 Umdrehungen reichen.
Die Abdeckung zur Seite schieben.
3. Die Abdeckung lösen.
Die Abdeckung wieder in umgekehrter Reihen-
folge anbringen.
}}
